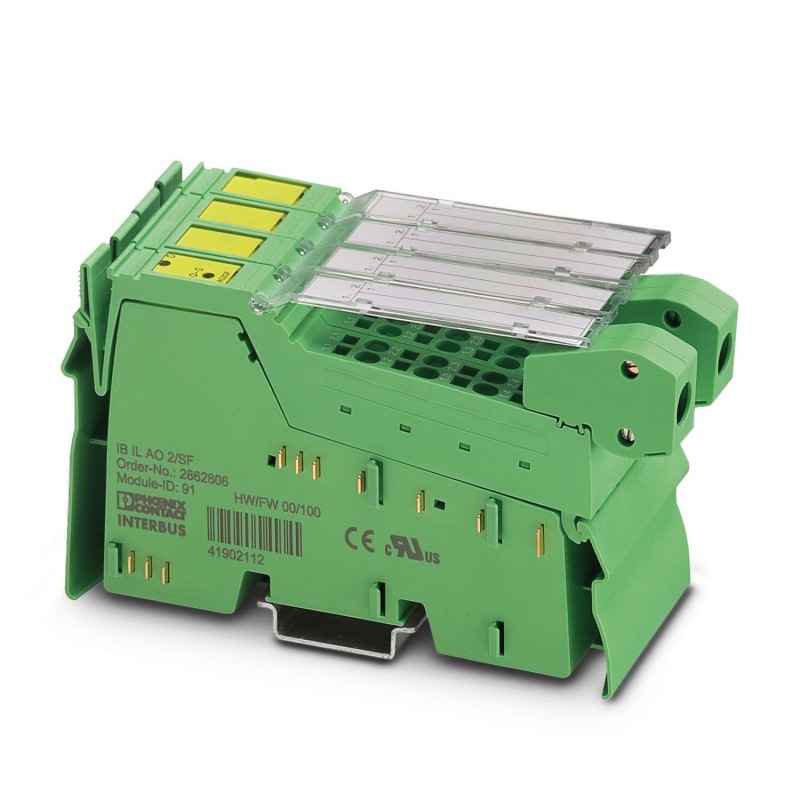

IB IL AO 2/SF-PAC 2863083 PHOENIX CONTACT Módulo Inline
IB IL AO 2/SF-PAC
2863083
PHOENIX_CONTACT
Módulo Inline
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
geralmente comprados juntos
▲Mais informação
▲Dados comerciais
| Código do pedido | 2863083 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 166 (C-6-2017) |
| GTIN | 4017918917104 |
| Peso por unidade (exclusive embalagem) | 125,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Interfaces
| Denominação | Bus local Inline |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Triagem de dados Inline |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Potenciais Inline
| Denominação | Alimentação da lógica (UL) |
|---|---|
| Tensão de alimentação | 7,5 V DC (através da triagem de potencial) |
| Consumo de energia | típ. 36 mA |
| máx. 45 mA | |
| Denominação | Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação | 24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | típ. 75 mA |
| máx. 95 mA |
Saídas analógicas
| Quantidade de saídas | 2 |
|---|---|
| Tipo de conexão | Conexão à mola com tecnologia de conexão direta |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado |
| Denominação saída | Saídas analógicas |
| Tempo de conversão D/A | < 100 µs |
| Resolução D/A | 16 Bit |
| Denominação de proteção | Proteção contra curto-circuito das saídas |
| Representação do valor de saída | 16 Bit (15 Bit + sinal) |
| Resolução DAC | 16 Bit |
| Atualização de dados de processo | < 1 ms |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carga/carga de saída da saída de corrente | < 500 Ω |
| Sinal de saída tensão | 0 V ... 10 V |
| Carga/carga de saída da saída de tensão | > 2 kΩ 0,03 % |
| Precisão | típ. 0,01 % (do valor final da faixa de emissão, faixa de corrente) |
| típ. 0,008 % (do valor final da faixa de emissão, faixa de tensão) |
Isolamento de potencial
| Faixa de teste | Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA/ periféricos 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA/ terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2863083-IB IL AO 2/SF-PAC | 147 Kbytes |
|
