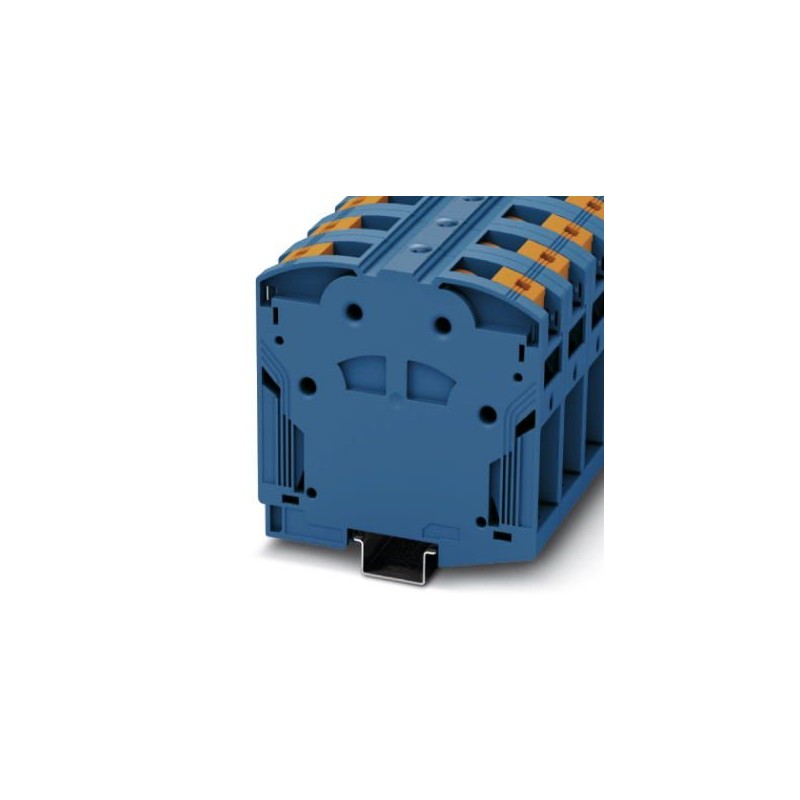

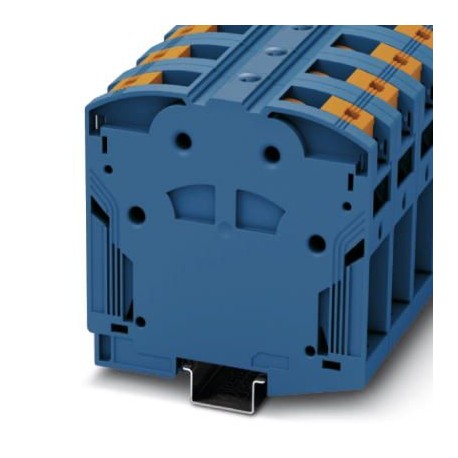

PTPOWER 150 P BU
3215004
PHOENIX_CONTACT
3
Terminal de alta corrente
Terminais
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 3215004 |
---|---|
Quantidade de embalagem (VPE) | 3 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 131 (C-1-2017) |
GTIN | 4046356902342 |
Peso por unidade (exclusive embalagem) | 338,600 GRM |
Número do imposto alfandegário | 85369010 |
País de origem | PL (Polônia) |
Número de pólos | 1 |
---|---|
Número de níveis | 1 |
Número de conexões | 2 |
Potenciais | 1 |
Bitola nominal | 150 mm² |
Cor | azul |
Material isolante | PA |
Classe de inflamabilidade conforme UL 94 | V0 |
Tensão de choque de dimensionamento | 8 kV |
Grau de impurezas | 3 |
Categoria de sobretensão | III |
Grupo de material isolante | I |
Potência de dissipação máxima com condição nominal | 9,55 W |
Corrente de carga máxima | 309 A (com bitola de condutor de 150 mm²) |
Corrente nominal IN | 309 A |
Tensão UN | 1500 V DC |
1000 V AC | |
Parede lateral aberta | Não |
Índice de temperatura relativa do material de isolamento (Elec., UL 746 B) | 130 °C |
Índice de temperatura do material de isolamento (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Aplicação estática do material isolante | -60 °C |
Reação ao fogo de veículos sobre trilhos (DIN 5510-2) | Aprovado no teste |
Procedimento de verificação com chama de teste (DIN EN 60695-11-10) | V0 |
Índice de oxigênio (DIN EN ISO 4589-2) | >32 % |
NF F16-101, NF F10-102 Classe I | 2 |
NF F16-101, NF F10-102 Classe F | 2 |
Flamabilidade das superfícies NFPA 130 (ASTM E 162) | aprovado |
Densidade óptica de gás de combustão específica NFPA 130 (ASTM E 662) | aprovado |
Toxicidade do gás de combustão NFPA 130 (SMP 800C) | aprovado |
Liberação de calor calorimétrica NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Tipo de conexão | Conexão Power-Turn |
---|---|
Conexão conforme norma | IEC 60947-7-1 |
Perfil do condutor rígido mín. | 50 mm² |
Perfil do condutor rígido máx. | 150 mm² |
Bitola do condutor AWG mín. | 1/0 |
Bitola do condutor AWG máx. | 300 kcmil |
Bitola do condutor flexível mín. | 50 mm² |
Bitola do condutor flexível máx. | 150 mm² |
Bitola do condutor flexível AWG mín. | 1/0 |
Bitola do condutor flexível AWG máx. | 300 kcmil |
Perfil do condutor flexível com terminal tubular sem isolação de plástico mín. | 50 mm² |
Perfil do condutor flexível com terminal tubular sem isolação de plástico máx. | 95 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico mín. | 50 mm² |
Perfil do condutor flexível com terminal tubular com isolação de plástico máx. | 95 mm² |
Bitola mín. com ponte de inserção rígida | 50 mm² |
Perfil do condutor com jumper externo rígido máx. | 150 mm² |
Bitola mín. com ponte de inserção flexível | 50 mm² |
Perfil do condutor com jumper externo flexível máx. | 150 mm² |
Bitola com ponte de inserção flexível com AEH sem luva de plástico mín. | 50 mm² |
Bitola com ponte de inserção flexível com AEH sem luva de plástico máx. | 95 mm² |
Bitola com ponte de inserção flexível com AEH com luva de plástico mín. | 50 mm² |
Bitola com ponte de inserção flexível com AEH com luva de plástico máx. | 95 mm² |
Comprimento de isolamento | 40 mm |
Pino calibrador | B14 |
Conexão conforme norma | IEC 60947-7-1 |
---|---|
Classe de inflamabilidade conforme UL 94 | V0 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R26 | HL 1 - HL 3 |
China RoHS | Período para uso previsto: ilimitado = EFUP-e |
---|---|
Sem substâncias perigosas acima dos valores limite |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX TERMINAL BLOCKS EN.pdf | 69 Mbytes | |
PHOENIX CONTACT-3215004-PTPOWER 150 P BU | 108 Kbytes |
