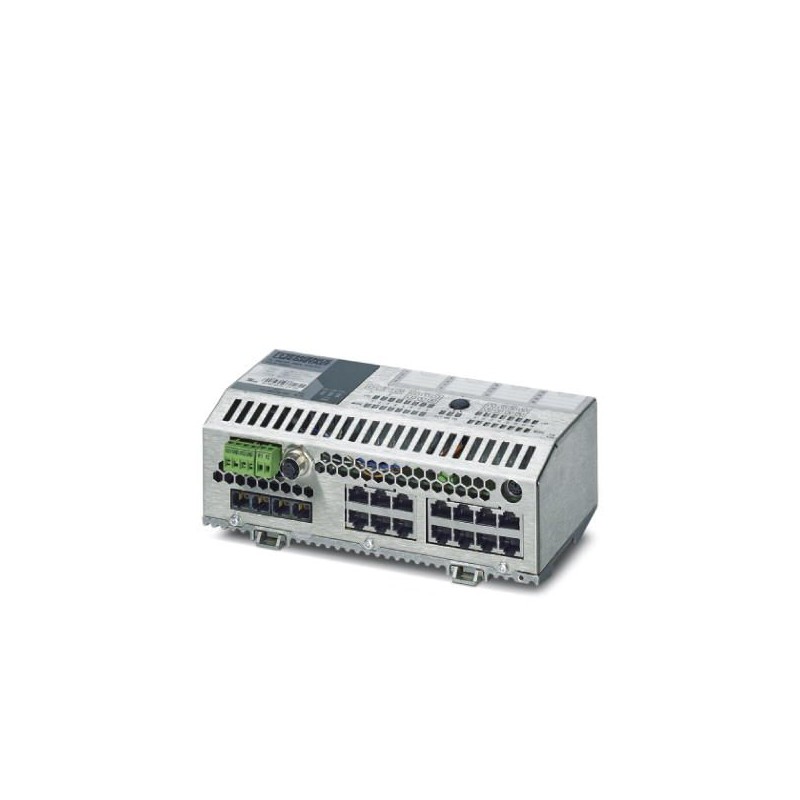

FL SWITCH SMCS 14TX/2FX 2700997 PHOENIX CONTACT Ethernet Switch Inteligente Compact geridos com 14 portas 10..
FL SWITCH SMCS 14TX/2FX
2700997
PHOENIX_CONTACT
Industrial Ethernet Switch
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2700997 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 415 (C-6-2017) |
| GTIN | 4046356692014 |
| Peso por unidade (exclusive embalagem) | 1.004,000 GRM |
| Número do imposto alfandegário | 85176200 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (sem condensação) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 86 kPa ... 108 kPa (2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (3500 m acima do nível do mar) |
Interfaces
| Interface 1 | Ethernet (RJ45) |
|---|---|
| Quantidade de portas | 14 (Portas RJ45) |
| Nota sobre o tipo de conexão | Autonegociação e autocrossing |
| Tipo de conexão | Cobre |
| Velocidade de transmissão | 10/100 MBit/s |
| Comprimento de transmissão | 100 m (por segmento) |
| LED de sinal | Tensão de alimentação, transmissão de dados, erro, link, atividade |
| Interface 2 | Condutor de fibra óptica Ethernet |
| Quantidade de portas | 2 (SC multimodo) |
| Tipo de conexão | Fibra de vidro multimodo |
| Velocidade de transmissão | 100 MBit/s (totalmente duplex) |
| Comprimento de transmissão | 10000 m (de acordo com a fibra utilizada) |
| 6400 m (Fibra de vidro com F-G 50/125 0,7 dB/km F1200) | |
| 3000 m (Fibra de vidro com F-G 62,5/125 2,6 dB/km F600) | |
| 2800 m (Fibra de vidro com F-G 50/125 1,6 dB/km F800) | |
| Comprimento de onda | 1310 nm |
| Interface 5 | Serial (RS-232) |
| Tipo de conexão | RS-232-C, suporte MINI-DIN de 6 pólos (PS/2) |
Função
| Funcionalidade básica | Switch store-and-forward conforme a norma IEEE 802.3 4 classes de prioridade conforme IEEE802.1 P protocolo TCP/IP, compatível com BootP, espelhamento de porta, função servidor web integrada, filtragem multicast, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), dispositivo PROFINET, protocolo de redundância de mídias (MRP). |
|---|---|
| Gerenciamento | Gerenciamento baseado na web (HTTP) |
| SNMP v1/v2 | |
| Interface serial (V.24) | |
| Funções de diagnóstico | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Funções de filtro | Quality of Service (4 classes de prioridade) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 grupos) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Redundância | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Outras funções | BootP |
| DHCP-Client | |
| Browser compatível | Internet Explorer a partir da versão 5.5 |
| Tabela de endereços MAC | 16000 |
| Função do aparelho PROFINET | Dispositivo PROFINET-IO |
| Fast Startup | |
| Classe de conformidade PROFINET | Conformance-Class B |
| Sincronização de tempo | SNTP |
| Indicações de estado e de diagnóstico | LEDs: US1, US2 (alimentação de tensão), erro (contato de alarme), 2 LEDs por porta Ethernet (Link e Activity/Speed/Duplex comutável) |
| Tensão de controle do contato de sinalização | 24 V (típico) |
| Corrente de controle do contato de sinalização | 260 mA (máximo) |
Parâmetro de expansão de rede
| Profundidade de cascata | Estrutura de rede, linear e estelar: opcional |
|---|---|
| Máximo comprimento de linha (par trançado) | 100 m |
Tensão de alimentação
| Tensão de alimentação | 24 V DC (redundante) |
|---|---|
| Rypple residual | 3,6 VSS(dentro da faixa de tensão admissível) |
| Faixa de tensão de alimentação | 18 V DC ... 32 V DC |
| Consumo de corrente típico | 290 mA (com US= 24 V DC) |
| Consumo de energia | 260 mA |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Formato AX | Construção em bloco |
| Peso líquido | 1004 g |
| MTTF | 286,27 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
| 149,5 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
| 21,69 Anos (Padrão SN 29500, temperatura: 70 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 12 |
| Comprimento de isolamento | 7 mm |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
|---|---|
| Radiação de interferência | EN 61000-6-3 |
| Resistência contra interferência | EN 61000-6-2:2005 |
| Vibração (armazenamento/transporte) | 5g, 150 Hz, conforme IEC 60068-2-6 |
| Livre de substâncias nocivas à película de verniz | Sim |
| Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 150 Hz |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 10.0.119170401eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170106eCl@ss 8.019170106eCl@ss 9.019170106
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700997-FL SWITCH SMCS 14TX/2FX | 120 Kbytes |
|
