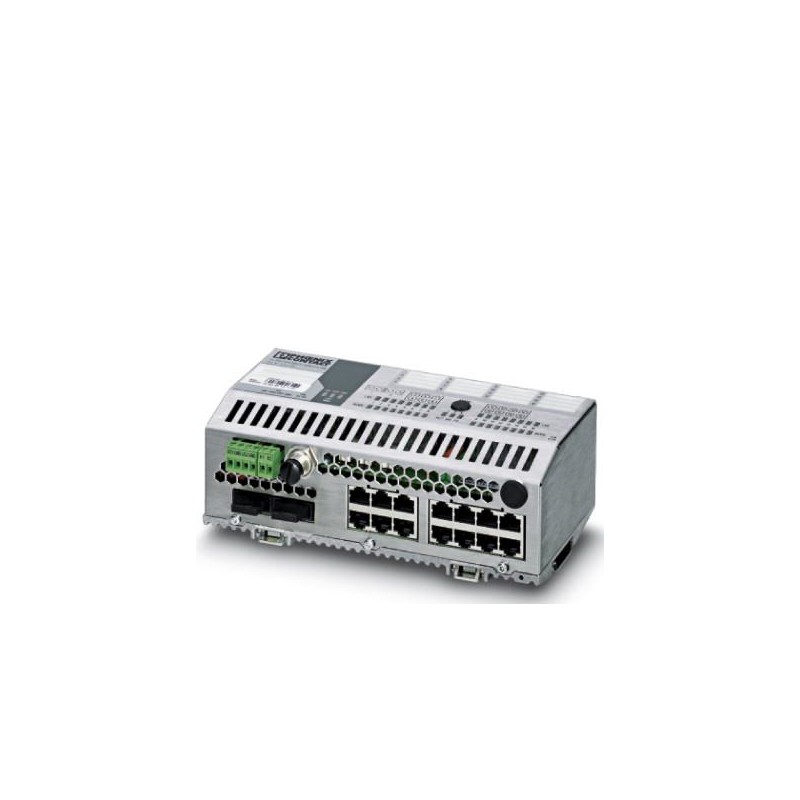

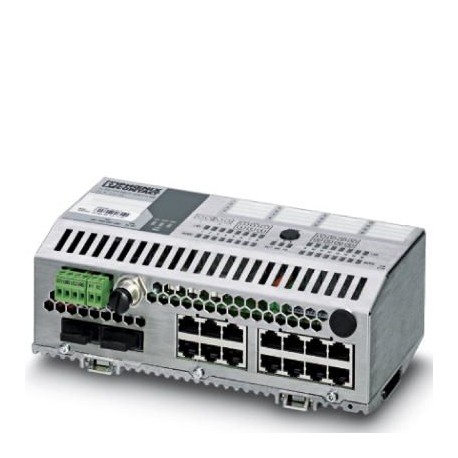

FL SWITCH SMCS 14TX/2FX-SM
2701466
PHOENIX_CONTACT
1
Industrial Ethernet Switch
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2701466 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Observação | Produção ligada a pedido (sem retirada) |
Página de catálogo | Página 415 (C-6-2017) |
GTIN | 4046356759991 |
Peso por unidade (exclusive embalagem) | 1.330,000 GRM |
Número do imposto alfandegário | 85176200 |
País de origem | DE (Alemanha) |
Grau de proteção | IP20 |
---|---|
Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (sem condensação) |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
Pressão do ar (funcionamento) | 86 kPa ... 108 kPa (2000 m acima do nível do mar) |
Pressão de ar (armazenamento/transporte) | 66 kPa ... 108 kPa (3500 m acima do nível do mar) |
Interface 1 | Ethernet (RJ45) |
---|---|
Quantidade de portas | 14 (Portas RJ45) |
Nota sobre o tipo de conexão | Autonegociação e autocrossing |
Tipo de conexão | Cobre |
Velocidade de transmissão | 10/100 MBit/s |
Comprimento de transmissão | 100 m (por segmento) |
LED de sinal | Tensão de alimentação, transmissão de dados, erro, link, atividade |
Interface 2 | Condutor de fibra óptica Ethernet |
Quantidade de portas | 2 (SC-monomodo) |
Tipo de conexão | Fibra de vidro monomodo |
Velocidade de transmissão | 100 MBit/s (totalmente duplex) |
Comprimento de transmissão | 36000 m (Fibra de vidro com F-G 9/125 0,36 dB/km) |
32000 m (Fibra de vidro com F-G 9/125 0,4 dB/km) | |
26000 m (Fibra de vidro com F-G 9/125 0,5 dB/km) | |
Comprimento de onda | 1310 nm |
Interface 5 | Serial (RS-232) |
Tipo de conexão | RS-232-C, suporte MINI-DIN de 6 pólos (PS/2) |
Funcionalidade básica | Switch store-and-forward conforme a norma IEEE 802.3 4 classes de prioridade conforme IEEE802.1 P protocolo TCP/IP, compatível com BootP, espelhamento de porta, função servidor web integrada, filtragem multicast, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), dispositivo PROFINET, protocolo de redundância de mídias (MRP). |
---|---|
Gerenciamento | Gerenciamento baseado na web (HTTP) |
SNMP v1/v2 | |
Interface serial (V.24) | |
Funções de diagnóstico | RMON History |
N:1-Portmirroring | |
LLDP (Link Layer Discovery Protocol) | |
SNMP-Traps | |
ACD (Address Conflict Detection) | |
Funções de filtro | Quality of Service (4 classes de prioridade) |
Port-Priorisierung | |
VLAN | |
IGMP Snooping (128 grupos) | |
IGMP Query | |
Auto-Query-Port | |
Extended Multicast Filtering | |
Static Multicast Filtering | |
Redundância | MRP (Media Redundancy Protocol) |
RSTP (Rapid Spanning Tree Protocol) | |
FRD (Fast Ring Detection) | |
Large Tree Support | |
Outras funções | BootP |
DHCP-Client | |
Browser compatível | Internet Explorer a partir da versão 5.5 |
Tabela de endereços MAC | 16000 |
Função do aparelho PROFINET | Dispositivo PROFINET-IO |
Fast Startup | |
Classe de conformidade PROFINET | Conformance-Class B |
Sincronização de tempo | SNTP |
Indicações de estado e de diagnóstico | LEDs: US1, US2 (alimentação de tensão), erro (contato de alarme), 2 LEDs por porta Ethernet (Link e Activity/Speed/Duplex comutável) |
Tensão de controle do contato de sinalização | 24 V (típico) |
Corrente de controle do contato de sinalização | 260 mA (máximo) |
Profundidade de cascata | Estrutura de rede, linear e estelar: opcional |
---|---|
Máximo comprimento de linha (par trançado) | 100 m |
Tensão de alimentação | 24 V DC (redundante) |
---|---|
Rypple residual | 3,6 VSS(dentro da faixa de tensão admissível) |
Faixa de tensão de alimentação | 18 V DC ... 32 V DC |
Consumo de corrente típico | 290 mA (com US= 24 V DC) |
Consumo de energia | 260 mA |
Tipo de montagem | Trilho de fixação |
---|---|
Formato AX | Construção em bloco |
Peso líquido | 1330 g |
MTTF | 286,27 Anos (Padrão SN 29500, temperatura: 25 °C, ciclo de trabalho: 21 % (5 dias/semana, 8 h/dia)) |
149,5 Anos (Padrão SN 29500, temperatura: 40 °C, ciclo de trabalho: 34,25 % (5 dias/semana, 12 h/dia)) | |
21,69 Anos (Padrão SN 29500, temperatura: 70 °C, ciclo de trabalho: 100 % (7 dias/semana, 24 h/dia)) |
Tipo de conexão | Conexão a parafuso |
---|---|
Perfil do condutor rígido mín. | 0,2 mm² |
Perfil do condutor rígido máx. | 2,5 mm² |
Bitola do condutor flexível mín. | 0,2 mm² |
Bitola do condutor flexível máx. | 2,5 mm² |
Bitola do condutor AWG mín. | 24 |
Bitola do condutor AWG máx. | 12 |
Comprimento de isolamento | 7 mm |
Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
---|---|
Radiação de interferência | EN 61000-6-3 |
Resistência contra interferência | EN 61000-6-2:2005 |
Vibração (armazenamento/transporte) | 5g, 150 Hz, conforme IEC 60068-2-6 |
Livre de substâncias nocivas à película de verniz | Sim |
Vibração (funcionamento) | conforme IEC 60068-2-6: 5g, 150 Hz |
China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
---|---|
Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
