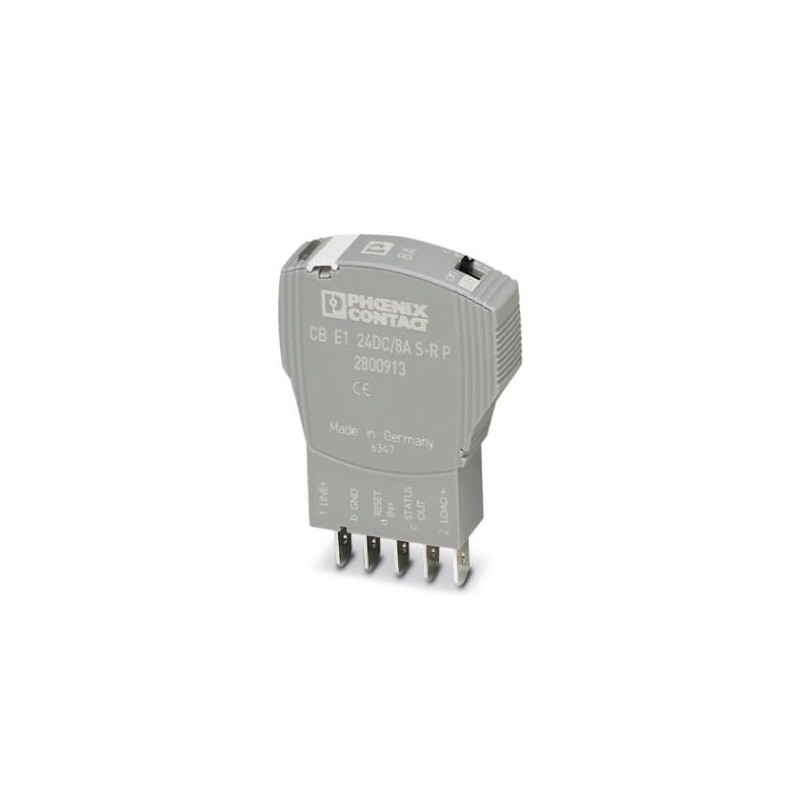

CB E1 24DC/8A S-R P 2800913 PHOENIX CONTACT Disjuntor de proteção de equipamentos eletrônico
CB E1 24DC/8A S-R P
2800913
PHOENIX_CONTACT
Disjuntor de proteção de equipamentos eletrônico
Proteção de surtos
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2800913 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 323 (C-4-2017) |
| GTIN | 4046356691000 |
| Peso por unidade (exclusive embalagem) | 36,400 GRM |
| Número do imposto alfandegário | 85362010 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Teste de umidade | 96 h, 95 % RH, 40 °C |
| Vibração (funcionamento) | 3g (Conforme IEC 60068-2-6, teste Fc) |
| Grau de proteção | IP30 (Faixa de ativação) |
Geral
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Tipo de montagem | na base |
| Cor | cinza |
| Número de pólos | 1 |
| Grau de impurezas | 2 |
| Formato | Conector |
Dados elétricos
| Tipo de fusível | eletrônico |
|---|---|
| Tensão de teste | 0,5 kV |
| Tensão operacional | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corrente nominal IN | 8 A |
| Tensão nominal de isolação Ui | 30 V (Circuito de carga) |
| Limite de corrente ativo | típ. 1,25 x IN |
| Corrente de repouso I0 | típ. 8 mA (no estado conectado) |
| típ. 11 mA (com saída de status) | |
| Potência de dissipação | 1,06 W (Na operação nominal) |
| Redução da temperatura | 7,2 A (a 50 °C) |
| Tipo de disparo | E (eletrônico) |
| Fusível necessário | não necessário, elemento Fail-Safe integrado |
| Resistência dielétrica | máx. 30 V DC (Circuito de carga) |
| Queda de tensão | 100 mV (com IN) |
| Tempo de desligamento do circuito de carga | 100 ms (ver curva característica de tempo/corrente) |
| Desligamento de subtensão do circuito de carga | < 14 V (típ. DESLIG) |
| > 17 V (típ. LIG) | |
| Circuito de carga capacitiva máx. | 20000 µF |
| Tensão de saída da saída de estado | 24 V DC |
| Corrente de saída da saída de estado | máx. 0,2 A (À prova de curto-circuito) |
| Tensão de entrada da entrada de reset | 7 V DC ... 30 V DC (Reset com flanco descendente) |
| Consumo de corrente da entrada de reset | típ. 2,6 mA (com 24 V DC) |
| Tipo de contato do contato auxiliar | Saída de sinal de comutação positiva |
Normas e disposições
| Normas/disposições | UL 2367 Certificado pela UL |
|---|---|
| UL 508 Registrado pela UL/C-UL | |
| EMV EN 61000-6-3 Emissão de interferência | |
| EMV EN 61000-6-2 Imunidade a interferência |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800913-CB E1 24DC/8A S-R P | 548 Kbytes |
|
