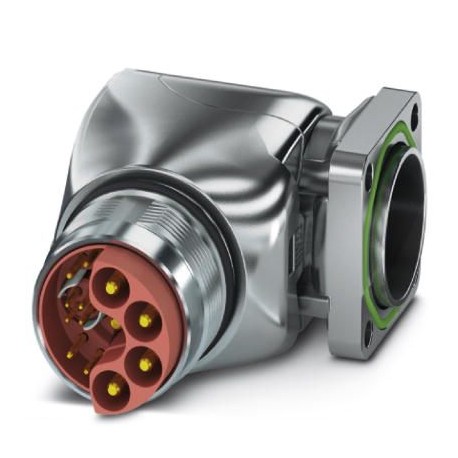

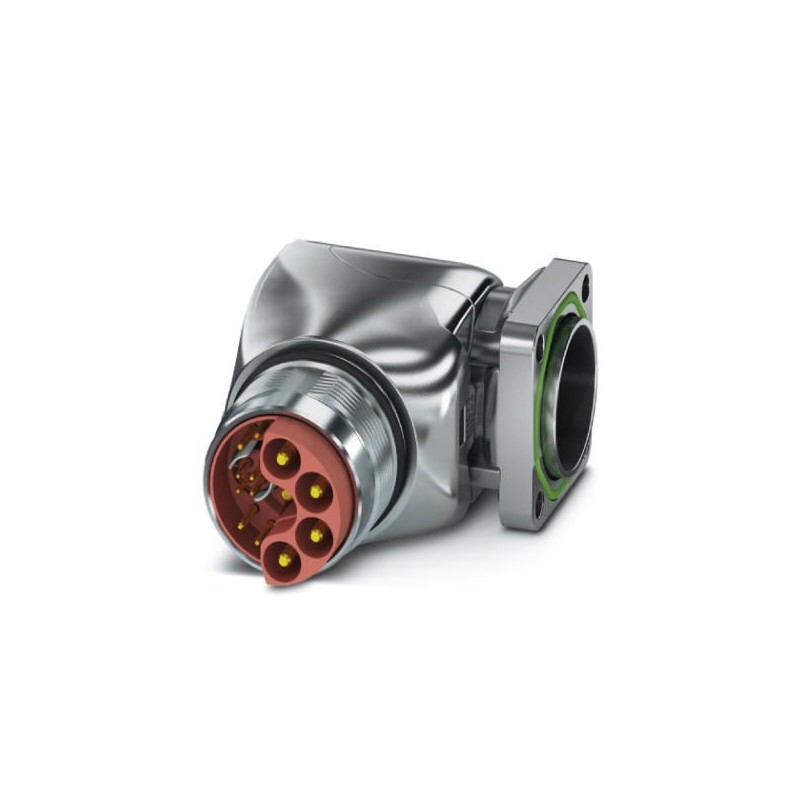

SH-8EPC58AAC00S 1621561 PHOENIX CONTACT Conectores de encaixe para equipamentos parede frontal
SH-8EPC58AAC00S
1621561
PHOENIX_CONTACT
Conectores de encaixe para equipamentos parede frontal
Sensores > Base de ligação para sensores e atuadores
Conexão de dispositivos de campo
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1621561 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 119 (C-2-2017) |
| GTIN | 4046356937092 |
| Peso por unidade (exclusive embalagem) | 111,110 GRM |
| Número do imposto alfandegário | 85366990 |
| País de origem | DE (Alemanha) |
Dados do corpo de isolamento
| Observação | Nota de encomenda: Encomendar em separado os contatos de crimpagem, 4x Ø 0,8 mm, 4x Ø 1 mm, 5x Ø 2 mm |
|---|---|
| Índice de dados | 100 MBit/s |
| Codificação | N |
| Material do corpo de isolamento | PA 6.6 |
| Ciclos de encaixe, mecânico | 100 |
| Tipo de conexão do contato | Conexão para crimp |
| Tipo de contatos | Pino |
| Aplicação | Híbrido |
| Número de polos | 13 |
| Diâmetro do contato de potência | 2 mm |
| Bitola de fios do contato de potência mín. | 0,25 mm² |
| Bitola de fios do contato de potência máx. | 4 mm² |
| Corrente nominal por contato de potência a 25°C | 30 A |
| Tensão de choque de dimensionamento | 6 kV |
| Tensão de dimensionamento (II/3), contato de potência | 850 V DC |
| Tensão de dimensionamento (III/3), contato de potência | 630 V AC |
| Diâmetro do contato de sinal | 1 mm |
| Bitola de fios do contato de sinal mín. | 0,06 mm² |
| Bitola de fios do contato de sinal máx. | 1 mm² |
| Corrente nominal por contato de sinal a 25°C | 8 A |
| Tensão de choque de dimensionamento | 1,5 kV |
| Tensão de dimensionamento (III/3), contato de sinal | 50 V |
| Diâmetro dos contatos de dados | 0,8 mm |
| Bitola de fios, contatos de dados mín. | 0,08 mm² |
| Bitola de fios, contatos de dados máx. | 0,5 mm² |
| Corrente nominal conforme o contato de dados a 25 °C | 3,6 A |
| Tensão nominal, contato de dados | 50 V |
| Tensão de choque de dimensionamento | 1,5 kV |
| Tensão de dimensionamento (III/3), contato de dados | 50 V |
Dados da caixa
| Observação | Com a alocação total com bitolas de fios máxima deve ser verificada a viabilidade de montagem. |
|---|---|
| Material da caixa | Elementos rotativos: liga de cobre-zinco (CuZn), elementos moldados sob pressão: zinco (GD-Zn) |
| Dimensões do flange | 28 mm x 28 mm |
| Tipo de travamento | para travamento padrão e SPEEDCON |
| Grau de proteção (encaixado) | IP67 |
| IP68 | |
| Tipo de rosca | M23 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440102eCl@ss 8.027440102eCl@ss 9.027440103
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS EN.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1621561-SH-8EPC58AAC00S | 123 Kbytes |
|
