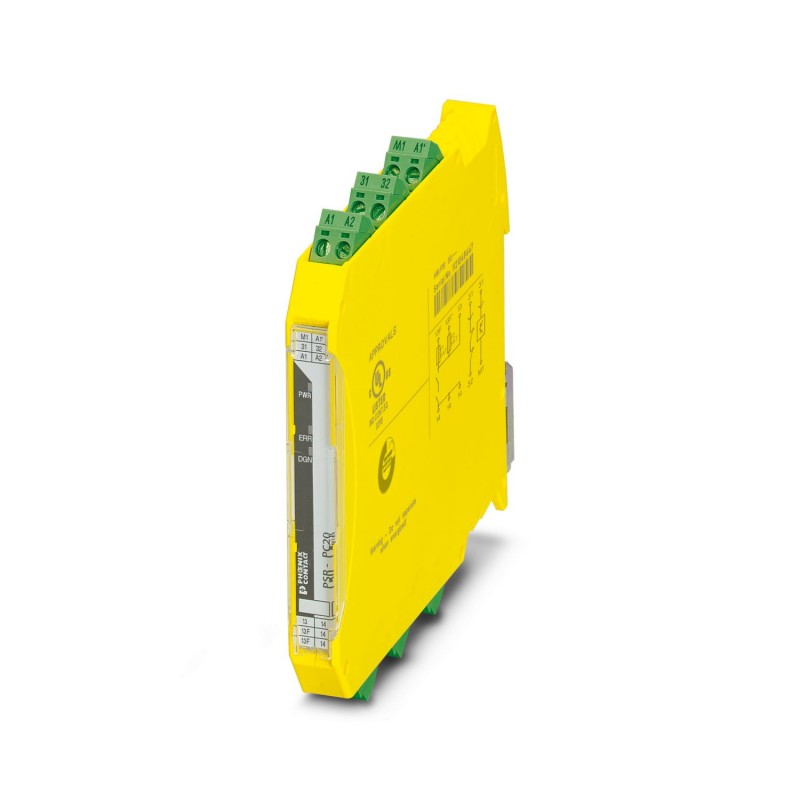

PSR-PC20-1NO-1NC-24DC-SP 2700578 PHOENIX CONTACT Relé de acoplamento
PSR-PC20-1NO-1NC-24DC-SP
2700578
PHOENIX_CONTACT
Relé de acoplamento
Segurança e Comunicações
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2700578 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 284 (C-6-2017) |
| GTIN | 4046356916400 |
| Peso por unidade (exclusive embalagem) | 182,100 GRM |
| Número do imposto alfandegário | 85364900 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C (Observar derating) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Máx. umidade do ar admissível (funcionamento) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Umidade do ar máxima admissível (armazenamento/transporte) | 75 % (em média, 85% ocasionalmente, sem condensação) |
| Altura de aplicação | ≤ 2000 m (através de NN) |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC -15 % / +10 % (A1/A2) |
|---|---|
| 20,4 V DC ... 26,4 V DC | |
| Corrente de alimentação de comando IS | típ. 50 mA |
| Consumo de potência em US | típ. 1,2 W |
| Corrente de ligação | típ. 400 mA (Δt s) |
| Tempo de filtragem | máx. 2 ms (em A1-A2; amplitude dos pulsos de teste) |
| ≥ 100 ms (em A1-A2; taxa de pulsos de teste) | |
| Tensão de alimentação de diagnóstico UD | 24 V DC -15 % / +10 % (31/A2, TBUS) |
| Corrente de entrada em UD | 6 mA (em 31-A2 com UD; de acordo com a carga + 100 mA em M1 e 32) |
| Corrente de ligação em UD | típ. 2,5 A (Δt D) |
| Ligação de proteção | Proteção contra inversão de polaridade serial Diodo supressor de 33 V (A1/A2)Diodo supressor de 33 V (31/A2) |
Saídas de relé: circuito de corrente de liberação,
| Denominação saída | Circuito de corrente de liberação |
|---|---|
| Descrição da saída | 2 contatos NA em série, sem retardo, sem potencial |
| Quantidade de saídas | 1 (contatos normalmente abertos direcionados para a segurança: 13/14 (13F/14)) |
| Versão do contato | 1 via de contato |
| Material de contato | AgSnO2 |
| Tensão de comutação | min. 12 V AC/DC |
| máx. 250 V AC/DC (Observar curva de carga) | |
| Corrente máx. em regime permanente | 6 A (13/14 com High-Demand) |
| 4 A (13F/14 com High/Low Demand, 13/14 com Low Demand) | |
| Corrente de ligação | min. 3 mA |
| máx. 6 A (Elemento de contato 13/14) | |
| 4 A (Contato normalmente aberto 13F/14) | |
| Corrente cumulativa quadr. | 36 A2(13/14, vide derating) |
| 16 A2(13F/14, vide derating) | |
| Potência ligada | min. 60 mW |
| Frequência de comutação | máx. 0,5 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Capacidade de comando conforme IEC 60947-5-1 | 4 A (24 V (DC13); contato normalmente aberto 13/14) |
| 5 A (250 V (AC15); contato normalmente aberto 13/14) | |
| 4 A (250 V (AC15); contato normalmente aberto 13F/14) | |
| Fusível de saída | 6 A gL/gG (Elemento de contato 13/14) |
| 4 A gL/gG (para aplicações low-demand) |
Saídas de relé: circuito de corrente de retorno/sinalização
| Denominação saída | Via de contato de retorno |
|---|---|
| Descrição da saída | 2 contatos NF em série, sem retardo, com potencial (massa de referência: A2) |
| Quantidade de saídas | 1 (contatos normalmente fechados direcionados para a segurança: 31/32) |
| Versão do contato | 1 via de contato de retorno |
| Material de contato | AgCuNi, + Au |
| Tensão de comutação | min. 20,4 V DC |
| máx. 26,4 V DC | |
| Corrente máx. em regime permanente | 100 mA |
| Corrente de ligação | min. 1 mA |
| máx. 100 mA | |
| Potência ligada | min. 20 mW |
| Frequência de comando | máx. 0,5 Hz |
| Vida útil mecânica | 10x 106ciclos de manobras |
| Fusível de saída | 150 mA Rápido |
Saídas de sinalização
| Descrição da saída | PNP |
|---|---|
| Quantidade de saídas | 1 (não orientado para a segurança) |
| Tensão | ca. 22 V DC (UD- 2 V) |
| Corrente | máx. 100 mA |
| Corrente de ligação máxima | 500 mA (t = 1 ms com Us) |
| Proteção contra curto-circuito | não |
| Fusível de saída | 150 mA rápido |
Tempos
| Tempo de arranque típ. com US | < 100 ms (com ativação A1 com Us) |
|---|---|
| Tempo de retorno típ. com US | < 35 ms (em comando através de A1) |
| Tempo de redisponibilidade | 500 ms |
Geral
| Tipo de relé | Relé eletromecânico com contatos positivamente guiados conforme IEC/EN 61810-3 (EN 50205) |
|---|---|
| Tipo de operação nominal | 100 % ED |
| Peso líquido | 182,1 g |
| Posição de montagem | vertical, horizontal, com a frente do módulo para cima |
| Tipo de montagem | Montagem do trilho de fixação |
| Instrução de montagem | vide curva derating |
| Grau de proteção | IP20 |
| Grau de proteção mínimo no local de montagem | IP54 |
| Material caixa | PBT |
| Cor da caixa | amarelo |
| Indicação de tensão operacional | 1 x LED amarelo |
| Indicação de estado | 1 x LED verde |
| Sinalização de erro | 1 x LED vermelho |
Dados de conexão
| Tipo de conexão | Conexão à mola |
|---|---|
| plugável | sim |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Parâmetros técnicos de segurança
| Categoria de parada | 0 |
|---|---|
| Denominação | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominação | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Denominação | EN 50156 |
| Safety Integrity Level (SIL) | 3 |
Normas e disposições
| Denominação | Espaços de ar e de fuga entre circuitos de corrente |
|---|---|
| Normas / Determinações | DIN EN 50178, EN 60079-15 |
| Tensão de isolamento nominal | 250 V AC |
| Tensão de teste / isolamento | Separação segura, isolação reforçada do circuito de corrente de comando 6 kV, caminho de corrente de resposta, saída de sinalização ao caminho de corrente de liberação; 4 kV / isolação básica de entre todos os caminhos de corrente e a carcaça |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Choque | 15g |
| Vibração (funcionamento) | 10 Hz ... 150 Hz, 2g |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Teste de simulação ambiental | ISA-S71.04 (G3) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
