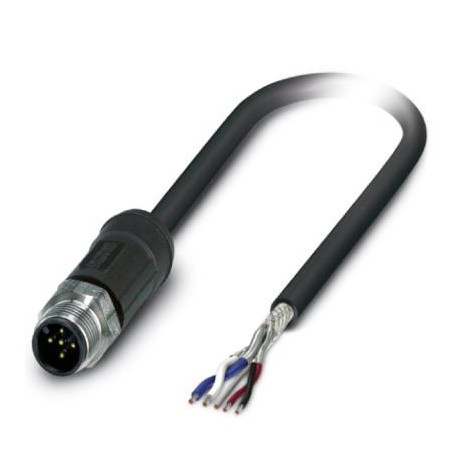

SAC-5P-M12MS/ 5,0-92X SH OD 1410472 PHOENIX CONTACT Cabo de sistema Bus
SAC-5P-M12MS/ 5,0-92X SH OD
1410472
PHOENIX_CONTACT
Cabo de sistema Bus
Sensores > Cabo do sensor-atuador pré-fabricado
Cabos, sensores e atuadores
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 1410472 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 187 (NTK-2014) |
| GTIN | 4046356899383 |
| Peso por unidade (exclusive embalagem) | 348,280 GRM |
| Número do imposto alfandegário | 85444290 |
| País de origem | PL (Polônia) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C (Conector/suporte) |
|---|---|
| -40 °C ... 85 °C (em caso de mudanças súbitas de temperatura (conforme IEC 60512-11-4)) | |
| Grau de proteção | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Geral
| Corrente nominal a 40 °C | 4 A |
|---|---|
| Tensão nominal | 48 V AC |
| 60 V DC | |
| Número de pólos | 5 |
| Resistência de isolação | ≥ 100 MΩ |
| Codificação | A - padrão |
| Normas/Disposições | Conector de encaixe M12 IEC 61076-2-101 |
| Tipo de sinal/categoria | CANopen® |
| DeviceNet™ | |
| Indicação de estado | Não |
| Comando / componente de proteção | sem ligação |
| Grau de impurezas | 3 |
| Ciclos de encaixe | ≥ 100 |
| Torque de aperto | 0,4 Nm (Conector M12) |
Material
| Classe de inflamabilidade conforme UL 94 | V0 |
|---|---|
| Material de contato | CuSn |
| Material superfície de contato | Ni/Au |
| Material suporte do contato | PP |
| Material do corpo do cabo | PP |
| Material do serrilhado | Aço inox |
Configuração de terminais
| Contato | Cor (designação do sinal) | Contato (opcional) | 1 (Conector) | SR (Blindagem) |
|---|---|
| 2 (Conector) | RD (V+) | |
| 3 (Conector) | BK (V-) | |
| 4 (Conector) | WH (CAN_H) | |
| 5 (Conector) | BU (CAN_L) |
Normas e disposições
| Designação padrão | Conector de encaixe M12 |
|---|---|
| Normas / Determinações | IEC 61076-2-101 |
| Classe de inflamabilidade conforme UL 94 | V0 |
Linha
| Tipo de cabo | CAN Bus/DeviceNet preto |
|---|---|
| Tipo de cabo (código) | 92X |
| Código de cabo | LI2XCHX02XS |
| Estilo UL AWM | 21281 (80 °C / 300 V) |
| Instalação do cabo | 2xAWG24/19+2xAWG22/19 |
| Bitola do condutor | 2x 0,25 mm² (Sinal) |
| 2x 0,34 mm² (Energia) | |
| 1x 0,38 mm² (Cabos secundários) | |
| Linha de sinal AWG | 24 |
| Tensão de alimentação AWG | 22 |
| Montagem do condutor linha de sinal | 19x 0,13 mm |
| Montagem do condutor da tensão de alimentação | 19x 0,16 mm |
| Diâmetro de condutor inclusive isolação | 1,9 mm (Sinal) |
| 1,4 mm (Energia) | |
| Densidade de parede da isolação | 0,6 mm (Sinal) |
| 0,3 mm (Energia) | |
| Cores de condutor | vermelho-preto, azul-branco |
| Par trançado | 2 condutores para o par |
| Tipo de blindagem dupla | Película revestida de alumínio |
| Trançado total | 2 pares à volta de um cabo secundário no centro do núcleo |
| Blindagem | condutores de cobre galvanizados |
| Cobertura visual da blindagem | 70 % |
| Revestimento externo, cor | preto |
| Espessura da parede Revestimento exterior | 1,15 mm |
| Diâmetro externo do cabo D | 6,9 mm ±0,3 mm |
| Raio de flexão mínimo, de posição fixa | 5 x D |
| Raio de flexão mínimo, de posição flexível | 10 x D |
| Peso do cabo | 70 kg/km |
| Revestimento externo, material | FRNC |
| Material isolante do condutor | PE |
| Material de condutor | Cabos de Cu galvanizados |
| Resistência de isolação | ≥ 200 MΩ*km (a 20 °C) |
| Resistência do condutor | 90 Ω/km (Sinal) |
| 55 Ω/km (Energia) | |
| Capacidade operacional | 39,8 nF (com 1 kHz, condutor/condutor) |
| Impedância característica | 120 Ω ±12 Ω (f = 1 MHz) |
| Tempo de processamento de sinal | 4,46 ns/m |
| Tensão nominal da linha | ≤ 300 V |
| Tensão de teste condutor/condutor | 2000 V (50 Hz, 1 min) |
| Tensão de teste condutor/blindagem | 2000 V (50 Hz, 1 min) |
| Anti-inflamabilidade | conforme IEC 60332-3-25 (cat. D) |
| Ausência de halogênio | sim |
| Resistência ao óleo | sim |
| Outras resistências | resistente a UV |
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 4.127060306eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
