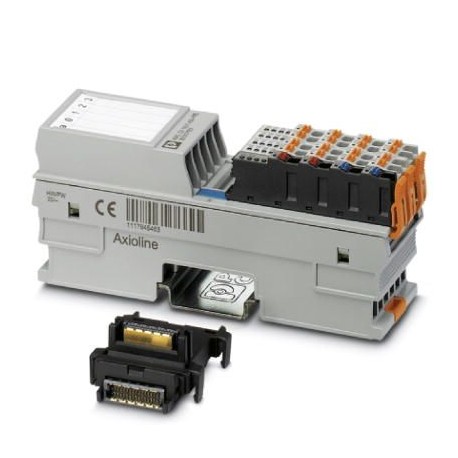

AXL F DI16/1 HS 1H 2701722 PHOENIX CONTACT Módulo de I/O
AXL F DI16/1 HS 1H
2701722
PHOENIX_CONTACT
Módulo de I/O
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2701722 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 106 (C-6-2017) |
| GTIN | 4046356801645 |
| Peso por unidade (exclusive embalagem) | 133,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 35 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (conforme DIN EN 61131-2) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (conforme DIN EN 61131-2) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Dados de conexão
| Denominação | Conector Axioline F |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Perfil do condutor rígido mín. | 0,2 mm² |
| Perfil do condutor rígido máx. | 1,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor AWG mín. | 24 |
| Bitola do condutor AWG máx. | 16 |
| Comprimento de isolamento | 8 mm |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 133 g |
| Observação sobre o peso | com conectores e módulo de base de bus |
| Sinalização de diagnóstico | Falha da alimentação de periferia sim |
Interfaces
| Denominação | Bus local Axioline F |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
Potenciais Axioline
| Denominação | Alimentação do bus local Axioline F (UBus) |
|---|---|
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de energia | máx. 120 mA |
| máx. 600 mW | |
| Denominação | Alimentação para módulos de entrada digital (UI) |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia | máx. 20 mA |
| máx. 480 mW | |
| Denominação de proteção | Dispositivo de proteção contra surtos tensão de alimentação |
| Proteção contra inversão de polaridade da tensão de alimentação | |
| Proteção | máx. 8 A (Proteção contra inversão de polaridade até 5 A) |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 1 condutor |
| Quantidade de entradas | 16 |
| Denominação de proteção | Proteção contra inversão de polaridade das entradas |
| Tempo de filtragem de entrada | < 5 µs |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 8,4 V DC |
| Faixa de tensão de entrada sinal "1" | 9,4 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | 2,3 mA |
Isolamento de potencial
| Faixa de teste | Alimentação 5 V (lógica) / alimentação 24 V (periféricos) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentação 5 V (lógica) / terra funcional 500 V AC 50 Hz 1 min. | |
| Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 25g, duração 11 ms, impulso de choque semisenoidal | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2701722-AXL F DI16/1 HS 1H | 167 Kbytes |
|
