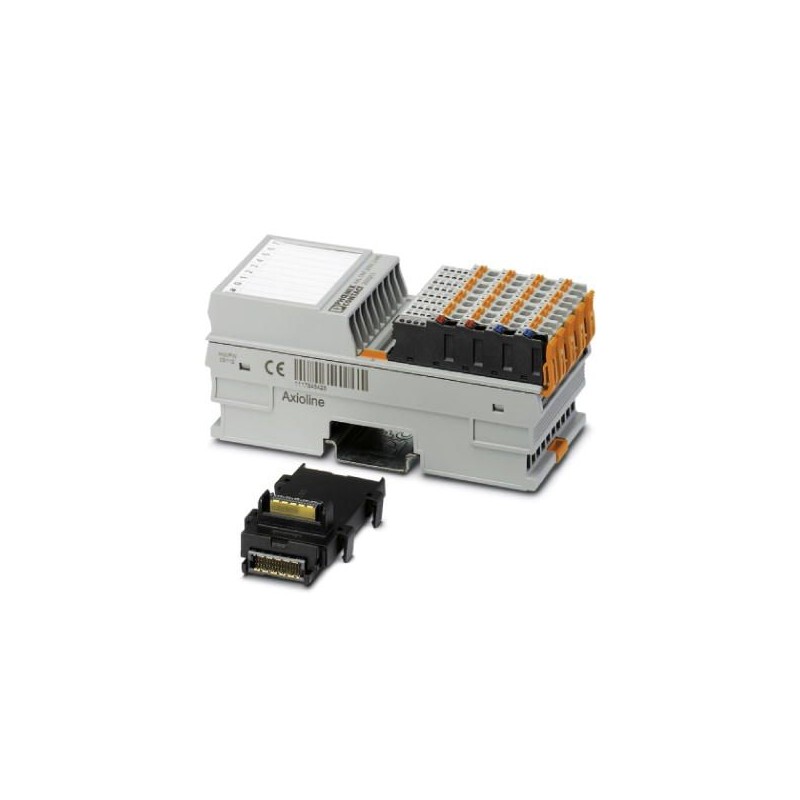

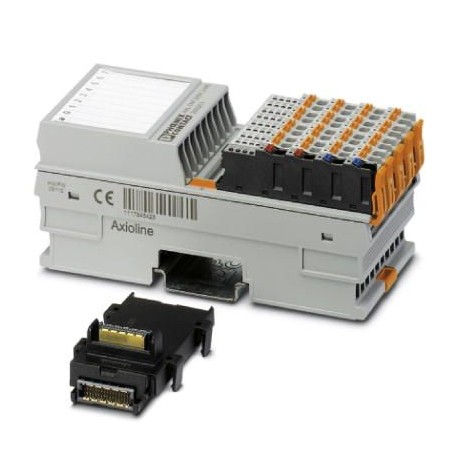

AXL F CNT2 INC2 XC 1F 2701239 PHOENIX CONTACT Módulo de função
AXL F CNT2 INC2 XC 1F
2701239
PHOENIX_CONTACT
Módulo de função
E / S
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2701239 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 121 (C-6-2017) |
| GTIN | 4046356730082 |
| Peso por unidade (exclusive embalagem) | 233,900 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Medidas
| Desenho de medidas | |
|---|---|
| Largura | 53,6 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
|---|---|
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 233,9 g |
| Observação sobre o peso | com conectores e módulo de base de bus |
| Sinalização de diagnóstico | Proteção contra de curto-circuito / sobrecarga das saídas digitais sim |
| Erro no emissor de valor incremental simétrico sim |
Interfaces
| Denominação | Bus local Axioline F |
|---|---|
| Número de canais | 2 |
| Tipo de conexão | Módulo de base bus |
| Velocidade de transmissão | 100 MBit/s |
Potenciais Axioline
| Denominação | Alimentação do bus local Axioline F (UBus) |
|---|---|
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de energia | típ. 100 mA |
| máx. 120 mA | |
| típ. 0,5 W | |
| máx. 0,6 W | |
| Denominação | Alimentação da tensão de alimentação UI |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC inclusive todas as tolerâncias, inclusive rypple |
| Consumo de energia | máx. 2,5 A (de acordo com o transdutor ou tipo de sensor utilizado e da carga na saída digital) |
| máx. 60 W (dos quais 1,6 W de perdas internas) | |
| Denominação de proteção | Dispositivo de proteção contra surtos tensão de alimentação |
| Proteção contra inversão de polaridade da tensão de alimentação | |
| Proteção | máx. 8 A (Proteção contra inversão de polaridade até 5 A) |
Entradas do contador
| Denominação entrada | Entrada do contador para sinais de 24 V |
|---|---|
| Quantidade de entradas | 2 (S1, S2) |
| Descrição da entrada | EN 61131-2 Tipo 3 |
| Tipo de conexão | Conexão Push-in |
| Tensão de entrada | 24 V DC |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Frequência de entrada | máx. 300 kHz (1 canal ligado) |
| máx. 100 kHz (Mais do que 1 canal ligado ou ou monitoramento de firmware do sinal Z) | |
| Corrente de entrada | 2,5 mA (por canal) |
| Resolução | 32 Bit |
| Comprimento admissível das linhas ao sensor | 30 m |
Entradas do sensor
| Denominação entrada | Entradas para emissor de valor incremental |
|---|---|
| Quantidade de entradas | 2 (A1, /A1, B1, /B1, Z1, /Z1; A2, /A2, B2, /B2, Z2, /Z2) |
| Tipo de conexão | Conexão Push-in |
| Sinais do sensor | Emissor simétrico e assimétrico |
| Extensão da linha | 30 m |
Dados do transdutor
| Quantidade de alimentação do transdutor 5 V | 2 (UE1, UE2) |
|---|---|
| Tensão de saída nominal | 5 V DC |
| Faixa de tensão | 5 V DC ... 5,5 V DC |
| Capacidade de corrente | máx. 250 mA |
| Denominação de proteção | Proteção contra curto-circuito |
| Quantidade de alimentação do transdutor 24 V | 2 (US1, US2) |
| Tensão de saída nominal | 24 V DC |
| Faixa de tensão | 19,2 V DC ... 30 V DC |
| Capacidade de corrente | típ. 500 mA |
| Denominação de proteção | Proteção contra curto-circuito |
| Denominação | Emissor de valor incremental simétrico |
| Tipos de transdutor conectáveis | máx. 2 (A, /A, B, /B, (Z, /Z)) |
| Tipo de conexão dos sinais | Conexão Push-in |
| Tensão de alimentação do encoder | 5 V DC |
| 24 V DC | |
| Nível de tensão dos sinais | Diferença de sinal (sinal-sinal invertido) mínimo ±0,5 V, máximo ±6 V |
| Faixa de tensão em modo comum sinal - GND | -10 V ... 13,2 V |
| Frequência de entrada | máx. 300 kHz (1 canal ligado) |
| máx. 100 kHz (Mais do que 1 canal ligado ou ou monitoramento de firmware do sinal Z) | |
| Denominação | Emissor de valor incremental assimétrico |
| Tipos de transdutor conectáveis | máx. 2 (A, B, (Z)) |
| Tipo de conexão dos sinais | Conexão Push-in |
| Nível de tensão dos sinais | Low ≤ 2,5 V, High ≥ 3,5 V (até, no máximo, 27 V) |
| Frequência de entrada | máx. 300 kHz (1 canal ligado) |
| máx. 100 kHz (Mais do que 1 canal ligado ou ou monitoramento de firmware do sinal Z) |
Entradas digitais
| Denominação entrada | Entradas digitais |
|---|---|
| Descrição da entrada | EN 61131-2 Tipo 3 |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 1 condutor (opção de 2, 3 condutores) |
| Quantidade de entradas | 8 (CNT: G1, G2, Dir1, Dir2; INC: Ref1, Ref2, L1, L2) |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Corrente de entrada nominal com UIN | 2,5 mA (por canal) |
Saídas digitais
| Denominação saída | Saídas digitais |
|---|---|
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 1 condutor |
| Quantidade de saídas | 2 (Out1, Out2) |
| Denominação de proteção | Proteção contra curto-circuito, proteção contra sobrecarga das saídas |
| Tensão de saída | 24 V DC |
| Tensão de saída nominal | 24 V DC |
| Máxima corrente de saída por canal | 500 mA |
| Carga nominal indutiva | máx. 12 VA (1,2 H, 48 Ω, com tensão nominal) |
| Carga nominal lâmpadas | máx. 12 W (com tensão nominal) |
| Carga nominal ôhmica | máx. 12 W (48 Ω, com tensão nominal) |
Normas e disposições
| Testes mecânicos | Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g | |
| Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de proteção | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027242205eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242605eCl@ss 8.027242605eCl@ss 9.027242605
