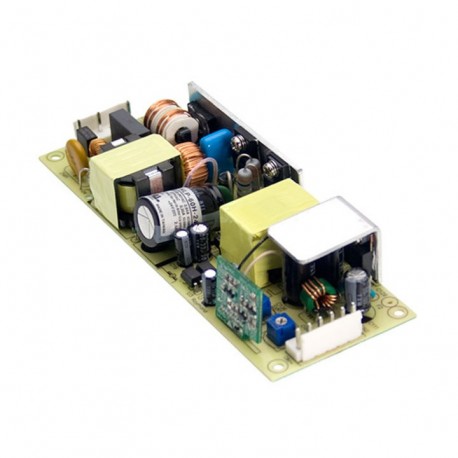

HLP-60H-24 MEANWELL Driver de LED, Entrada: 90-305VCA, Saída: 24VCC, 2,5 A, Potência: 60W. Regulador. Regulá..

LED driver.

Especialmente projetado para alimentar tiras de LED.

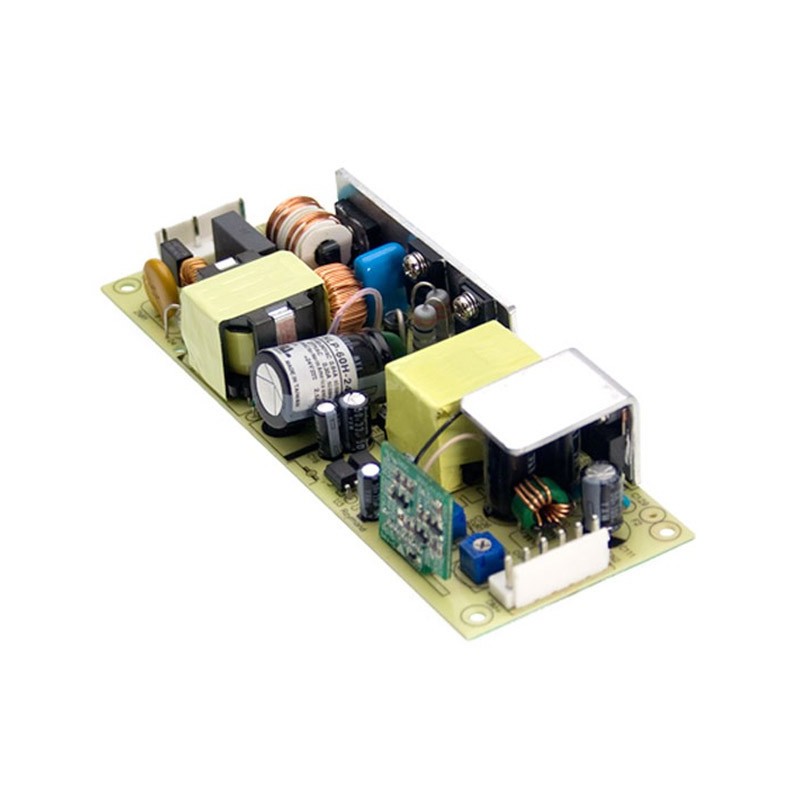

Formato aberto tipoPCB.

Faixa de entrada90-305Vca47-63Hz.

Tensão de saída24Vcc.Ajustável através de potenciômetro externo (22-27Vcc).

Intensidade de saída2,5 A. Faixa de corrente de saída 0-2,5 Para o segundo pressupõe a carga.

Intensidade máxima de saída ajustável através de potenciômetro externo (1,5-2,5).

Potência:60W.

Eficiência típica:89,5%.

Regulador:Este modelo possui 2 botões externos que nos permitem regular a tensão de saída e corrente máxima de saída.

Regulaçãode 10% a 100% da intensidade de saída de um controlador1-10V, sinal PWM de 10V com uma frequência de 100Hz a 3KHz ou resistência de 0 a 100K Ohms. Com a regulação não podemos desligar a saída, só podemos baixar para 10%.

Tipo de entrada I com tomada de terra.

Factor de correcção de potência>0,95a 230Vca a plena carga.

Faixa de temperatura de operação de caixaTca partir de-40ºCaté+70ºC.

Dimensões (Comprimento x Largura x Altura):147 x 53 x 27mm.

3 anos de garantia.

Fabricante: MEAN WELL.

Esta fonte é projetada para trabalhar diretamente com tiras de LED ou lâmpadas do diodo EMISSOR de luz fonte de alimentação em tensão constante. Trabalha em modo de tensão constante, dando uma tensão fixa de 24V, se a carga é alimentada em tensão constante e não vencemos a potência máxima de saída. A tensão de saída e corrente de saída podem ser ajustados através depotenciômetros externoslocalizados na placa da fonte, além de ter regulagem de 0-10V/1-10V, 10V PWM ou resistência.

Com formato aberto tipo PCB. A série HLP é projetada para aplicações de iluminação LED. Adequada para ambientes secos e de interior. Teste de gravação a 100% da carga.

Pode-Se regular com reguladores de ativos ou passivos de1-10V, sinal de 10V PWM de 100Hz a 3KHz ou por resistência de 0 a 100KOhmios. Não funciona com reguladores Triac de corte de fase.(Não confundir com reguladores de TRIACs, de corte de fase. Este driver não é possível regular com um Triac).

Com reguladores 1-10V só podemos chegar a 10% de regulamentação sem desligar a saída. Se pretende regular as tiras de LED recomendamos a série PWM.

Compatível com qualquer controlador 1-10V de mercado, tanto ativos como passivos. Alguns modelos compatíveis testados são:

MEAN WELL: DAP-04S01 (compatível com qualquer botão de pressão normalmente aberto).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB-NIESSEN: N2260.9

SIEMENS: 5TC8424

EFAPEL: Modelo 21210

Diodo EMISSOR de luz BOX: Modelo LD1160188

OSRAM: Modelo DIM MCU

JUNG: Modelo 240-10

Podemos colocar umas 20 fontes por cada controlador. A distância máxima é de 100 metros entre o controlador e o controlador.
