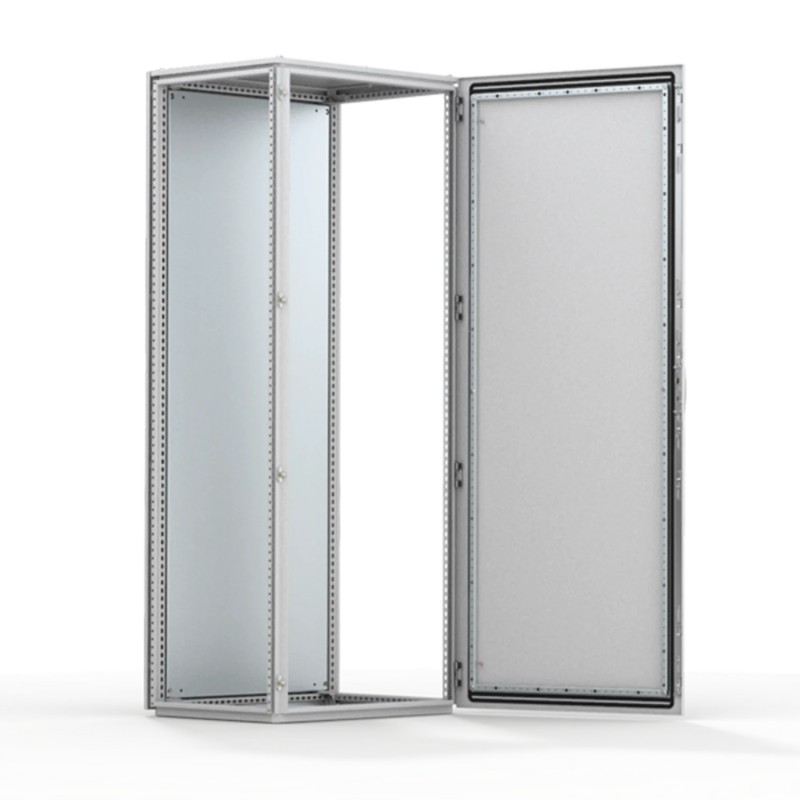

MCS20046R5 nVent HOFFMAN De chão, 2000x400x600

Material:

Estrutura: chapa de aço pintada de 1.5 mm de espessura. Porta: Chapa de aço de 2 mm de espessura. Painéis laterais, posteriores e superiores: Chapa de aço pintada de 1.5 mm. Platina de montagem: Chapa aço galvanizado de 3 mm de espessura. Tampa inferiores: Chapa aço galvanizado de 1 mm de espessura.

Estrutura:

Perfis abertos soldados, com furos a 25 mm conforme a DIN 43660. Dispõe de padrão de furos exteriores.

Porta:

Montada sobre a estrutura do armário com dobradiças que permitem a sua abertura á direita ou á esquerda. Inclui reforço da porta com padrão de furos a 25 mm.

Painel posterior:

Fixado com parafusos Torx M6. Possibilidade de montagem de uma porta traseira standard.

Painéis laterais:

Fornecidos como acessório.

Painel de tecto:

Desmontável.

Fechadura:

Fechadura de varas com 4 pontos de fixação. Não interfere com o espaço interior do armário. Fechadura DIN de 3 mm standard. Pode ser substituída por qualquer outro accionamento, Euro-canhão ou punho ou manipulo elevador.

Placas inferiores:

Composto por três ou quarto peças (D>600).

Platinas montagem:

Duplamente dobrado. Ajustável em profundidade em passos de 25 mm com o acessório MPD02. A placa de montagem é fornecida fixada no exterior da embalagem do armário.

Terras:

Todos os painéis são ligados à terra através dos seus acessórios e equipados com uma tomada de terra separada.

Acabamento:

Pintura electrostática a pó em RAL 7035, com acabamento texturado.

Protecção:

Corresponde a IP 55 TYPE 12, 13 IK 10.

Requisitos de montagem:

Fornecimento standard pronto para a instalação combinada. Para a instalação autônoma adicionar painéis laterais.

Fornecimento:

Chassi com porta montada, painel traseiro, painel de teto, placas de fundo, placa de montagem (não incluído na versão PER5) e chassi da porta. Para armários de 400 mm de largura, uma placa de montagem, placas de fundo e chassi da porta não estão incluídos. Para caixas de 2200 mm de altura, a entrega inclui dois perfis CMB montados em profundidade. A entrega também inclui parafusos de aterramento. Entregue numa palete idêntica à largura do armário para permitir adequação sem remoção. Todo o material de embalagem é reciclável.

Feature:

Mild steel single door combinable floor standing enclosure, available in a wide range of sizes, with a IP 55 protection degree.

Advantage:

A flexible solution where customers can choose enclosures that meet their size requirements, off the shelf, in order to create enclosure configurations made up of smaller individual enclosures. The installed components inside the enclosure will be safe and secure due to the high protection degree.

Benefit:

Customers can receive enclosures with a short delivery time, that match their size requirements. This will also remove any extra costs due to oversizing. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

Mild steel side panels, SPM, need to be ordered separately, to close individual enclosures and enclosure assembly's, to ensure the stated protection degree is achieved.
