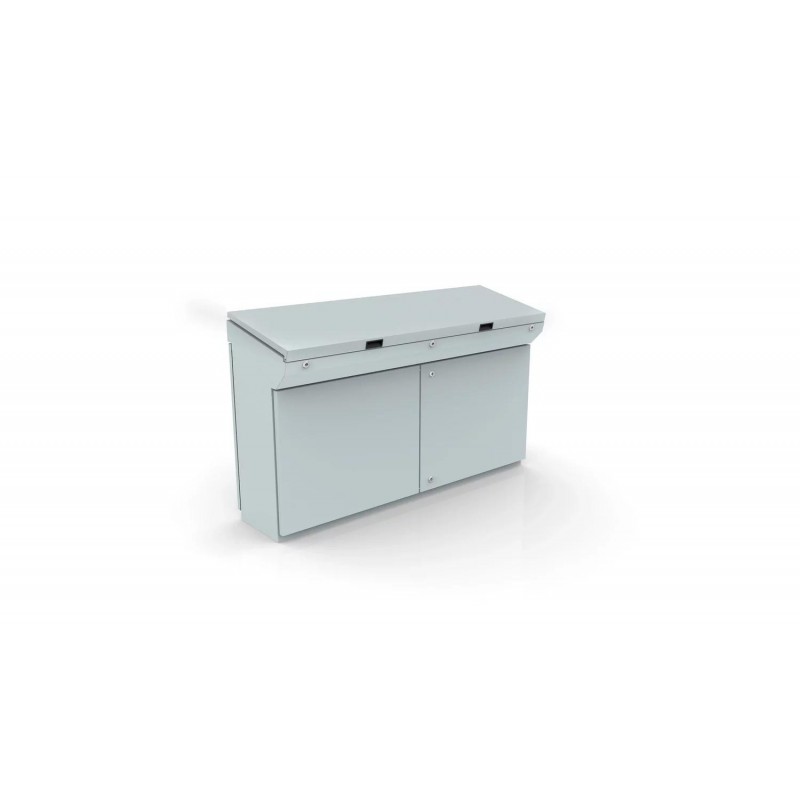

MPG16R5 nVent HOFFMAN Console, 985x1600x400

Material:

Corpo e portas: Aço 1.5 mm. Painel trazeiro: Aço 1.5 mm. Entradas de cabos: 1.2 mm. Aço galvanizado. Placa de montagem, aço galvanizado 2.5 mm.

Estrutura:

Dobrado e costura soldada. Consola de construção conta com uma base que proporciona uma distância entre o chão e a parte inferior da porta/s actuando como um rodapé integrado.

Portas e painéis:

Superfície dobrada montada com dobradiças permitindo abertura à esquerda e à direita. Ângulo de 12° da horizontal. Dobradiças escondidas na borda superior permitir abertura de 90°. Painel mantido aberto por retentor mecânico. As portas duplas em 1200 e 1600 mm de largura unidades de base.

Platinas montagem:

É standard a placa de montagem na unidade base.

Fechadura:

Fechadura DIN de 3 mm no painel superior. Fechadura DIN de 3 mm com varas de 2 pontos de fixação nos armários de uma porta e 3 pontos nos de duas portas. Outras opções de fecho disponíveis, consulte a secção de fixação mural.

Entrada de cabos:

Abertura inferior para entrada de cabos. Tampas de entrada inferior para cabos incluídas no fornecimento standard.

Terras:

Pernos roscados M8 na estrutura, portas, paineís superiores e paineís posteriores.

Acabamento:

Pintura electrostática a pó em RAL 7035.

Protecção:

Porta simples: IP 66 TYPE 4, 12, 13 IK 10. Porta dupla: IP 55 TYPE 12, 13 IK 10.

Fornecimento:

Platina de montagem, porcas e anilhas apropiadas para os vários pontos de ligação à terra. A mesa de comando é fornecida sobre uma palete de madeira.

Feature:

Mild steel compact console, with a hinged desk panel, and a IP 55/66 protection degree.

Advantage:

Customers can choose consoles that meet their size requirements, off the shelf. The top desk panel provides customers with a surface to easily install and maintain HMI equipment, due to the integrated hinges. The installed components inside the enclosure will be safe and secure due to the high protection degree.

Benefit:

Customers can receive consoles with a short delivery time, that match their size requirements. The console's ergonomic design lets customers install and access the HMI equipment easily. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

Stainless steel top section panels (MPPS) are available as accessories. Console desk sections are normally heavily used, due to the installed control components. Therefore, It is recommended to replace the panel on mild steel consoles, that are exposed to high levels of use, with stainless steel panels. Replacing mild steel sections for stainless steel prolongs the console's life as they are more resistant to corrosion. This is especially important in industries where the operators are exposed to chemical agents and could easily transfer them onto the console, when operated. Single door consoles have a IP 66 protection degree whereas double door consoles have a IP 55 protection degree.
