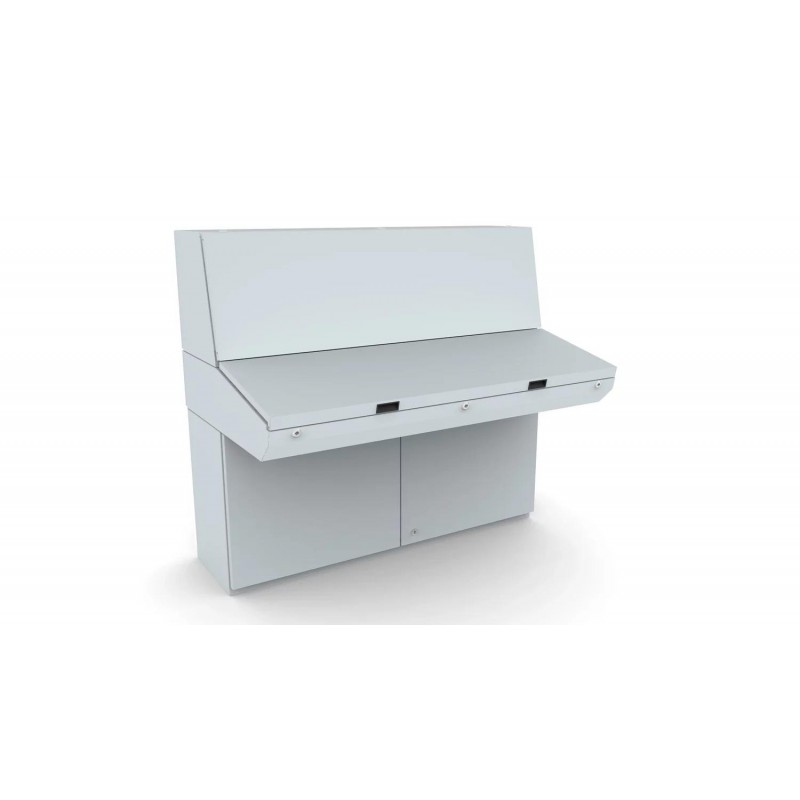

MPC163R5 nVent HOFFMAN console de Base, 700x1600x500

Material:

Estrutura e Porta: Chapa de aço de 1.5 mm. Painel traseiro: Chapa de aço de 1.5 mm. Tampas inferiores: Chapa de aço galvanizado de 1.2 mm. Platina de montagem: Aço galvanizado de 2.5 mm.

Estrutura:

Dobrado e costura soldada. Consola de construção conta com uma base que proporciona uma distância entre o chão e a parte inferior da porta/s actuando como um rodapé integrado.

Portas e painéis:

Porta montada com dobradiças que permitem trocar a abertura da porta. Os paineís do sinóptico e da mesa mantêm-se abertos por meio de um retentor mecânico integrado. As dobradiças permitem à mesa de comando uma abertura de 90°. Os armários de 1200 e 1600 mm de largura são constituídos por duas portas.

Platinas montagem:

Fornecido como standard no armário. Fixada com suportes sobre perfis em C na parte superior e inferior de modo a ser ajustável em profundidade. Platina de montagem opcional no sinóptico e na mesa de comando.

Fechadura:

Fechadura DIN 3 mm no sinóptico e na mesa de comando. Fechadura DIN 3 mm e varões com 3 pontos de fixação. Outras opcções estão disponíveis, consulte a secção de Armários murais.

Abertura para cabos:

A base dispõe de abertura inferior para o acesso aos cabos. São fornecidas as tampas para as aberturas de cabos existentes.

Terras:

Pernos roscados M8 na estrutura, porta e paineís posteriores.

Acabamento:

Pintura electrostática a pó em RAL 7035, com acabamento texturado.

Protecção:

Porta simples: IP 66 TYPE 4, 12, 13 IK 10. Porta dupla: IP 55 TYPE 12, 13 IK 10.

Fornecimento:

O armário base é fornecido com uma platina de montagem como standard. A mesa de comando e o sinótico têm platina de montagem que são fornecidas como acessórios. Todas as aberturas superiores e da base podem ser fechadas escolhendo a tampa apropriada, disponível entre os acessórios. São fornecidas porcas e anilhas apropriadas para os distintos pernos de ligação à terra.

Feature:

Mild steel combinable console, available in three separate sections, with a IP 55/66 protection degree.

Advantage:

A flexible solution where customers can choose the console sections that meet their size and design requirements, off the shelf, in order to create the console configuration required for their application. Each standalone console section will maintain the security and protection degree.

Benefit:

Customers can receive consoles with a short delivery time, that match their size requirements. The ergonomic design of the top and desk unit, lets customers install and access HMI equipment easily, which increases the console's available mounting space. Component failure and unnecessary downtime is avoided as water and dust are prevented from entering the enclosure.

Comment:

Stainless steel top section panel (MPPS), and desk unit panel (MPLS) are available as accessories. Console desk and top sections are normally heavily used, due to the installed control components. Therefore, It is recommended to replace the panels on mild steel console, that are exposed to high levels of use, with stainless steel panels. Replacing mild steel sections for stainless steel prolongs the console's life as they are more resistant to corrosion. This is especially important in industries where the operators are exposed to chemical agents and could easily transfer them onto the console, when operated. Single door consoles have a IP66 protection degree whereas double door consoles have a IP55 protection degree.
