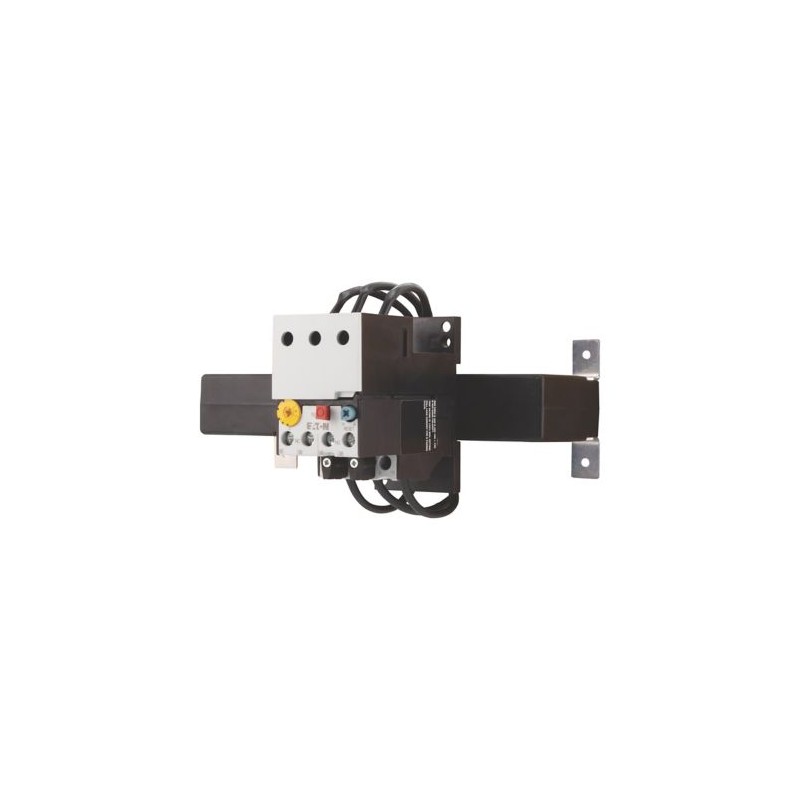

ZW7-90 002618 XTOT090C3S EATON ELECTRIC XTOT090C3S relé térmico, 60-90 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

ZW7-90 002618 XTOT090C3S EATON ELECTRIC XTOT090C3S relé térmico, 60-90

ZW7-90

002618

XTOT090C3S

EATON-MOELLER

XTOT090C3S relé térmico, 60-90

Mais detalhes


Disjuntores de baixa tensão > Relé de sobrecarga térmica

Relés térmicos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $426.32
Preço unitário: $426.32

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Transformador de corrente-operado relé de sobrecarga, 60-90A, 1N/S+1N/C
Transformador de corrente-operado relé de sobrecarga, a gama de Produtos: ZW7 transformador de corrente-operado relés de sobrecarga, Descrição: Teste/desliga botão Reset botão de acionamento manual/automático, sem Desarme de lançamento, a Proteção com o pesado dever de partida, tipo de Montagem: montagem Separada, Auxiliar de contatos N/S = Normalmente aberto: 1 N/S, contatos Auxiliares N/C = Normalmente fechado: 1 de N/C, as Normas: IEC/EN 60947, VDE 0660 UL, CSA, Grau de Proteção: IP00

Programa de entrega

A gama de produtos
ZW7 transformador de corrente-operado relés de sobrecarga
Descrição
Teste o botão de liga/desliga
Reset botão de acionamento manual/auto
Viagem livre de lançamento
A proteção com o pesado dever de partida
Tipo de montagem
Montagem separada
A faixa de ajuste de
Sobrecarga lançamentos[Eur]
60 - 90 A
Contato sequência
230S006
Contatos auxiliares
N/S = Normalmente aberto
1 N/S
N/C = Normalmente fechado
1 N/C
Notas

Os principais parâmetros são definidos por uma corrente de fiação utilizado.

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
- 25 - 40 °C
Compensação de temperatura
Contínuo
Posição de montagem
Conforme necessário
Peso
0,8 kg
Mecânica, resistência ao choque
Dez
Sinusoidal
Choque duração de 10 ms g
Grau de Proteção
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Altitude
Max. 2000 m
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Tensão operacional nominal [Ue]
1000 V AC
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
440 V CA
Isolamento de segurança EN 61140Entre os principais circuitos
440 V CA
Proteção contra curto-circuito Máximo do fusível
Com relé de sobrecarga em conjunto com um transformador, tal como o necessário para o contator
Atual de perda de calor (3 condutores)Valor inferior da faixa de ajuste
3 W
Atual de perda de calor (3 condutores)Configuração máxima
10 W
Push-através de abertura [⌀]
27 mm
Auxiliar de controle e circuitos de
Nominal de impulso atmosférico tensão [Uimp]
4000 V
Categoria de sobretensão/grau de poluição
III/3
Terminal de capacidadesSólidos
1 x (0.75 - 4)
2 x (0.75 - 4) mmDois
Terminal de capacidadesFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesSólido ou trançado
2 x (18 - 14) AWG
Terminais de parafuso
M3.5
Torque de aperto
1.2 Nm
Comprimento de decapagem
8 mm
FerramentasChave de fenda Pozidriv
2 Tamanho
FerramentasChave de fenda padrão
1 x 6 mm
Tensão nominal de isolamento [Ueu]
500 V CA
Tensão operacional nominal [Ue]
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
240 V CA
Corrente térmica convencional [euth]
6 Um
Corrente operacional nominal [eue]AC-15Fazer contato120 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Fazer contato220 V, 230 V, 240 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Fazer contato380 V, 400 V, 415 V [Ie]
0,5 A
Corrente operacional nominal [eue]AC-15Fazer contato500 V [Ie]
0,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato120 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato220 V, 230 V, 240 V [Ie]
1,5 A
Corrente operacional nominal [eue]AC-15Quebrar o contato380 V, 400 V, 415 V [Ie]
0,9 A
Corrente operacional nominal [eue]AC-15Quebrar o contato500 V [Ie]
0.8
Corrente operacional nominal [eue]DC L/R ≦ 15 ms
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominal [eue]DC L/R ≦ 15 ms24 V [Ie]
0,9 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms60 V [Ie]
0,75 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms110 V [Ie]
0,4 A
Corrente operacional nominal [eue]DC L/R ≦ 15 ms220 V [Ie]
0,2 A
Curto-circuito sem soldamax. fusível
6 Um gG/gL
Notas

Temperatura ambiente: faixa de operação de acordo com a IEC/EN 60947, PTB: -5°C a +50°C

Terminal capacidades Principais circuitos sólida e flexível, com virola: Quando a conexão de 2 condutores, apenas as seguintes combinações são permitidas:

Corrente operacional nominal: que faz e quebrando as correntes para CC-13, da constante de tempo como afirmou

Curto-circuito: Veja sobreposição transparente "Fusíveis" para o tempo/corrente de características (por Favor solicite informações)

A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
B300 na polaridade oposta,
B600 na mesma polaridade
Contatos auxiliaresPiloto DeverOperado DC
R300

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
90 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
2.1 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.3 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / relé de sobrecarga Térmica (EC000106)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / dispositivo de proteção contra Sobrecarga / relé de sobrecarga Térmica ([email protected] [AKF075014])
Faixa ajustável de corrente
60 - 90 A
Max. nominal tensão de operação Ue
690 V
Método de montagem
Posicionamento separado
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Número de contatos auxiliares como contato normalmente fechado
Um
Número de contatos auxiliares como contato normalmente aberto
Um
Número de contatos auxiliares como contato
Zero
Lançamento de classe
Outros
A função de Reset de entrada
Nenhum
A função de Reset automático
Sim
Função Reset botão de pressão
Sim

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC/EN 60947-4-1; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
600 V CA
Grau de Proteção
IEC: IP00, UL/CSA Tipo: -

Características

Curva característica
230U008
Estas características de disparo são valores médios do spread em 20 °C temperatura do ar ambiente em um estado frio. Disparo de tempo depende da resposta atual. Quando os dispositivos estiverem na temperatura de operação, o tempo de disparo do relé de sobrecarga reduz, aprox. 25 % do valor de corte.
Curva característica
2300DIA-7

Dimensões

230X032
① Reset/sobre
230X031
Admissível posições de montagem
