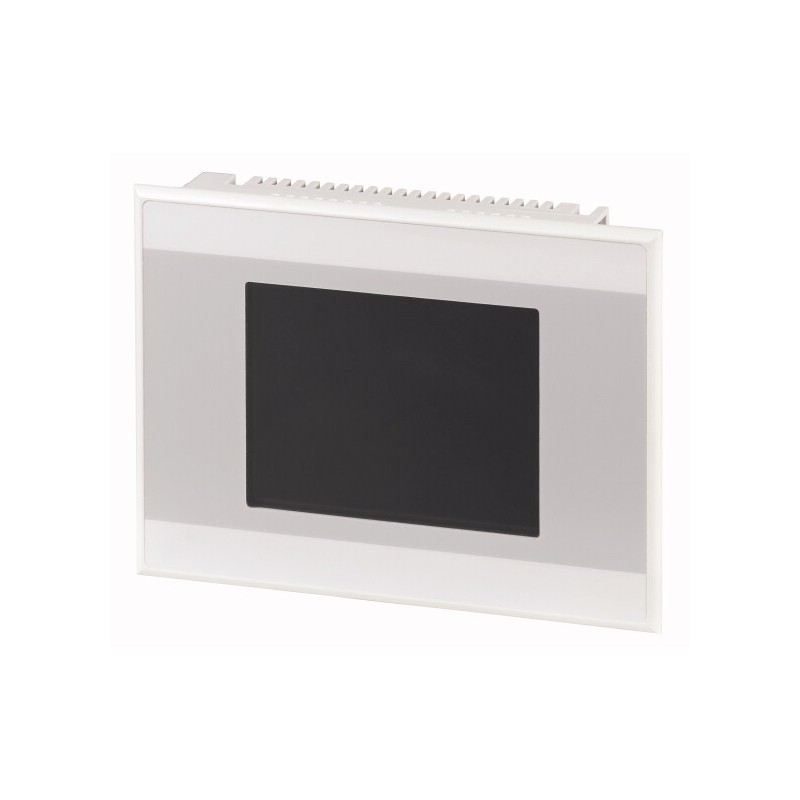

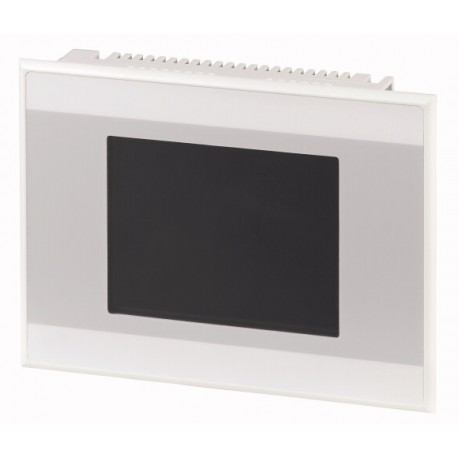

XV-252-57CNN-1-10 139956 EATON ELECTRIC 5,7 "STNcolor, res.ETH, MPI, RS2328528200510
XV-252-57CNN-1-10
139956
EATON-MOELLER
5,7 "STNcolor, res.ETH, MPI, RS2328528200510
- Painel sensível ao toque, 24 V DC, 5.7 z, STNcolor, ethernet, RS232, CAN, (PLC)
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
A gama de produtos | XV200 | ||
Apresentar - Tipo De | Exibição de cores, CSTN | ||
Toque-tecnologia | Resistiva-Toque | ||
Número de cores | 256 níveis de cinzento | ||
Resolução | Pixel | 320 x 240 | |
Formato vertical | sim | ||
Diagonal de ecrã | Polegadas | 5.7 | |
Modelo | Isolando o gabinete e a placa da frente | ||
Sistema operacional | Windows CE (licença obrigatório) | ||
PLC-carta de condução | Pode ser montado pelo usuário com o artigo nº. 140388 LIC-PLC-MXP-LUZ | ||
Certificados de licença para o bordo de interfaces | Pode ser expandido conforme necessário, consulte Acessórios -> produto de Licença de certificados | ||
construído-em interfaces | 1 x Ethernet 100base-TX/10base-T 1 x PROFIBUS/MPI 1 x RS232 1 x PODE | ||
Frente, tipo | Filme padrão | ||
Utilização | Montagem embutida | ||
Slots | para Compact-FlashTM-Cartões: 1 | ||
Cartão de memória de automação | necessário, consulte Acessórios -> cartões de Memória | ||
Pluggable placas de comunicação (opcional) | nenhum | ||
Dissipação de calor | W | 8 |
Dados técnicos
| Exibir | |||
Apresentar - Tipo De | Exibição de cores, CSTN | ||
Diagonal de ecrã | Polegadas | 5.7 | |
Resolução | Pixel | 320 x 240 | |
Área visível da tela | mm | 115 x 86 | |
Número de cores | 256 níveis de cinzento | ||
Taxa de contraste (Normalmente) | Normalmente 35:1 | ||
Brilho | cd/m2 | Normalmente 150 | |
Volta-iluminação | 1 x CCFL dimmable via software | ||
Vida de serviço de iluminação | h | Normalmente 50000 | |
Toque Resistive de proteção de tela | Sensor de toque (de vidro com papel de alumínio) | ||
| Operação | |||
Tecnologia | Resistiva-Toque 4 fio | ||
| Sistema | |||
Processador | CPU RISC de 32 Bits, 200 MHz | ||
Memória interna | DRAM (sistema operacional, programas e dados de memória): 32 MByte Flash (pode ser usado para o backup de dados): aprox. 1.5 Mb disponíveis NVRAM (dados retidos): aprox. 100 bytes disponíveis | ||
Memória externa | CF-Slot: 1 x Cartão de memória CompactFlash tipo I para o sistema operacional, programas e dados | ||
Back-up de relógio em tempo real | |||
Bateria (vida útil) | Manutenção Zero | ||
Cópia de segurança (tempo zero de tensão) | Normalmente 10 anos | ||
Sistema operacional | Windows CE (licença obrigatório) | ||
| Engenharia | |||
Software de visualização | GALILEU/EPAM | ||
PLC-Programação de software | XSOFT-CODESYS-2 | ||
| Interfaces de comunicação | |||
construído-em interfaces | 1 x Ethernet 100base-TX/10base-T 1 x PROFIBUS/MPI 1 x RS232 1 x PODE | ||
PLC-carta de condução | Pode ser montado pelo usuário com o artigo nº. 140388 LIC-PLC-MXP-LUZ | ||
Dispositivo USB | USB 1.1, e não isolada galvanicamente | ||
RS-232 | RS-232, não isolada galvanicamente (SUB-D de plug 9 pólo, UNC) | ||
PODE | PODE, não é isolada galvanicamente (SUB-D de plug 9 pólo, UNC) | ||
Slots | para Compact-FlashTM-Cartões: 1 | ||
| Fonte de alimentação | |||
Tensão Nominal | 24 V DC fonte de alimentação SELV (safety extra low voltage) | ||
tensão admissível | Eficaz: 19.2-30.0 V DC (tensão nominal em operação -20%/+25%) Absoluta com ondulação: 18,0-31,2 V DC Alimentado por bateria: 18,0-31,2 V DC (tensão nominal em operação -25%/+30%) 35 V DC para uma duração de < 100 ms | ||
Quedas de tensão | ms | na de na 10 ms a partir de subtensão (20.4 V DC) | |
Consumo de potência | Pmax. | W | 8 |
Dissipação de calor | W | 8 | |
Nota na dissipação de calor | Dissipação de calor com o consumo de energia de 24 V, todas as portas e interfaces conectado | ||
Siemens MPI, (opcional) | sim | ||
Tipo de fusível | Sim (sem manutenção) | ||
Potencial de isolamento | sem potencial de isolamento | ||
| Geral | |||
Frente, tipo | Filme padrão | ||
Peso | kg | 0.7 | |
Grau de proteção (IEC/EN 60529, EN50178, VBG 4) | IP65 (no frontal), IP20 (na parte traseira) | ||
Aprovações | |||
Aprovações | cUL | ||
Protecção contra explosão, de acordo com ATEX 94/9/CE) | II 3D Ex II T70°C IP5x: Zona 22, Categoria 3D (em relação ao CE) EN60079-0, EN61241-1, EN13463 | ||
Aplicadas as normas e directivas | |||
EMC | (em relação ao CE) EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61131-2 | ||
Padrões de produto | EN 50178 EN 61131-2 | ||
Segurança | EN 60950 UL 60950 | ||
Mecânica, resistência ao choque | g | de acordo com a norma IEC 60068-2-27 | |
Vibração | IEC 68-2-6 | ||
| Condições ambientais | |||
Temperatura | |||
Operação | na de na | °C | 0 - +50 |
Armazenamento / Transporte | na de na | °C | -20 - +60 |
Umidade relativa | |||
Umidade relativa | 10 - 95%, sem condensação | ||
| Tensão de alimentação UAux | |||
Potencial de isolamento | Nenhum | ||
Dados técnicos ETIM 4.0(Mostra)(Ocultar recursos)
Tensão de alimentação AC 50 Hz | V | 0 - 0 | |
Tensão de alimentação CA 60 Hz | V | 0 - 0 | |
Tensão de alimentação DC | V | 0 - 0 | |
Tipo de tensão de tensão de alimentação | DC | ||
Número de HW-interfaces Ethernet industrial | 1 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS232 | 1 | ||
Número de HW-interfaces RS422 | 0 | ||
Número de HW-interfaces RS485 | 0 | ||
Número de HW-interfaces serial TTY | 0 | ||
Número de HW-interfaces USB | 1 | ||
Número de HW-interfaces paralela | 0 | ||
Número de HW-interfaces sem Fio | 0 | ||
Número de HW-outras interfaces | 0 | ||
Com interfaces de SW | Sim | ||
Suporte de protocolo para TCP/IP | Sim | ||
Suporte de protocolo para PROFIBUS | Nenhum | ||
Suporte de protocolo para PODE | Sim | ||
Suporte de protocolo para INTERBUS | Nenhum | ||
Suporte de protocolo para a ASI | Nenhum | ||
Suporte de protocolo de financiamentos | Nenhum | ||
Suporte de protocolo para MODBUS | Sim | ||
Suporte de protocolo de Dados-de-Estrada | Nenhum | ||
Suporte de protocolo para DeviceNet | Nenhum | ||
Suporte de protocolo para SUCONET | Nenhum | ||
Suporte de protocolo de LON | Nenhum | ||
Suporte de protocolo para PROFINET IO | Nenhum | ||
Suporte de protocolo para PROFINET CBA | Nenhum | ||
Suporte de protocolo para SERCOS | Nenhum | ||
Suporte de protocolo Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de rede EtherNet/IP | Sim | ||
Suporte de protocolo de Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo para PROFIsafe | Nenhum | ||
Suporte de protocolo para SafetyBUS p | Nenhum | ||
Suporte de protocolo para outros sistemas de bus | Sim | ||
Radiostandard Bluetooth | Nenhum | ||
Radiostandard WLAN 802.11 | Nenhum | ||
IO link master | Nenhum | ||
Tipo de exibição | STN | ||
Com visor a cores | Sim | ||
Mostrar o número de cores/cinza-escalas | 256 | ||
Diagonal de ecrã | Polegadas | 5.7 | |
Max. resolução horizontal, apresentar | DPI | 320 | |
Max. resolução vertical, apresentar | DPI | 240 | |
Útil do projeto memória/memória de utilizador | kByte | 32000 | |
Com o teclado numérico | Sim | ||
Com teclado alfa numérico | Sim | ||
Número de botões de função programáveis | 0 | ||
Com os botões do sistema | Nenhum | ||
Botões com LED | Nenhum | ||
Com tela de toque | Sim | ||
Com indicação de mensagem | Sim | ||
Com o sistema de mensagem (incl. memória intermédia e de confirmação) | Sim | ||
Processo de representação de valor (saída) possível | Sim | ||
Processo padrão (valor de entrada) possível | Sim | ||
Com receitas | Sim | ||
Número de níveis de senha | 200 | ||
Saída de impressora disponível | Sim | ||
Número de idiomas online | 100 | ||
Componentes de software adicionais, cargas de | Sim | ||
Grau de proteção (IP), airbag lateral | IP65 | ||
Faixa de temperatura de operação | °C | 0 - 50 | |
Montagem em trilho possível | Nenhum | ||
Montagem na parede/montagem directa | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Largura da frente | mm | 212 | |
Altura da frente | mm | 156 | |
Construído-em profundidade | mm | 50 |
Aprovações
| Padrões De Produto | UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; marcação CE | ||
| UL Arquivo Nº. | E208621 | ||
| UL Controlo de Categoria Nenhuma. | NWGQ2, NWGQ8 | ||
| CSA Arquivo. | UL relatório aplica-se a ambos, EUA e Canadá | ||
| CSA Classe Nenhuma. | na de na | ||
| América Do Norte Certificação | UL, certificado pela UL para o uso no Canadá | ||
| Condições de Aceitação | O investigado o Grau de Poluição é: 2 O seguinte produto final gabinetes são necessários: Fogo, Elétrico A unidade deve ser fornecido por uma fonte SELV. A Ethernet fornecido Conexão só é permitido para se conectar a inhouse redes. | ||
| Especialmente concebido para a América do Norte | Nenhum | ||
| Limitação De Corrente Do Disjuntor | Nenhum | ||
| Grau de Proteção | IEC: IP65, UL/CSA Tipo: - |
