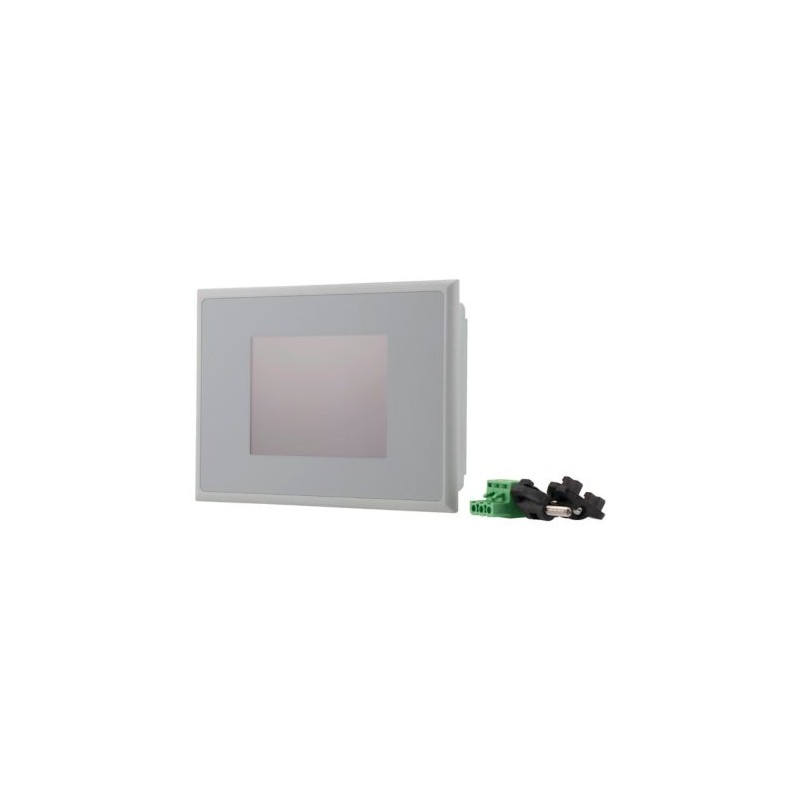

Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XV-102-B5-35MQR-10-PLC 140015 EATON ELECTRIC 3.5TFT, Mono, QVGA, RES, a ETH, RS232,

0/5 - 0 Opiniones

Referência: XV-102-B5-35MQR-10-PLC

Código: 140015

Fabricante: EATON-MOELLER

Descrição:

3.5TFT, Mono, QVGA, RES, a ETH, RS232,

3.5 "TFT monocromático Ethernet RS232 CAN Resistive Touch Terminal

Painel de toque, 24V DC, 3.5z, TFTmono, Ethernet, RS232, CAN, PLC

Mais detalhes

Categorias:
Controladores industriais (PLC) > Painel gráfico

Terminais de Toque IHM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Garantía, reparação e devolução.

Preço total: $1,172.90

Preço unitário: $1,172.90

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

XV-102-B5-35MQR-10-PL...

3.5TFT, Mono, QVGA, RES, a ETH, RS232,

Mais informação

▲

Painel de toque, 24 V DC, 3.5 z, TFTmono, ethernet, RS232, PODE, PLC

Interface de usuário, XV-102, gama de Produtos: XV100 de 3,5", Função: HMIC-PLC (CLP integrado), características Comuns do modelo de série: Ethernet interface, dispositivo USB, Slot para cartão SD, UL508, cUL aprovações, Apresentar - Tipo: B/W, ecrã TFT, Toque-tecnologia: Resistiva-Toque, Número de cores: 32 níveis de cinza, Resolução: QVGA, 320 x 240 Pixel, formato Vertical: sim, diagonal de Ecrã: 3.5 Polegadas, Isolando o gabinete e a placa da frente, Sistema operacional: Windows CE 5.0 (licença incl.), PLC-licença: PLC licença, inclusive, certificados de Licença para bordo interfaces: Pode ser expandido conforme necessário, consulte Acessórios -> produto de Licença de certificados, construído em interfaces: 1 x Ethernet 10/100 Mbps, 1 x RS232, 1 x dispositivo USB, 1 x CANopen®/easyNet, Dianteiro tipo: Padrão de frente com o padrão de membrana (totalmente fechado), a Utilização de: montagem embutida, Fendas: para o cartão SD: 1, cartão de Memória de automação: Opcionalmente com cartão SD -> artigo não. 139807, Conectável, placas de comunicação (opcional): não, sensor de Toque: Vidro com a película, a dissipação de Calor: 5 W, Grau de proteção (IEC/EN 60529, EN50178, VBG 4): IP65 (no frontal), IP20 (na parte traseira)

Programa de entrega

A gama de produtos

XV100 3.5"

A gama de produtos

XV-102

Função

IHM-CLP (SPS integrado de função)

Características comuns do modelo de série

Interface Ethernet
Dispositivo USB
Slot para cartão SD
UL508, cUL aprovações

Apresentar - Tipo De

B/W display TFT de

Toque-tecnologia

Resistiva-Toque

Número de cores

32 níveis de cinza

Resolução

QVGA
320 x 240 Pixel

Formato vertical

sim

Diagonal de ecrã

3.5 Polegadas

Modelo

Isolando o gabinete e a placa da frente

Sistema operacional

Windows CE 5.0 (licença incl.)

PLC-carta de condução

PLC licença inclusiva

Certificados de licença para o bordo de interfaces

Pode ser expandido conforme necessário, consulte Acessórios -> produto de Licença de certificados

construído-em interfaces

1 x Ethernet 10/100 Mbps
1 x RS232
1 x dispositivo USB
1 x CANopen®/easyNet

Frente, tipo

Padrão de frente com o padrão de membrana (totalmente fechado)

Utilização

Montagem embutida

Slots

para cartão SD: 1

Cartão de memória de automação

Opcionalmente com cartão SD -> artigo não. 139807

Pluggable placas de comunicação (opcional)

nenhum

Sensor de toque

O vidro com película

Dissipação de calor

5 W

Dados técnicos

Exibir

Apresentar - Tipo De

B/W display TFT de

Diagonal de ecrã

3.5 Polegadas

Resolução

QVGA
320 x 240 Pixel

Área visível da tela

70 x 53 mm

Número de cores

32 níveis de cinza

Taxa de contraste (Normalmente)

Normalmente 300:1

Brilho

Normalmente 250 cd/m^Dois

Volta-iluminação

LED
dimmable via software

Vida de serviço de iluminação

Normalmente 40000 h

Toque Resistive de proteção de tela

Sensor de toque (de vidro com papel de alumínio)

Operação

Tecnologia

Resistiva-Toque
4 fio

Sensor de toque

O vidro com película

Sistema

Processador

CPU RISC de 32 Bits, 400 MHz

Memória interna

DRAM (sistema operacional, programas e dados de memória): 64 MByte
NAND Flash (pode ser usado para o backup de dados): aprox. 128 MByte disponível
NVRAM (dados retidos): aprox. 32 Kilobytes disponível

Memória externa

Slot para Cartão de Memória: SDA Especificação 1.00

De refrigeração

Sem ventoinhas do CPU e do sistema de refrigeração, natural de convecção-base de arrefecimento passivo

Back-up de relógio em tempo realBateria (vida útil)

não substituível, CR2032 soldada no

Back-up de relógio em tempo realCópia de segurança (tempo zero de tensão)

Normalmente 10 anos

Engenharia

Software de visualização

GALILEU
EPAM
XSOFT-CODESYS-2
XSOFT-CODESYS-3

PLC-Programação de software

XSOFT-CODESYS-2
XSOFT-CODESYS-3

PLC-carta de condução

PLC licença inclusiva

Sistema operacional

Windows CE 5.0 (licença incl.)

Interfaces de comunicação

construído-em interfaces

1 x Ethernet 10/100 Mbps
1 x RS232
1 x dispositivo USB
1 x CANopen®/easyNet

Dispositivo USB

USB 2.0, não é isolada galvanicamente

RS-232

RS-232, não isolada galvanicamente (SUB-D de plug 9 pólo, UNC)

PODE

PODE, não é isolada galvanicamente (SUB-D de plug 9 pólo, UNC)

Slots

para cartão SD: 1

Ethernet

100Base-TX/10Base-T

Fonte de alimentação

Tensão Nominal

24 V DC fonte de alimentação SELV (safety extra low voltage)

tensão admissível

Eficaz: 19.2-30.0 V DC (tensão nominal em operação -20%/+25%)
Absoluta com ondulação: 18,0-31,2 V DC
Alimentado por bateria: 18,0-31,2 V DC (tensão nominal em operação -25%/+30%)
35 V DC para uma duração de < 100 ms

Quedas de tensão

≤ 10 ms a partir de tensão (24 V DC)
5 ms de subtensão (19.2 V DC) ms

O consumo de energia [P_max.]

5 W

Dissipação de calor

5 W

Nota na dissipação de calor

Dissipação de calor com o consumo de energia de 24 V, todas as portas e interfaces conectado

Siemens MPI, (opcional)

sim

Tipo de fusível

Sim (fusível não acessível)

Potencial de isolamento

sem potencial de isolamento

Geral

Material da carcaça

De plástico, cinza

Frente, tipo

Padrão de frente com o padrão de membrana (totalmente fechado)

Dimensões (W x H x D)

136 x 100 x 30 mm

flush montado

Folga: W x H x D ≥ 30 mm (1.18")
Inclinação na vertical: ±45° (no caso de convecção natural)

Peso

0,3 kg

Grau de proteção (IEC/EN 60529, EN50178, VBG 4)

IP65 (no frontal), IP20 (na parte traseira)

AprovaçõesAprovações

cUL (UL508)
EAC

AprovaçõesProtecção contra explosão, de acordo com ATEX 94/9/CE)

II 3D Ex II T70°C IP5x: Zona 22, Categoria 3D

Aprovaçõesclassificação de remessa

DNV GL

Aprovações

Aplicadas as normas e directivasEMC

(em relação ao CE)
EN 61000-6-2
EN 61000-6-4
EN 61131-2

Aplicadas as normas e directivasPadrões de produto

EN 50178
EN 61131-2

Aplicadas as normas e directivasSegurança

EN 60950
UL 60950

Mecânica, resistência ao choque

de acordo com a norma IEC 60068-2-27 g

Vibração

de acordo com a norma IEC/EN 60068-2-6

RoHS

conformidade com

Condições ambientais

Climáticas, condições ambientaisPressão de ar (operação)

795 - 1080 hPa

TemperaturaTemperatura de funcionamento min.

0 °C

TemperaturaTemperatura de funcionamento max.

+50 °C

Umidade relativaUmidade relativa

10 - 95%, sem condensação

Tensão de alimentação U_Aux

Tensão operacional nominal [U_Aux]

24 V DC (-20/+25%) V

Protecção contra inversão de polaridade

Sim

Potencial de isolamento

Nenhum

Tensão de alimentação U_Pow

Tensão de alimentação [U_Pow]

24 DC -20 % + 25 % V

Tensão de entrada tensão de ondulação

Superior a 5 %

Siemens MPI, (opcional)

sim

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para a dissipação de calor [eu_n]

Dissipação de calor por pólo, dependente da corrente [P_vid]

0 W

Equipamento de dissipação de calor, dependente da corrente [P_vid]

0 W

Estática dissipação de calor, não-dependente da corrente [P_vs]

5 W

Dissipação de calor capacidade [P_diss]

0 W

Temperatura de funcionamento min.

0 °C

Temperatura de funcionamento max.

+50 °C

IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão

Atende a norma de produto requisitos.

10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos

Atende a norma de produto requisitos.

10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal

Atende a norma de produto requisitos.

10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos

Atende a norma de produto requisitos.

10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação

Por favor informe-se

10.2 Resistência dos materiais e de peças10.2.5 de Elevação

Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.

10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico

Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.

10.2 Resistência dos materiais e de peças10.2.7 Inscrições

Atende a norma de produto requisitos.

10.3 Grau de proteção das MONTAGENS

Atende a norma de produto requisitos.

10.4 Folgas e distâncias

Atende a norma de produto requisitos.

10.5 Proteção contra choque elétrico

Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.

10.6 Incorporação de dispositivos de chaveamento e componentes

Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.

10.7 Interna de circuitos elétricos e conexões
