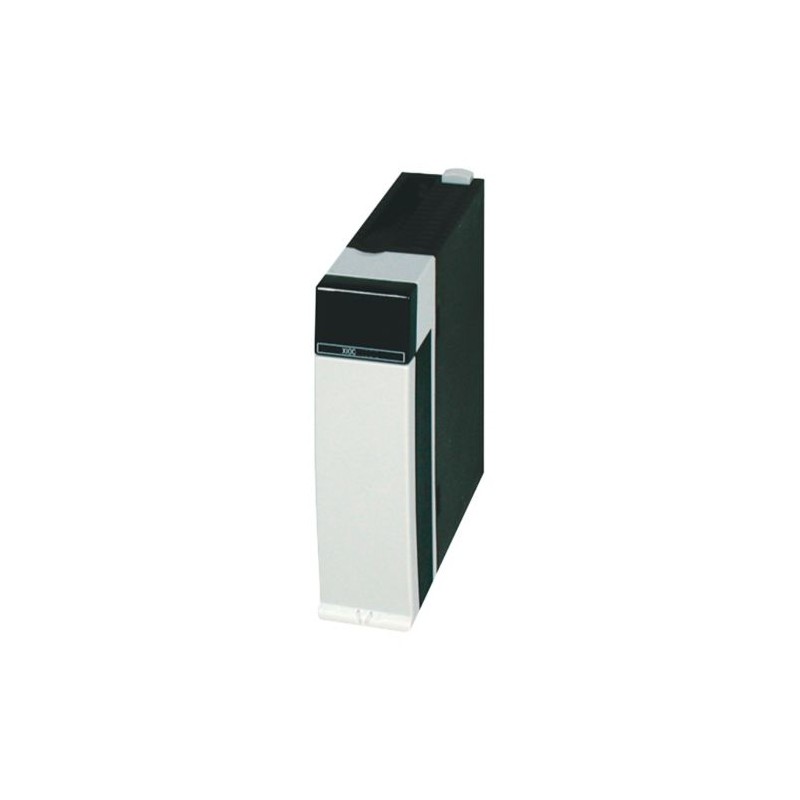

XIOC-12DO-R 257897 0004519666 EATON ELECTRIC Módulo de saídas digitais 12 relés
XIOC-12DO-R
257897
0004519666
EATON-MOELLER
Módulo de saídas digitais 12 relés
Controladores industriais (PLC) > Módulo de entradas/saídas digitais do PLC
Automatismos programáveis XC
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Saída Digital módulo para XC100/200, 24 V DC, 12DO(R)
Modular de controladores programáveis XC100 e XC200 oferecer um excelente nível de escalabilidade. CPU diferentes classes de desempenho e uma ampla gama de módulos de expansão (XIOC-Módulo) estão disponíveis. O compacto e modular Clps XC152 facilitar custo-efetivas soluções de automação de tarefas usando o seu poder de computação, o SmartWire-DT interface, bem como toda uma gama de interfaces. uma característica especial é a capacidade de integrar o produto em modernos conceitos de comunicação. A troca de dados através da interface de Ethernet para clientes OPC ou integrado servidores WEB, permite a criação de soluções inovadoras.
Programa de entrega
Função
Módulos digitais
Compact I/O do sistema para a conexão de XC100/200 Clps Modulares
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
XC100/200 expansível com até 15 XI/OC módulos
Opcionalmente, os parafusos dos terminais ou bornes para digital/analógico módulos
Descrição
12 saídas de relé
Dados técnicos
Geral
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 mm
57 - 150 Hz ±1,0 mm
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Choque duração de 11 ms g
Resistência ao impacto
500 g/⌀ 50 mm ±25 g
Categoria de sobretensão/grau de poluição
II/2
Classe de proteção
Um
Grau de Proteção
IP20
Emissão de interferências
DIN/EN 55011/22, Classe A,
Peso
0.2 kg
Fonte de alimentação
Tensão nominal [Ue]
24 (12) V DC
Admissível gama
20.4 – 28.8 (11.8 – 14.4)
Neutro pólosDuração do mergulho
10 ms
Neutro pólosTaxa da repetição
1 s
Ondulação Residual
Superior a 5 %
O máximo de perda de energia [Pv]
0,2 W
Saídas
Tipo de saída
Relé
Tensão de saída
24 V DC
Tensão de saída
100/240 V AC
Mínima corrente de comutação
1 mA
A corrente de fuga
0,1 mA
Corrente de carga máximaPor circuito
2
Corrente de carga máximaPor comum potencial de terminal
5 Um
De atraso da saídaOff → OnDebounce OFF
10 ms
De atraso da saídaNo → OffDebounce OFF
10 ms
Canais de saída
12 Quant.
Canais com o mesmo potencial de referência
12 Quant.
Proteção contra sobretensão
Externo
Fusível
A Externa
Potencial de isolamento
Opto-isolado
Indicação de elementos
LED (verde)
Terminações
Plug-in do bloco de terminais
Interno de consumo de corrente (5 V CC)
40 mA
A tensão externa para o funcionamento do relé [ULN]
De 24 VCC (-15 - +20%, max. 70 mA) V
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0,2 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / PLC I/O digital-módulo (EC001419)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS digitais de entrada/saída (módulo de [email protected] [AKE527014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Número de entradas digitais
Zero
Número de saídas digitais
Doze
Entradas digitais configuráveis
Nenhum
Saídas digitais configuráveis
Nenhum
Corrente de entrada de sinal 1
0 mA
Permitido tensão de entrada
0 - 0 V
Tipo de tensão (tensão de entrada)
DC
Tipo de saída digital
Relé
Corrente de saída
2
Permitida a tensão na saída
100 - 240 V
Tipo de tensão de saída
AC/DC
Proteção contra curto-circuito, saídas disponíveis
Nenhum
Redundância
Nenhum
Tipo de conexão elétrica
Parafuso/mola abraçadeira de ligação
Tempo de atraso no sinal de câmbio
10 - 10 ms
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
30 mm
Altura
100 mm
Profundidade
95 mm
Aprovações
Padrões De Produto
IEC: veja Dados Técnicos; UL508, CSA-C22.2 Nº 0-M; CSA-C22.2 Nº 142-M; marcação CE
UL Arquivo Nº.
E135462
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
012528
CSA Classe Nenhuma.
2252-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -
Dimensões
