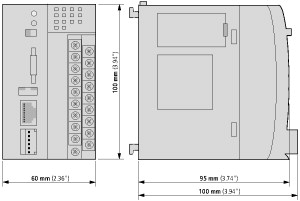

Normas
IEC/EN 61131-2
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Posição de montagem
Horizontal
De umidade relativa, sem condensação (IEC/EN 60068-2-30)
10 - 95 %
Pressão de ar (operação)
795 - 1080 hPa
Resistência à vibração
10 - 57 Hz ±0,075 mm
57 - 150 Hz ±1,0 g
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Categoria de sobretensão/grau de poluição
II/2
Nominal de impulso atmosférico tensão [Uimp]
850 V
Emissão de interferências
EN 61000-6-4, Classe A,
A imunidade contra interferências
EN 61000-6-2
Bateria (vida útil)
normalmente 5 anos
Terminações
Plug-in do bloco de terminais
Terminal de capacidadesTerminais de parafusoFlexível com virola
0.5 - 1.5 mmDois
Terminal de capacidadesTerminais de parafusoSólidos
0,5 - 2,5 mmDois
Terminal de capacidadesTerminais de molaflexível
0.34 - 1,0 mmDois
Terminal de capacidadesTerminais de molaSólidos
0.14 - 1,0 mmDois
Duração da corrente de mergulho
10 ms
Tensão de entrada
24 V DC
Admissível gama
20.4 - A 28,8 V DC
Taxa de entrada
max. 33 W
Ondulação Residual
Superior a 5 %
O máximo de perda de energia [Pv]
6 W
Nota na dissipação de calor
Sem local de e/S
Proteção contra sobretensão
Sim
Protecção contra inversão de polaridade
Sim
A corrente de partida
Nenhuma limitação (limitadas apenas pelo montante de 24 V DC power supply unit) x In
Sinal de saída do módulo de tensãoO valor nominal.
5 V DC
Sinal de saída do módulo de tensãoCorrente de saída
3.2
Sinal de saída do módulo de tensãoCurto-circuito
Sim
Sinal de saída do módulo de tensãoEletricamente isolada da tensão de alimentação
Nenhum
Processador
NEC VR4181 UM MIPS
Código do programa/dados do programa
2 MB/512 kByte
Marcador/retentiva de dados
16/32 KByte
O tempo de ciclo para 1 k de instruções (Bit, Byte)
< 0.15 ms
EthernetTaxa de transferência de dados
10/100 Autodetect MBit/s
EthernetTipo de ligação
RJ45
EthernetPotencial de isolamento
Nenhum
Interface Serial (RS232), sem linhas de handshakeTaxa de transferência de dados
max. A 115,2 kbit/s
Interface Serial (RS232), sem linhas de handshakeTécnica de conexão
RJ45
Interface Serial (RS232), sem linhas de handshakePotencial de isolamento
Nenhum
CANopen®A máxima taxa de transferência de dados
1 MBit/s
CANopen®Potencial de isolamento
Sim
CANopen®Perfil do dispositivo
Para DS 301 V4
CANopen®DOP tipo de
Asyn., cyc., acyc.
CANopen®Conexão
Plug-in do bloco de terminais
CANopen®Resistências de terminação de Bus
Externo
CANopen®Estações
max. 126 Número
RTC (relógio de tempo real)
Sim
Fonte de alimentação do local de entradas/saídas (24 VQ/0 VQ)
Tensão de entrada
24 V DC
Faixa de tensão
19.2 - 30, observe a polaridade V DC
Potencial de isolamentoFonte de alimentação contra a voltagem do CPU
Sim
Potencial de isolamentoFonte de alimentação contra entradas/saídas
Nenhum
Terminações
Plug-in do bloco de terminais
Proteção contra sobretensão
Sim
Protecção contra inversão de polaridade
Sim
Corrente de entrada por canal tensão nominal
Normalmente 3,5 mA
A perda de potência por canal
Normalmente 85 mW
Nível de tensão IEC/EN 61131-2Limite tipo de valor 1
Baixo < 5 V DC, alta > 15 V DC
Atraso de entradaOff → On
Normalmente 0,1 ms
Atraso de entradaNo → Off
Normalmente 0,1 ms
Entradas
8, 2 dos quais programáveis de 50 kHz contadores, 2 entradas de interrupção, 1 como incremental Número de entrada
Canais com o mesmo potencial de referência
8 Qtd.
A perda de potência por canal
0.08 W
De atraso da saídaOff → On
Normalmente 0,1 ms
De atraso da saídaNo → Off
Normalmente 0,1 ms
Canais com o mesmo potencial de referência
6 Qtd.
Capacidade de comutação de
IEC/EN 60947-5-1, categoria de utilização DC 13
fator de serviço
100 % DF
