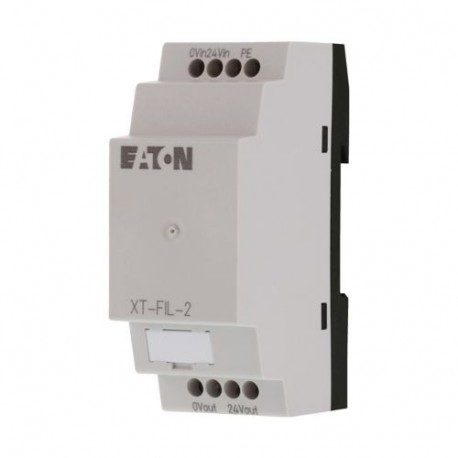

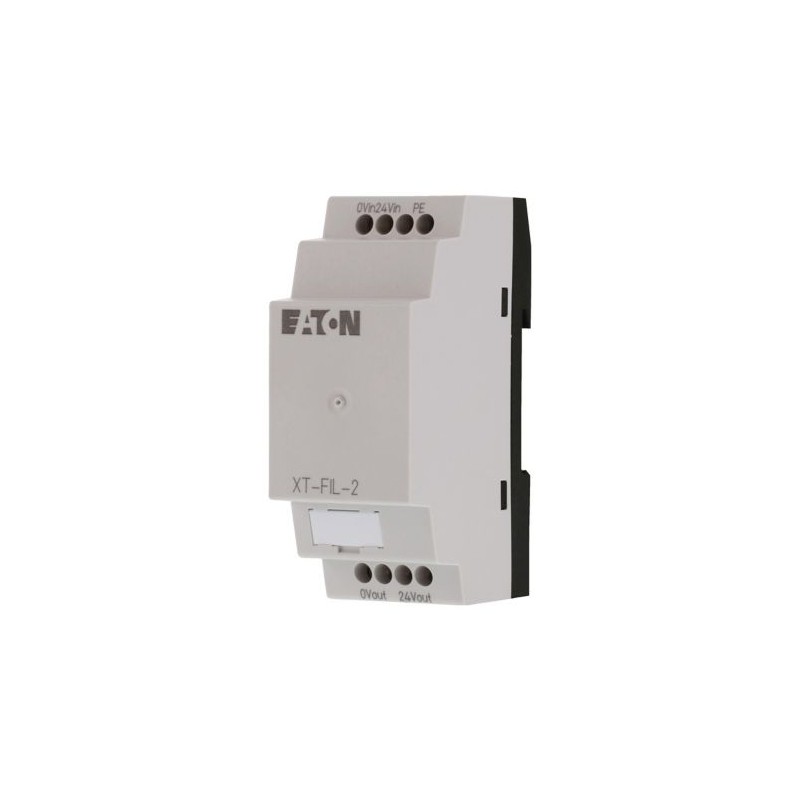

XT-FIL-2 118980 EATON ELECTRIC I/O Logic
XT-FIL-2
118980
EATON-MOELLER
I/O Logic
Filtro de Interferência para Módulos de E/S (XC100/200)
Controladores industriais (PLC) > Acessórios para controladores
Automatismos programáveis XC
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Filtro de interferência para módulos de e/S do XC100/200
Para suprimir a interferência do fornecimento de módulos de e/S do XC100/200. Consumo máximo de corrente 12A.
Programa de entrega
Acessórios
Filtragem:
Descrição
Fonte de alimentação de supressão de interferência de módulos de e/S de XC100/200
Max. consumo de corrente
12
Dados técnicos
Geral
Normas
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-25 - +70 °C
Posição de montagem
Vertical ou horizontal
Resistência à vibração
10 - 57 Hz ± 0,075 mm
57 - 150 Hz ± 1,0 g
57 - 150 Hz ± 1,0 g
Mecânica, resistência ao choque
Quinze
Choque duração de 11 ms g
Choque duração de 11 ms g
Resistência ao impacto
500 g/⌀ 50 mm ±25 g
Categoria de sobretensão/grau de poluição
II/2
Grau de Proteção
IP20
Nominal de impulso atmosférico tensão [Uimp]
850 V
Emissão de interferências
DIN/EN 55011/22, Classe A,
A imunidade contra interferências
EN 50082-2
Peso
0.095 kg
Dimensões (W x H x D)
35 x 90 x 57 mm
Terminações
Terminais de parafuso
Terminal de capacidadesTerminais de parafusoFlexível com virola
0.2 - 2.5 (AWG22 - 12) mmDois
Terminal de capacidadesTerminais de parafusoSólidos
0.2 - 2.5 (AWG22 - 12) mmDois
Fonte de alimentação
Tensão de entrada
24 V DC
Admissível gama
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Rede de proteção contra sobretensão
sim
Potencial de isolamentoTensão de entrada contra PE
Sim
Potencial de isolamentoTensão de entrada agaisnt tensão de saída
Nenhum
Potencial de isolamentoTensão de saída contra PE
sim
O valor nominal.
24 V DC
Corrente de saída
12
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
PLC (EG000024) / Acessórios para controles (EC002584)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / controle lógico Programável (SPS, acessórios) ([email protected] [AFR333003])
Tipo de acessório elétrico
Outros
Tipo de mecânica acessório
Outros
Dimensões
