> >>XC-152-E6-11 167851 ELECTRIC PLC, W CE 5, 32 bits, 400 MHz, processador RISC, SmartWire-DT, CAN, RS485
Produto anterior Próximo produto

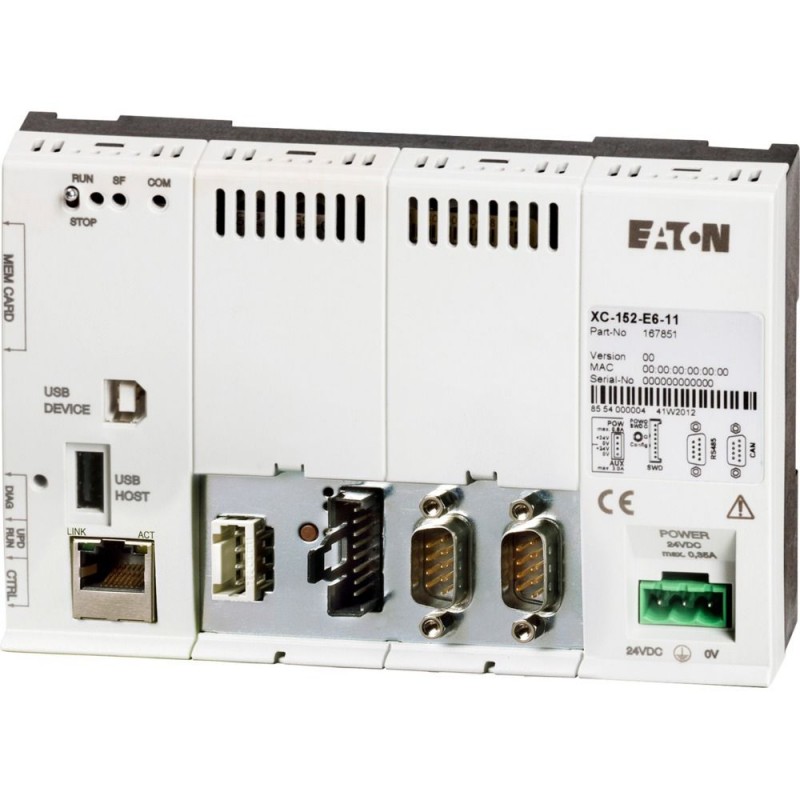

XC-152-E6-11 167851 EATON ELECTRIC PLC, W CE 5, 32 bits, 400 MHz, processador RISC, SmartWire-DT, CAN, RS485 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XC-152-E6-11 167851 EATON ELECTRIC PLC, W CE 5, 32 bits, 400 MHz, processador RISC, SmartWire-DT, CAN, RS485

XC-152-E6-11

167851

EATON-MOELLER

PLC, W CE 5, 32 bits, 400 MHz, processador RISC, SmartWire-DT, CAN, RS485

CLP Compacto XC512; Programável com CODESYS V3; Ethernet; RS232; RS485;

CLP compacto, 24 V DC, ethernet, RS232, RS485, CAN, SWDT

Mais detalhes


Controladores industriais (PLC) > Um Conjunto de dispositivos de PLC

Automatismos programáveis ​​XC

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,178.49
Preço unitário: $1,178.49

Quantidade Preço
1+$1,178.49
2+$1,178.49
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Compacto PLC, 24 V DC, ethernet, RS232, RS485, can, SWDT
O compacto PLC série XC150 combina uma moderna arquitetura de controle e abrangente interfaces de comunicação em um único dispositivo. Além de Ethernet, eles fornecem várias combinações de interfaces (Profibus-DP, CANopen, RS485, RS232, SmartWire-DT). Para Inclinar-soluções de Automação, a XC150 oferece um recurso para interligar diretamente para o SmartWire-DT e, portanto, permite a comunicação com o dispositivo de comutação de nível. A programação é realizada de acordo com a norma IEC 61131 (CoDeSys). todos os XC150 controladores estão equipados com um servidor web integrado.

Programa de entrega

A gama de produtos
SmartWire-DT coordenadores
Função
Com SmartWire-DT interface master
Adicional de interfaces de bus de campo
Ethernet
Servidor Web
OPC Server
Servidor Remoto
Sistema operacional
Windows CE 5.0 (licença incl.)
PLC-carta de condução
CoDeSys de tempo de execução (a licença completa)
Servidor Web integrado
sim
Construído-em interfaces
1 x Ethernet 10/100 Mbps
1 x dispositivo USB 2.0
1 x USB host 2.0
1 x RS485
1 x CANopen®/easyNet
1 x SmartWire-DT
Slots
para cartão SD: 1
Memória
Aplicação/marcador/reter dados
64 MB/4 KB/32 KB

Dados técnicos

Geral
Normas
EN 61131, UL 508
AprovaçõesAprovações
CE, cULus
EAC
Aprovaçõesclassificação de remessa
DNV GL
Aprovações
0000SPC-637
Temperatura ambiente
0 - +55 °C
Armazenamento [ϑ]
-20 - 60 °C
Grau de Proteção
IP20
Bateria (vida útil)
não substituível, BR2330 soldada no
Peso
De 0,49 kg
Fonte de alimentação
Tensão de alimentação
24 V DC
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
O máximo de perda de energia [Pv]
8,5 W
Nota na dissipação de calor
Dissipação de calor com o consumo de energia de 24 V
6 W para o dispositivo básico + 2,5 W para o módulo USB
CPU
Processador
CPU RISC de 32 Bits, 400 MHz
Memória
Código do programa/dados do programa
64MB
O tempo de ciclo para 1 k de instruções (Bit, Byte)
Normalmente 0.04 ms
Interfaces
Interfaces básicasEthernetPerfil
FTP
SMTP
HTTP
TCP
UDP
IP
Interfaces básicasEthernetTaxa de transferência de dados
100Base-TX
10Base-T MBit/s
Interfaces básicasEthernetPotencial de isolamento
500 Vr.m.s.
Interfaces básicasEthernetInterface de programação de
sim
Interfaces básicasEthernetLigações
RJ45
Interfaces básicasUSBUSB Host
USB 2.0
Interfaces básicasUSBPotencial de isolamento
Nenhum
Interfaces básicasUSBDispositivo USB
USB 2.0
Interfaces básicasUSBPotencial de isolamento
Nenhum
interfaces adicionaisPROFIBUS
–
interfaces adicionaisPODE
✓
interfaces adicionaisPODEPerfil
CANopen
easyNet (Mestre/Dispositivo)
interfaces adicionaisPODETaxa de transferência de dados
max. 1000 kbit/s
interfaces adicionaisPODEPotencial de isolamento
Nenhum
interfaces adicionaisPODEMódulo
127 Contagem
interfaces adicionaisPODELigações
9-pin D-sub (plug)
interfaces adicionaisSmartWire-DT
✓
interfaces adicionaisSmartWire-DTPerfil
SmartWire-DT
interfaces adicionaisSmartWire-DTTaxa de transferência de dados
max. 250 kbit/s
interfaces adicionaisSmartWire-DTPotencial de isolamento
Nenhum
interfaces adicionaisSmartWire-DTMódulo
99 Contagem
interfaces adicionaisSmartWire-DTLigações
Lâmina terminal SWD4-8MF2
interfaces adicionaisRS485
✓
interfaces adicionaisRS485Taxa de transferência de dados
max. 57.6 kbit/s
interfaces adicionaisRS485Potencial de isolamento
Nenhum
interfaces adicionaisRS485Ligações
9-pin D-sub (plug)
interfaces adicionaisRS232
–
RTC (relógio de tempo real)
sim

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
6 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
0 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC conjunto de dispositivo (EC002581)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / PLC conjunto de dispositivo ([email protected] [BAA707013])
Contém a função de blocos de construção
Sim
Contém dispositivo básico
Sim
Contém o módulo de rack
Nenhum
Contém fonte de alimentação
Sim
Contém entrada analógica do módulo
Nenhum
Contém módulo de saídas analógicas
Nenhum
Contém digital módulo de entrada
Nenhum
Contém módulo de saída digital
Nenhum
Contém o módulo de função
Sim
Contém a tecnologia de módulo de
Sim
Contém o módulo de comunicação
Sim
Contém unidade de memória
Sim
Contém o módulo de simulação
Nenhum
Contém cabo de ligação
Nenhum
Contém unidade de controle
Nenhum
Contém monitor
Nenhum
Contém software de programação
Nenhum
Contém engenharia de software
Sim
Contém visualização
Sim
Contém bibliotecas
Sim
Contém documentação
Sim
Contém outros componentes
Sim
Software pré-instalado
Nenhum

Aprovações

Padrões De Produto
UL508, cULus; IEC/EN 61131-2, CE
UL Arquivo Nº.
E205091
UL Controlo de Categoria Nenhuma.
NRAQ
CSA Arquivo.
UL relatório aplica-se para os e.u.a. e Canadá
CSA Classe Nenhuma.
-
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Grau de Proteção
IEC:IP20, UL/CSA Fita: tipo aberto

Dimensões

2723DIM-27
