> >>AING8 269517 ELECTRIC Fonte de Alimentação Universal
Produto anterior Próximo produto

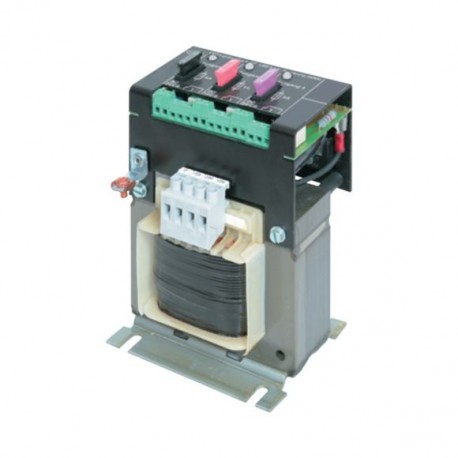

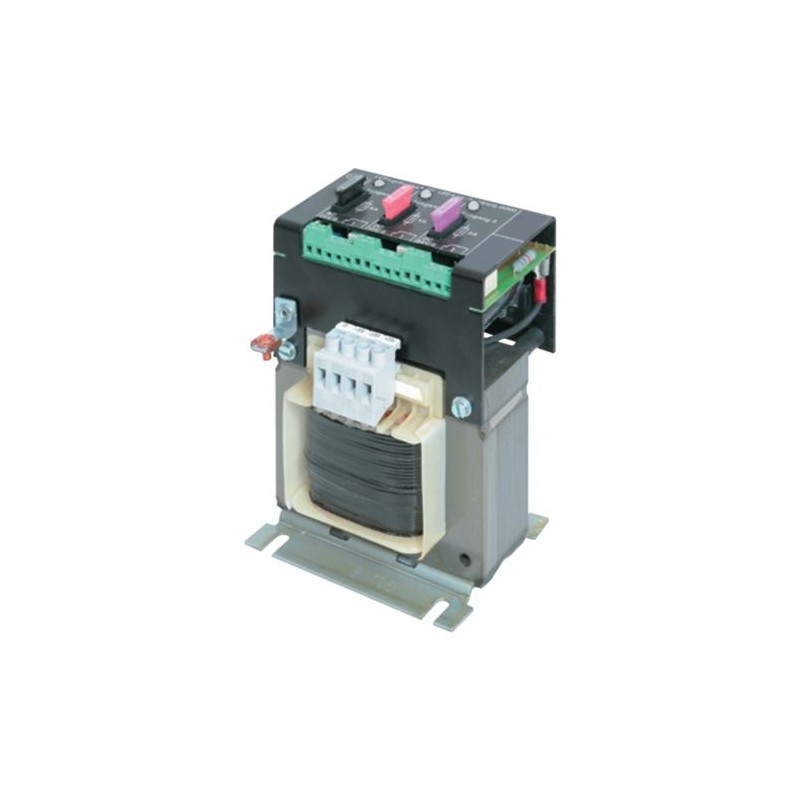

AING8 269517 EATON ELECTRIC Fonte de Alimentação Universal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

AING8 269517 EATON ELECTRIC Fonte de Alimentação Universal

AING8

269517

EATON-MOELLER

Fonte de Alimentação Universal

Mais detalhes


Controladores industriais (PLC) > Fonte de alimentação para sistema PLC

Transformadores

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $390.82
Preço unitário: $390.82

Quantidade Preço
1+$390.82
2+$390.82
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Unidade de fonte de alimentação, 1p, 192VA, prim 230VAC, sec. 24VAC, 24 V DC, 10 V DC
Fonte de alimentação Universal de unidade de fase única, transformador de segurança IEC/EN 61558-2-2, 2-6, VDE 0570 Parte 2-2, 2-6. potência nominal 192VA, um fusível por tensão de saída, um contato de comutação para o monitoramento e a anunciação, tensão nominal de entrada de 230V +- 5%, tensão nominal de saída: 24V AC / 8A, 10 V DC / 1A, 24V / 3A

Programa de entrega

A gama de produtos
Fonte de alimentação Universal unidade AING
Função básica
Alimentação monofásica

Cada tensão de saída de um fusível, um LED e um contato de comutação para o monitoramento e a anunciação


Não-tensões normais, a pedido,
Tensão de entrada nominal
230± 5 % V
Tensão nominal de saída
24 VCA, 10 DC, 24 V DC
Potência nominal
0.192 kVA
Max. corrente de saída
Oito
Um
3
Cu fator de
3,60 kg
Notas
  • Diagrama de circuitos:

Contatos de sinal

Tensão de comutação máx. 250 V CA/110 V DC

max. 1 Um

Comutação dever 62 VA/30 W

Indicação de LED

  • Tensão de saída presente: LED = verde
  • Fusível de falha/falta: LED = vermelho

Tamanho/ref. FK2 sejam utilizados fusíveis.

Dados técnicos

Geral
NormasConstruído e testado para
Transformador de segurança para
IEC/EN 61558-2-2/2-6
VDE 0570 parte 2-2/2-6
NormasAdequado para uso
IEC/EN 60204-1
VDE 0113
Temperatura ambiente
-25 - 40
Características
Terminações
●
Classe de isolamento
B
Frequência nominal
50 - 60 Hz
Primário tocar
± 5 %
Grau de Proteção
IP20
Separado enrolamentos
●
Totalmente vácuo-impregnados
●
Isolamento reforçado
●
Nominal fator de serviço
100 % DF

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
50 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC sistema de alimentação (EC000599)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS sistema de alimentação ([email protected] [AKE532014])
Tensão de entrada AC 50 Hz
230 - 230 V
Tensão de entrada AC 60 Hz
230 - 230 V
Tensão de entrada CC
0 - 0 V
Tipo de tensão (tensão de entrada)
AC
Max. corrente de entrada AC 50 Hz
0.83 Um
Max. corrente de entrada CA 60 Hz
0.83 Um
Max. corrente de entrada DC
0
Tipo de tensão de saída
AC/DC
Tensão de saída AC 50 Hz
24 - 24 V
Tensão de saída CA 60 Hz
24 - 24 V
Tensão de saída DC
24 - 24 V
Max. corrente de saída AC 50 Hz
8
Max. corrente de saída AC 60 Hz
8
Max. a corrente de saída da C.C.
3
Potência de saída
192 W
Redundância
Nenhum
Adequado para funções de segurança
Sim
Largura
110 mm
Altura
155 mm
Profundidade
90 mm

Dimensões

390X457

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
