> >>STN1,3(*/*) 204993 ELECTRIC controle do transformador de fase
Produto anterior Próximo produto

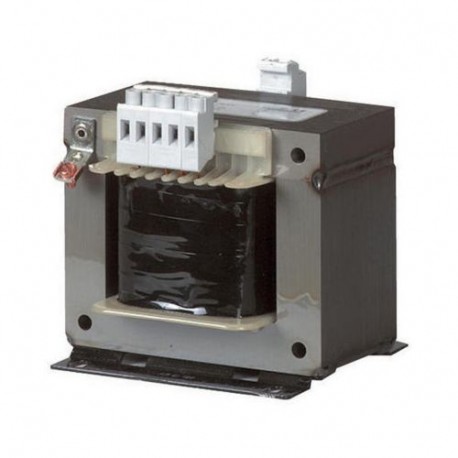

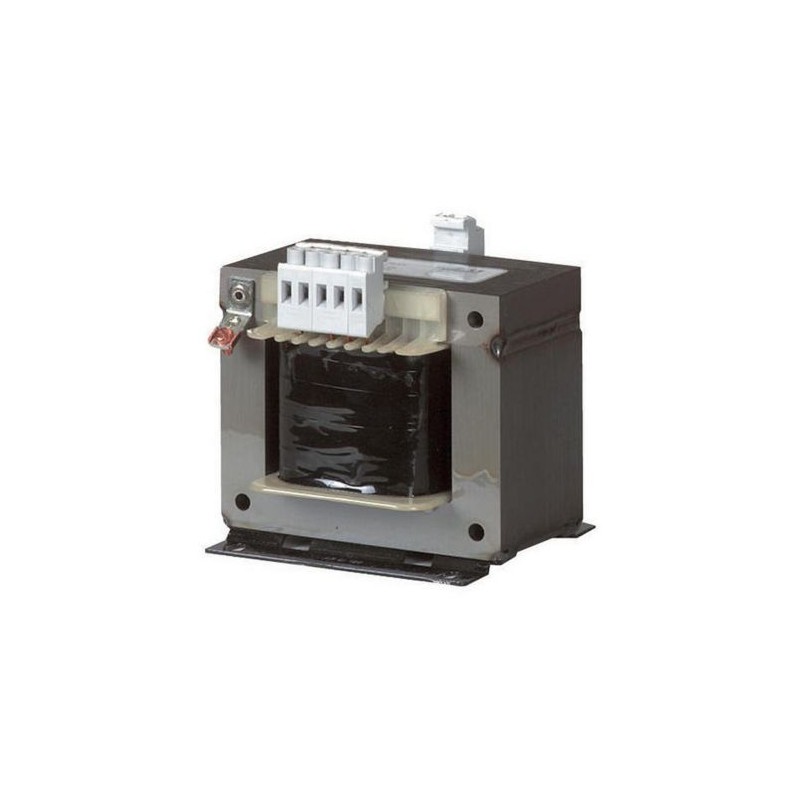

STN1,3(*/*) 204993 EATON ELECTRIC controle do transformador de fase Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

STN1,3(*/*) 204993 EATON ELECTRIC controle do transformador de fase

STN1,3(*/*)

204993

-

EATON-MOELLER

controle do transformador de fase

Transformador de controle; 1,3 k VA; Fase única; Tensão personalizável

Transformador de controle, 1,3 kVA, tensão com entrada 100 – 690 ± 5 % V, tensão de saída nominal 12 – 250 V

Mais detalhes


Disjuntores de baixa tensão > Transformador de controle monofásica

Transformadores

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $303.86
Preço unitário: $303.86

Quantidade Preço
1+$303.86
2+$298.09
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Transformador de controle, 1.3 kVA, tensão de entrada Nominal de 100 690 ± 5 % V, tensão Nominal de saída 12 – 250 V
Transformador de controle, a gama de Produtos: fase Única de transformadores de controle ST..., a função Básica: fase Única STN transformadores de controle, tensão de entrada Nominal: 100 – 690 ± 5 % V, tensão Nominal de saída: 12 – 250 V, potência Nominal: 1.3 kVA, Curto tempo de avaliação: 4.8 kVA, Grau de Proteção: IP00, Normas Construído e testado para: IEC/EN 61558-2-2, VDE 0570 Parte 2-2, Adequado para uso para: IEC/EN 60204-1, .VE-PT 13, VDE 0113, VDE 0100 Parte 410

Programa de entrega

A gama de produtos
Fase única de transformadores de controle de ST...
Função básica
Fase única STN transformadores de controle
Tensão de entrada nominal
100 – 690 ± 5 % V
Tensão nominal de saída
12 – 250 V
Potência nominal
1.3 kVA
Curto tempo de avaliação
4.8 kVA
Cu fator de
3,10 kg
Notas
  • A STN transformadores são adequados para uso em circuitos de controle VDE 0113 ou IEC/EN 60204.
  • UL/CSA somente até o primário e secundário 600 V (incl. tappings).
  • Ao fazer o pedido, o tipo de referência deve incluir os seguintes detalhes:

STN0,1(*/*)

1º curinga ≙ tensão de entrada Nominal

2º curinga ≙ tensão Nominal de saída

Exemplo para pedido

  • Parte desejada sem.: STN0,1
  • Desejado de entrada nominal tensão de 200 V
  • Desejado tensão de saída nominal de 18,5 V

O tipo correto de referência é

STN0,1(200/18,5)

Transformador de proteção disjuntor ￫#088907

Dados técnicos

Geral
NormasConstruído e testado para
IEC/EN 61558-2-2
VDE 0570 Parte 2-2
NormasAdequado para uso
IEC/EN 60204-1, .VE-PT 13
VDE 0113, VDE 0100 Parte 410
Temperatura ambiente
-25 - 40
Características
Terminações
● (< 115 A)
Conexão de terminais de
● (> 115 A)
Classe de isolamento
B
Frequência nominal
50 - 60 Hz
Primário tocar
± 5 %
Grau de Proteção
IP00
Separado enrolamentos
●
Totalmente vácuo-impregnados
●
Nominal fator de serviço
100 % DF
Características elétricas
Nota
O seguinte aplica-se a perda de carga, curto-circuito, perda (cobre perdas), curto-circuito, a tensão e a eficiência de valores: todos os detalhes que se relacionam a uma temperatura de 20 °C
Peso Total
14.1 kg
Sem-perdas de carga
46 W
Curto-circuito perdas
33 W
Curto-circuito tensão
2.1 %
Eficiência
0.94

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
79 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Um-fase do transformador de controle (EC002486)
De engenharia elétrica, automação, controle de processo / engenharia de Transformadores, conversor, bobina / transformador de Controle / Uma fase de controle do transformador ([email protected] [AAB620015])
Construído como transformador de segurança
Nenhum
Construído como transformador de isolamento
Nenhum
Construído como a poupança de energia do transformador
Nenhum
Tensão primária 1
100 - 690 V
Tensão primária 2
0 - 0 V
Tensão primária 3
0 - 0 V
Tensão primária 4
0 - 0 V
Tensão primária 5
0 - 0 V
Tensão primária 6
0 - 0 V
Tensão primária 7
0 - 0 V
Tensão primária 8
0 - 0 V
Tensão primária 9
0 - 0 V
Tensão primária de 10
0 - 0 V
Tensão secundária 1
12 - 250 V
Tensão secundária 2
0 - 0 V
Tensão secundária 3
0 - 0 V
Tensão secundária 4
0 - 0 V
Tensão secundária 5
0 - 0 V
Tensão secundária 6
0 - 0 V
Tensão secundária 7
0 - 0 V
Tensão secundária 8
0 - 0 V
Tensão secundária 9
0 - 0 V
Tensão secundária 10
0 - 0 V
Valor nominal de potência aparente
1300 VA
Tipo de material de isolamento de acc. IEC 85
B
Curto-circuito à prova de
Nenhum
Relativa de curto-circuito tensão
2.1 %
Largura
175 mm
Altura
223 mm
Profundidade
138 mm
Grau de proteção (IP)
IP00
Anel do núcleo
Nenhum
Adequado para montagem em PCB
Nenhum
Modular versão
Nenhum
Condutor de material
Cobre

Aprovações

Padrões De Produto
UL 506; UL5085-1; UL 5085-2; CSA-C22.2 Nº 66; CSA-C22.2 Nº 66.1-06; CSA-C22.2 Nº 66.2-06; IEC/EN 61558-2-2; marcação CE
UL Arquivo Nº.
E167225
UL Controlo de Categoria Nenhuma.
XPTQ2, XPTQ8
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma.
–
América Do Norte Certificação
UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
600 V CA
Grau de Proteção
IEC: IP00, UL/CSA Tipo: -

Dimensões

390X116
① Conexão de terminais de
② Máximo requisito de espaço
③ Com STN0,06-02 de conexão de aterramento na parte inferior

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
