> >>EMT6-DB(230V) 066401 ELECTRIC EMT6-DB-230 termistor relé
Produto anterior Próximo produto

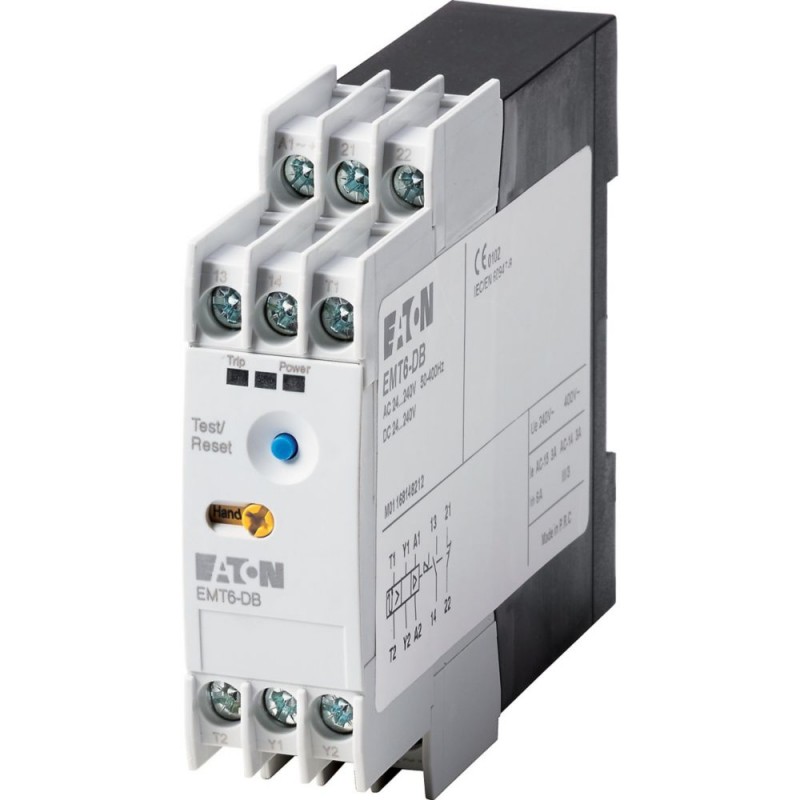

EMT6-DB(230V) 066401 EATON ELECTRIC EMT6-DB-230 termistor relé Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EMT6-DB(230V) 066401 EATON ELECTRIC EMT6-DB-230 termistor relé

EMT6-DB(230V)

066401

EATON-MOELLER

EMT6-DB-230 termistor relé

Mais detalhes


Relés > Dispositivo de controle de temperatura

Relés térmicos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $108.15
Preço unitário: $108.15

Quantidade Preço
1+$108.15
2+$102.34
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Termistor do relé de sobrecarga para proteção de máquinas, 230V50/60Hz, com bloqueio
Termistor relés de sobrecarga para proteção da máquina, sistema de abastecimento de erro de LED, classificada como controle de voltagem de 230V, 50-60Hz, conversível com/sem bloqueio de religamento, manual ou remoto de reposição, botão de teste, snap acessorios

Programa de entrega

A gama de produtos
EMT6 termistor do relé de sobrecarga para proteção da máquina
Função
Chave seletora com/sem reset manual
Para manual ou remoto de reposição
Botão de teste
Rede de alimentação e o LED de indicação de falha
Corrente operacional nominal [eue]
AC-15240 V [Ie]
3
CA--14300 V [Ie]
3
CA--14400 V [Ie]
3
CA--14
Valor aplica-se começando com o lançamento 001.
corrente térmica convencional [euth]
6 Um
Nominal tensão de controle [Us]
230 V 50/60 Hz V
Notas

Observar o manual de MN03407006Z-DE/PT.

Pode ser snap montado sobre uma top-hat ferroviário, a norma IEC/EN 60715.

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660, EN 55011
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78; calor Úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 45 °C
Temperatura ambienteArmazenamento
- 45 - 85 °C
Posição de montagem
Conforme necessário
Peso
0,15 kg
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
10 g
Grau de Proteção
IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Isolamento de segurança EN 61140entre os contatos
250 V CA
Isolamento de segurança EN 61140entre os contatos e a fonte de alimentação
250 V CA
Auxiliar de controle e circuitos de
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Valor aplica-se começando com o lançamento 001.
Categoria de sobretensão/grau de poluição
III/3
Terminal capacidades Auxiliar e circuitos de controleSólidos
1 x (0.5 - 2.5)
2 x (0.5 - 1.5) mmDois
Terminal capacidades Auxiliar e circuitos de controleFlexível com virola
1 x (0.5 - 2.5)
2 x (0.5 - 1.5) mmDois
Terminal capacidades Auxiliar e circuitos de controleSólido ou trançado
20 - 14 AWG
Terminais de parafuso
M3.5
Torque de aperto
1.2 Nm
FerramentasChave de fenda Pozidriv
2 Tamanho
FerramentasChave de fenda padrão
1 x 6 mm
Auxiliar de circuito de alimentação
Tensão nominal de isolamento [Ueu]
300 V
Tensão nominal de isolamento [Ueu]
400 V
Valor aplica-se começando com o lançamento 001.
Corrente operacional nominal [eue]CA--14Fazer contato300 V [Ie]
3
Corrente operacional nominal [eue]CA--14Fazer contato380 V, 400 V, 415 V [Ie]
3
Corrente operacional nominal [eue]CA--14Fazer contato
Valor aplica-se começando com o lançamento 001.
Corrente operacional nominal [eue]CA--14Quebrar o contato300 V [Ie]
3
Corrente operacional nominal [eue]CA--14Quebrar o contato380 V, 400 V, 415 V [Ie]
3
Corrente operacional nominal [eue]CA--14Quebrar o contato
Valor aplica-se começando com o lançamento 001.
Corrente operacional nominal [eue]AC-15Fazer contato220 V, 230 V, 240 V [Ie]
3
Corrente operacional nominal [eue]AC-15Fazer contato300 V [Ie]
1 Um
Corrente operacional nominal [eue]AC-15Fazer contato380 V, 400 V, 415 V [Ie]
1 Um
Corrente operacional nominal [eue]AC-15Fazer contato
Valor aplica-se começando com o lançamento 001.
Corrente operacional nominal [eue]AC-15Quebrar o contato220 V, 230 V, 240 V [Ie]
3
Corrente operacional nominal [eue]AC-15Quebrar o contato300 V [Ie]
1 Um
Corrente operacional nominal [eue]AC-15Quebrar o contato380 V, 400 V, 415 V [Ie]
1 Um
Corrente operacional nominal [eue]AC-15Quebrar o contato
Valor aplica-se começando com o lançamento 001.
Max. proteção de curto-circuito do dispositivoFusível [gG/gL]
6 Um
Circuito de controle
Tensão nominal de isolamento [Ueu]
240 V
Tensão operacional nominal [Ue]
230 V
Pick-up e drop-out valores
0.85 - 1.1 x Ue
Consumo de potênciaAC
3.5 VA
Consumo de potênciaDC
2 W
Viagem a aprox.
3600 Ω
Recuperação de aprox.
1600 Ω
Circuito do Sensor
Circuito do Sensor de parâmetros em USe +20 °C:
max. O comprimento do cabo para sensor de 250m (não isolado)
Total resistência fria ∑ RK≦ 1500 Ω
- RT1-T2(T1, T2 curto circuito): euT1-T2= 1.9 mA
- RT1-T2(4 ω): UT1-T2= max. 3 V DC, EUT1-T2= max. 0.8 mA
- RT1-T2(T1, T2 aberto): UT1-T2= 5.1 V DC typ. (5.5 V DC máx.)
Compatibilidade eletromagnética (EMC)
A descarga eletrostática (ESD)norma aplicada
IEC/EN 61000-4-2
A descarga eletrostática (ESD)A descarga de ar
8 kV
A descarga eletrostática (ESD)Contato descarga
6 kV
Campos eletromagnéticos (RFI)norma aplicada
IEC/EN 61000-4-3
Campos eletromagnéticos (RFI)
De 80 a 1000 MHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m
Rádio supressão de interferência
EN 55011
Classe B
Explosão
Cabos de alimentação: 2
Os cabos de sinal: 1
de acordo com a norma IEC/EN 61000-4-4 kV
poder de pulsos (Surto)
2 kV (simétricas)
4 kV (assimétrico)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V

Verificação de projeto como de acordo com a IEC/EN 61439

Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1.5 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C

Dados técnicos ETIM 7.0

Relés (EG000019) / Temperatura relé de monitoração (EC001446)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / Temperatura do equipamento de monitorização ([email protected] [AKF104014])
Tipo de conexão elétrica
Conexão a parafuso
Avaliado controle de tensão de alimentação Nos no AC 50HZ
230 - 230 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
230 - 230 V
Avaliado controle de tensão de alimentação-Nos em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Com destacável grampos
Nenhum
Número de circuitos de medição
Um
Erro de registro possível
Nenhum
Reset externo possível
Sim
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato
Zero
Temperatura faixa de medição
0 - 0 °C
Faixa de medição de resistência
750 - 12000 Ohm
Largura
23 mm
Altura
84 mm
Profundidade
104 mm

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC/EN 60947-8; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Max. Tensão Nominal
600 V CA
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Características

230U002
230U003

Dimensões

230X009
2327DIM-22
Aplica-se ao lançamento 001 e superior

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
