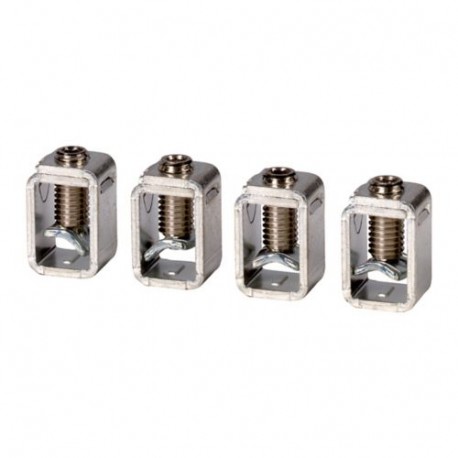

NZM3-4-XKC 266783 0004358872 EATON ELECTRIC Borne Freio, 4P
NZM3-4-XKC
266783
0004358872
EATON-MOELLER
Borne Freio, 4P
Disjuntores de baixa tensão > Jogo de cabos para disjuntor
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação

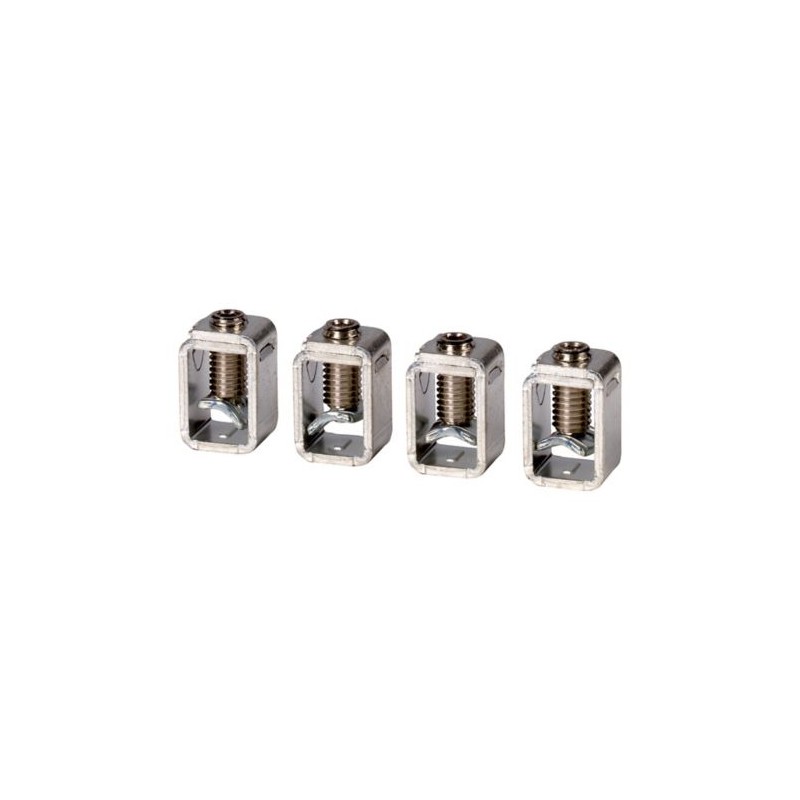

▲Caixa de terminais, 4p, até 630A, tamanho 3
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Notas: parte nenhuma. o sufixo e parte não. conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores. Kit de conversão para disjuntor com conexão a parafuso. Montados dentro do invólucro da chave. O = equipado na parte superior. U = montado na parte inferior. U e ≧ 525 VAC. Use NZM3(-4)-XKSA tampa. Usar anilhas com flexível e altamente flexível condutores., observar limitada a capacidade do terminal através de manga. Pode ser usado para: NZM3(-4), PN3(-4), N(N/S)3(-4)
Programa de entrega
Número de condutores
4 pólos
Acessórios
Caixa de terminais
Corrente nominal [eun]
≦ 630 A
Para uso com
NZM3(-4), PN3(-4), N(S)3(-4)
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cu cabo
Terminal de capacidadesflexível
1 x 35 - 240
2 x 16 - 120 mmDois
2 x 16 - 120 mmDois
AWG/kcmil
1 x 2 - 500 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
até 500 A:
min. 6 x 16 x 0,8
max. 10 x 24 x 1.0
Ou
max. 11 x 21 x 1.0
630 A: 10 x 24 x 1,0 + 5 x 24 x 1,0 oder (2 x) 8 x 24 x 1.0 mmDois
min. 6 x 16 x 0,8
max. 10 x 24 x 1.0
Ou
max. 11 x 21 x 1.0
630 A: 10 x 24 x 1,0 + 5 x 24 x 1,0 oder (2 x) 8 x 24 x 1.0 mmDois
Notas
Digite o sufixo e o tipo de conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.
Kit de conversão para disjuntor com conexão a parafuso.
Montados dentro do invólucro da chave
O = para montagem no topo
U = para o encaixe na parte inferior
Ue≧ 525 V AC:
- Use NZM3(-4)-XKSA tampa.
Uso flexível e altamente flexível condutores de anilhas, nota máxima. a capacidade do terminal quando utilizar anilhas.
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Quatro
Modelo
Outros
Dimensões
