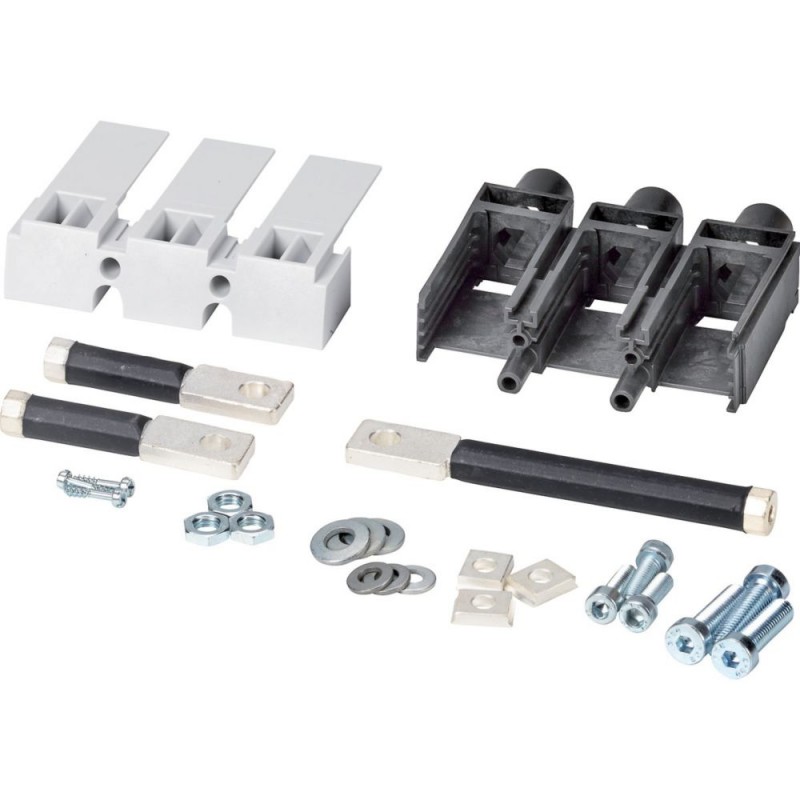

+NZM2-XKRU 266764 EATON ELECTRIC Posterior 3P conexão Inferior
+NZM2-XKRU
266764
EATON-MOELLER
Posterior 3P conexão Inferior. Só pode ser vendido montado.
Disjuntores de baixa tensão > Jogo de cabos para disjuntor
Acessórios NZM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Conexão na parte traseira, inferior 3p
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. o sufixo e parte não. conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores. O = para montagem no topo. U = para o encaixe na parte inferior. Pode ser usado para: NZM2(-4), PN2(-4), N2(-4)
Programa de entrega
Número de condutores
3 pólo
Acessórios
Ligação traseira
Corrente nominal [eun]
Cu 300, Al 250 A
Para uso com
NZM2, PN2, N2
Posição de montagem
Montado na parte inferior
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cabo de cobre bornes
Alumínio terminal do cabo
Alumínio terminal do cabo
Terminal de capacidadesflexível
1 x 10 - 185
2 x 4 - 70
1 x 10 - 50
2 x 10 - 50 mmDois
2 x 4 - 70
1 x 10 - 50
2 x 10 - 50 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
≧ 2 x 16 x 0,8
≦ 6 x 24 x 0,5 mm
≦ 6 x 24 x 0,5 mm
Cobre barramento largura x espessura [Largura]
≧ 16 x 5
≦ 24 x 8 mm
≦ 24 x 8 mm
Notas
Digite o sufixo e o tipo de conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.
O = para montagem no topo
U = para o encaixe na parte inferior
Dados técnicos
Geral
Posição de montagem
Montado na parte inferior
Verificação de projeto como de acordo com a IEC/EN 61439
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Três
Modelo
Outros
Dimensões
