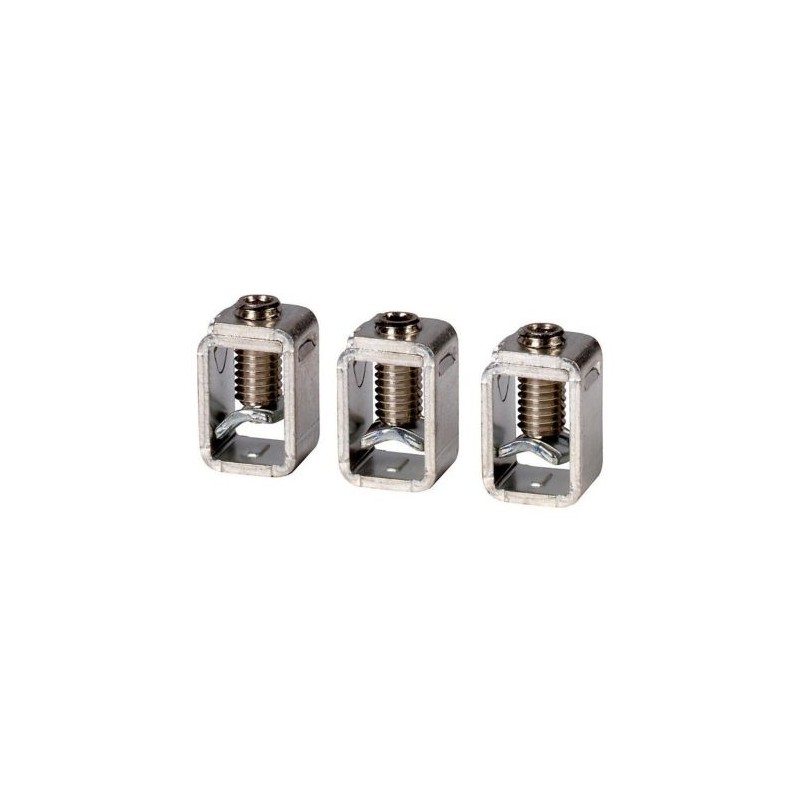

NZM2-160-XKC 262240 0004358778 EATON ELECTRIC Borne Freio, 3P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM2-160-XKC 262240 0004358778 EATON ELECTRIC Borne Freio, 3P

NZM2-160-XKC

262240

0004358778

EATON-MOELLER

Borne Freio, 3P

Terminal de flange, 3P, até 160 A

Terminal de checkout, 3p, até 160 A

Mais detalhes


Disjuntores de baixa tensão > Jogo de cabos para disjuntor

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $31.26
Preço unitário: $31.26

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Caixa de terminais, 3p, até 160
Acessórios opcionais para disjuntor série NZM oferece um portfólio abrangente de possibilidades de aplicação para uso em todo o mundo. Modular grupos funcionais fazer a montagem flexível e simples. Notas: parte nenhuma. o sufixo e parte não. conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores. Kit de conversão para disjuntor com conexão a parafuso. Montados dentro do invólucro da chave. O = para montagem no topo. U = para o encaixe na parte inferior. U e ≧ 525 VAC. Use a tampa NZM2(-4)-XKSA. Usar anilhas com flexível e altamente flexível condutores. Max. seção transversal mostrada só pode ser ligado quando o flexível e sem anilhas. Pode ser usado para: NZM2(-4), PN2(-4), N(N/S)2(-4)

Programa de entrega

Número de condutores
3 pólo
Acessórios
Caixa de terminais
Corrente nominal [eun]
≦ 160
Para uso com
NZM2(-4), PN2(-4), N(S)2(-4)
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cu cabo
Terminal de capacidadesflexível
1 x 10 - 185
2 x 4 - 70
Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo. mmDois
AWG/kcmil
1 x 12 - 350 mmDois
Terminal de capacidades
Cu de faixa (número de segmentos x largura x segmento de espessura)
min. 2 x 9 x 0,8
max. 10 x 16 x 0,8
Ou
max. (2 x) 8 x 15,5 x 0,8 mmDois
Notas

Digite o sufixo e o tipo de conter peças para um disjuntor do lado na parte superior ou inferior para 3 ou 4 pólos disjuntores.

Kit de conversão para disjuntor com conexão a parafuso.

Montados dentro do invólucro da chave

O = para montagem no topo

U = para o encaixe na parte inferior

Ue≧ 525 V AC:

  • Use a tampa NZM2(-4)-XKSA.

Usar anilhas com flexível e altamente flexível condutores. Max. seção transversal mostrada só pode ser ligado quando o flexível e sem anilhas.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Três
Modelo
Outros

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E31593
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1432-01
América Do Norte Certificação
UL, CSA
Adequado para
Consulte o principal componente de informação

Dimensões

123X476
① 3-pólo
② De 4 pólos
