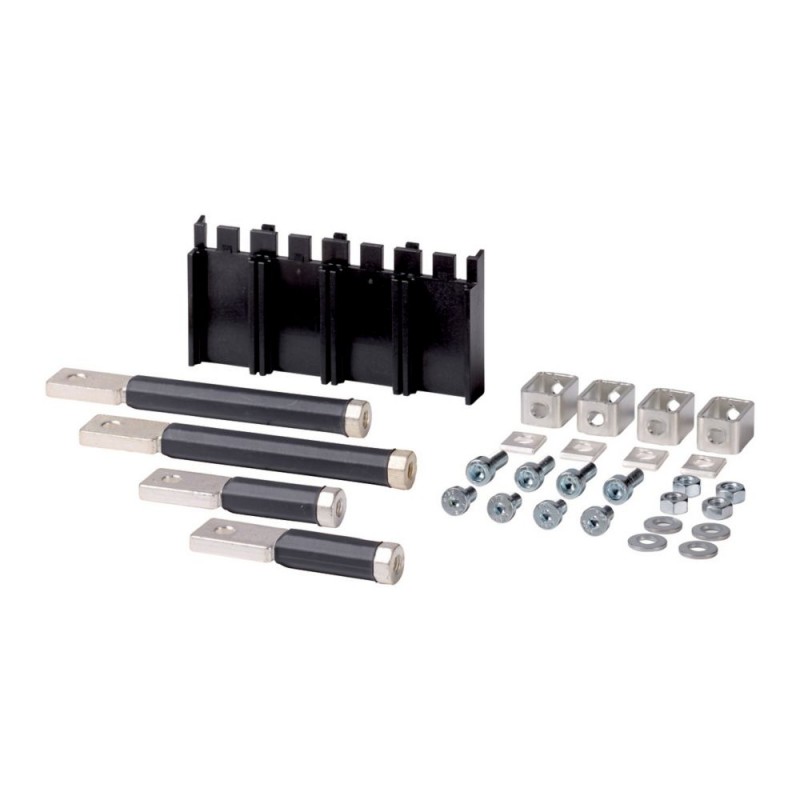

NZM1-4-XKR 266737 EATON ELECTRIC conexão traseira, 4P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1-4-XKR 266737 EATON ELECTRIC conexão traseira, 4P

NZM1-4-XKR

266737

EATON-MOELLER

conexão traseira, 4P

Mais detalhes


Disjuntores de baixa tensão > Jogo de cabos para disjuntor

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $68.22
Preço unitário: $68.22

Quantidade Preço
1+$68.22
2+$58.00
3+$53.84
4+$52.94
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Conexão, na traseira, 4p, 1 página, tamanho 1
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: parte nenhuma. contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos muda. Pode ser usado para: NZM1(-4), PN1(-4), N(N/S)1(-4)

Programa de entrega

Número de condutores
4 pólos
Acessórios
Ligação traseira
Corrente nominal [eun]
≦ 160
Para uso com
NZM1-4, PN1-4, N(S)1-4
Terminal de capacidades
Tipo de condutorCu/Al cabo
Cabo de cobre bornes

Alumínio terminal do cabo
Terminal de capacidadesflexível
1 x 2,5 - 25
2 x 2,5 - 25
1 x 10 - 35
2 x 10 - 35 mmDois
Terminal de capacidades
Cobre barramento largura x espessura [Largura]
≦ 12 x 5
≦ 16 x 5 mm
Notas

Tipo contém peças para um terminal localizado na parte superior ou inferior para 3 ou 4 pólos de disjuntores.

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Fiação definido para o circuito de alimentação do disjuntor (EC002050)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Fiação conjunto de disjuntor ([email protected] [ACN957011])
Adequado para o número de pólos
Quatro
Modelo
Outros

Dimensões

123X322
