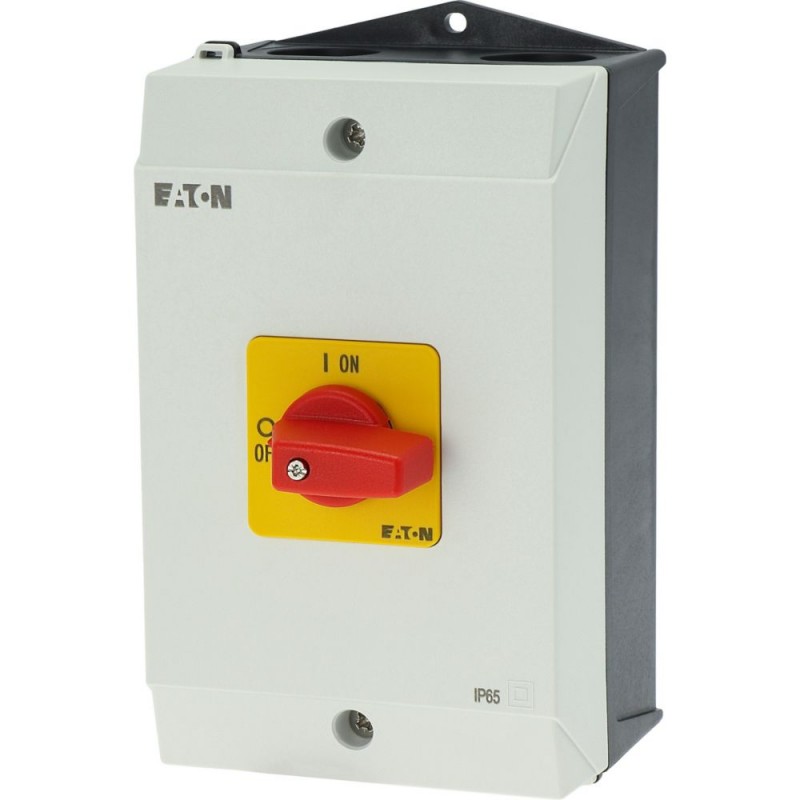

P1-32/I2-RT 207321 EATON ELECTRIC interruptor Break, 3P, ou seja: 32A 440V AC-21 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

P1-32/I2-RT 207321 EATON ELECTRIC interruptor Break, 3P, ou seja: 32A 440V AC-21

P1-32/I2-RT

207321

EATON-MOELLER

interruptor Break, 3P, ou seja: 32A 440V AC-21

Mais detalhes


Disjuntores de baixa tensão > Suporte

Desconexões e Comutadores Cam

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $93.35
Preço unitário: $93.35

Quantidade Preço
1+$93.35
2+$81.48
3+$75.21
4+$71.66
5+$71.58
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
A gama de produtos
 Interruptor On-Off
Parte do grupo de referência
 P1
PARADA de emergência
 De emergência desligar a função
com o polegar vermelho aderência e amarelo placa frontal
Informações sobre o equipamento fornecido
 Contato auxiliar ou condutor neutro montado pelo usuário.
Número de pólos
 3 pólo
Contatos auxiliares
Geral
Normas
 IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Entre
 °C -25 - +40
Categoria de sobretensão/grau de poluição
 III/3
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Mecânica, resistência ao choque
 g 15
Posição de montagem
 Conforme necessário
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
 Dedo e volta da mão-prova
Contactos
As variáveis mecânicas
Número de pólos
 3 pólo
Contatos auxiliares
N/S 0
N/C 0
Características elétricas
Tensão nominal de operação
 Ue V AC 690
Nominal ininterrupta de corrente
 Euu Um 32
Nota sobre a nominal ininterrupta corrente !u
 Nominal ininterrupta corrente Iu é especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12
AB 25 % DF
 x Ie 2
AB 40 % DF
 x Ie 1.6
AB 60 % DF
 x Ie 1.3
Curto-circuito
Fusível
 Um gG/gL 50
Nominal de curta duração admissível corrente (1 s atuais)
 Eucw Umrms 640
Nota sobre nominal de curta duração admissível corrente lcw
 Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente
 Qi kA 80
Capacidade de comutação de
 Um 320
Um
230 V
 Um 260
400/415 V
 Um 300
500 V
 Um 290
690 V
 Um 250
Isolamento de segurança EN 61140
entre os contatos
 V AC 440
Atual de perda de calor por contato eue
 W 1.8
Vida útil mecânica
 Operações x 106 > 0.3
Frequência máxima
 Operações/h 1200
AC
AC-3
Classificação de carga do motor interruptor de
 P kW
220 V 230 V
 P kW 7.5
400 V 415 V
 P kW 13
500 V
 P kW 18.5
690 V
 P kW 15
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 26.4
400 V 415 V
 Eue Um 26.4
500 V
 Eue Um 23.4
690 V
 Eue Um 14.7
AC-21A
Corrente operacional nominal do interruptor
440 V
 Eue Um 32
AC-23A
Classificação do Motor AC-23A, 50 - 60 Hz
 P kW
230 V
 P kW 7.5
400 V 415 V
 P kW 15
500 V
 P kW 18.5
690 V
 P kW 15
Corrente operacional nominal do motor chave de carga
230 V
 Eue Um 32
400 V 415 V
 Eue Um 32
500 V
 Eue Um 30
690 V
 Eue Um 19.8
DC
CC-1, de abertura com Carga parâmetros L/R = 1 ms
Corrente operacional nominal
 Eue Um 32
Tensão por contato par em série
 V 60
DC-23A, carga do motor switchL/R = 15 ms
24 V
Corrente operacional nominal
 Eue Um 25
Contactos
 Quantidade 1
48 V
Corrente operacional nominal
 Eue Um 25
Contactos
 Quantidade 2
60 V
Corrente operacional nominal
 Eue Um 25
Contactos
 Quantidade 2
120 V
Corrente operacional nominal
 Eue Um 12
Contactos
 Quantidade 3
Circuito de controle de segurança de 24 V DC, 10 mA
 Probabilidade de falha HF < 10-5, < 1 falha em operações de 100000
Terminal de capacidades
Sólido ou trançado
 mm2 1 x (1,5 - 6)
2 x (1,5 - 6)
Flexível com virolas DIN 46228
 mm2 1 x (1 - 4)
2 x (1 - 4)
Terminais de parafuso
 M4
Max. torque de aperto
 Nm 1.6
Técnico de segurança parâmetros:
Notas
 B10dvalores conforme EN ISO 13849-1, tabela C1
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 32
Dissipação de calor por pólo, dependente da corrente
 Pvid W 1.8
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 40
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Por favor informe-se
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010])
Versão do interruptor principal
 Nenhum
Versão de manutenção/serviço interruptor
 Nenhum
Versão do interruptor de segurança
 Nenhum
Versão de parada de emergência de instalação
 Nenhum
Versão do interruptor de marcha à ré
 Nenhum
Max. nominal tensão de operação Ue CA
 V 690
Tensão
 V 690 - 690
Avaliado permanente de corrente Ui
 Um 32
Avaliado permanente de corrente AC-21, 400 V
 Um 32
Nominal de operação de alimentação em AC-3, 400 V
 kW 13
Nominal de curta duração admissível corrente lcw
 kA 0.64
Nominal de operação de alimentação em AC-23, 400 V
 kW 15
De alimentação de comutação em 400 V
 kW 15
Condicionado nominal corrente de curto-circuito Iq
 kA 80
Número de pólos
 3
Número de contatos auxiliares como contato normalmente fechado
 0
Número de contatos auxiliares como contato normalmente aberto
 0
Número de contatos auxiliares como contato
 0
O Motor de acionamento opcional
 Nenhum
Motor da unidade integrada
 Nenhum
Liberação de tensão opcional
 Nenhum
Construção de dispositivos
 Completo do dispositivo em habitação
Apropriado para a terra de montagem
 Sim
Adequado para montagem frontal de 4 furos
 Nenhum
Adequado para montagem frontal centro
 Nenhum
Adequado para instalação de quadro de distribuição
 Nenhum
Adequado para intermediário de montagem
 Nenhum
Cor do elemento de controle
 Vermelho
Tipo de elemento de controle
 Alternância
Interlockable
 Nenhum
Tipo de conexão elétrica do circuito principal
 Conexão a parafuso
Grau de proteção (IP), airbag lateral
 IP65
Aprovações
Padrões De Produto UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº. E36332
UL Controlo de Categoria Nenhuma. NLRV
CSA Arquivo. 12528
CSA Classe Nenhuma. 3211-05
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Sim, em combinação com +AN-I2 (105866)
Adequado para Ramo de circuitos, adequado como motor desligar
Grau de Proteção IEC: IP65; UL/CSA Tipo 1, 12
Dimensões
IL03802001Z (AWA1150-1689) interruptores-Seccionadores em compartimentos isolados
>>
