Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204

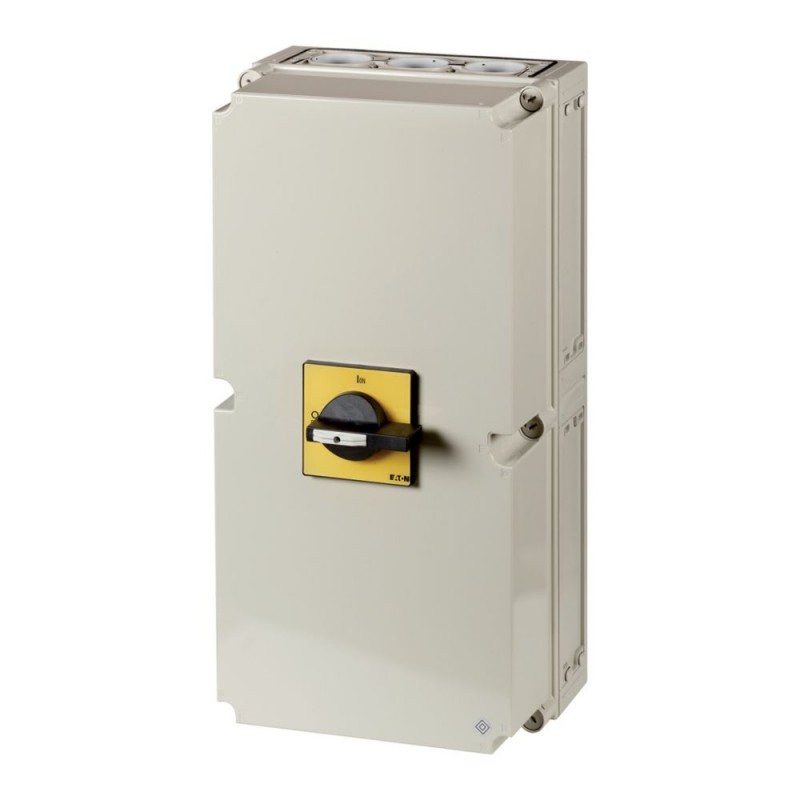

Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteEntre
-25 - +40 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Posição de montagem
Conforme necessário
As variáveis mecânicasNúmero de pólos
6 pólo
As variáveis mecânicasContatos auxiliares 1 N/S
As variáveis mecânicasContatos auxiliares 1 N/C
Características elétricasTensão operacional nominal [Ue]
690 V AC
Características elétricasNominal ininterrupta de corrente [Iu]
315 A
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Aberto = 315, fechado= 275 A
Classificação de carga com operação intermitente, classe 12AB 25 % DF
2 x Ie
Classificação de carga com operação intermitente, classe 12AB 40 % DF
1.6 x Ie
Classificação de carga com operação intermitente, classe 12AB 60 % DF
1.3 x Ie
Curto-circuitoFusível
315 A gG/gL
Nominal de curta duração admissível corrente (1 s atuais) [eucw]
4200 Umrms
Nota sobre nominal de curta duração admissível corrente lcw
Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente [Iq]
5 kA
Capacidade de comutação de
cos ϕ capacidade de tomada, conforme a norma IEC 60947-3
2390 Um
Capacidade nominal de desligamento cos ϕ IEC 60947-3230 V
1910
Capacidade nominal de desligamento cos ϕ IEC 60947-3400/415 V
De 1800 A
Capacidade nominal de desligamento cos ϕ IEC 60947-3500 V
1200
Capacidade nominal de desligamento cos ϕ IEC 60947-3690 V
420 Um
Isolamento de segurança EN 61140entre os contatos
440 V CA
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
11 W
Isolamento de segurança EN 61140Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
0.2 CO
Vida útil mecânica [Operações]
> 0,1 x 10Seis
A máxima freqüência de operação [de Operações/h]
Cinqüenta
ACAC-3Classificação de carga do motor interruptor [P]220 V 230 V [P]
37 kW
ACAC-3Classificação de carga do motor interruptor [P]230 V Estrela-delta [P]
37 kW
ACAC-3Classificação de carga do motor interruptor [P]400 V 415 V [P]
55 kW
ACAC-3Classificação de carga do motor interruptor [P]400 V Estrela-delta [P]
55 kW
ACAC-3Classificação de carga do motor interruptor [P]500 V [P]
37 kW
ACAC-3Classificação de carga do motor interruptor [P]500 V, em Estrela-delta [P]
37 kW
ACAC-3Classificação de carga do motor interruptor [P]690 V [P]
37 kW
ACAC-3Classificação de carga do motor interruptor [P]690 V Estrela-delta [P]
37 kW
ACAC-3Corrente operacional nominal do motor chave de carga230 V [Ie]
126 A
ACAC-3Corrente operacional nominal do motor chave de carga400 V 415 V [Ie]
105 A
ACAC-3Corrente operacional nominal do motor chave de carga400 V estrela-delta [eue]
105 A
ACAC-3Corrente operacional nominal do motor chave de carga500 V [Ie]
78
ACAC-3Corrente operacional nominal do motor chave de carga500 V, em estrela-delta [eue]
78
ACAC-3Corrente operacional nominal do motor chave de carga690 V [Ie]
42
ACAC-21ACorrente operacional nominal do interruptor440 V [Ie]
315 A
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]230 V [P]
75 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
132 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]500 V [P]
132 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]690 V [P]
37 kW
ACAC-23ACorrente operacional nominal do motor chave de carga230 V [Ie]
239 Um
ACAC-23ACorrente operacional nominal do motor chave de carga400 V 415 V [Ie]
245 A
ACAC-23ACorrente operacional nominal do motor chave de carga500 V [Ie]
184 A
ACAC-23ACorrente operacional nominal do motor chave de carga690 V [Ie]
42
DCCC-1, de abertura com Carga parâmetros L/R = 1 msCorrente operacional nominal [eue]
315 A
DCCC-1, de abertura com Carga parâmetros L/R = 1 msTensão por contato par em série
42 V
DCDC-23A, carga do motor switchL/R = 15 ms24 VCorrente operacional nominal [eue]
250 A
DCDC-23A, carga do motor switchL/R = 15 ms24 VContactos
1 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms48 VCorrente operacional nominal [eue]
250 A
DCDC-23A, carga do motor switchL/R = 15 ms48 VContactos
2 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms60 VCorrente operacional nominal [eue]
125 A
DCDC-23A, carga do motor switchL/R = 15 ms60 VContactos
3 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms120 VCorrente operacional nominal [eue]
50 Um
DCDC-23A, carga do motor switchL/R = 15 ms120 VContactos
3 Quantidade
DCDC-13, interruptores de Controle L/R = 50 msCorrente operacional nominal [eue]
250 A
Circuito de controle de segurança de 24 V DC, 10 mA [Falha de probabilidade]
< 10-5,< 1 falha em 100.000 operações de comutação HF
Sólido ou trançado
185 mmDois
Mini conexão do condutor com barramentos
1 x (25 x 5)
2 x (20 x 3) mmDois
Terminais de parafuso
M12
Torque de aperto dos terminais de parafuso
14 Nm
Técnico de segurança parâmetros:
Notas
B10dvalores conforme EN ISO 13849-1, tabela C1
A classificação de dados para tipos de aprovados
A capacidade do TerminalTerminais de parafuso
M12
A capacidade do TerminalTorque de aperto
125 lb
