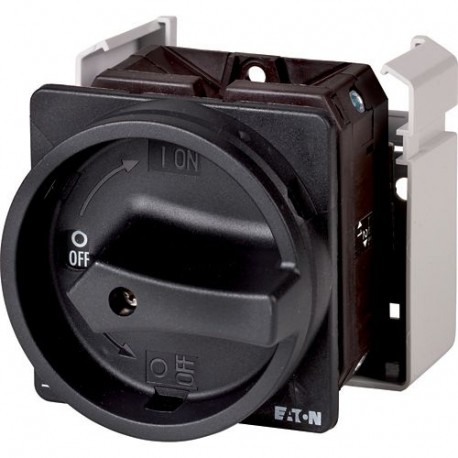

T5B-4-8344/EA/SVB-SW 092061 EATON ELECTRIC came, ou seja: 63A 440V AC-21 Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

T5B-4-8344/EA/SVB-SW 092061 EATON ELECTRIC came, ou seja: 63A 440V AC-21

T5B-4-8344/EA/SVB-SW

092061

EATON-MOELLER

came, ou seja: 63A 440V AC-21

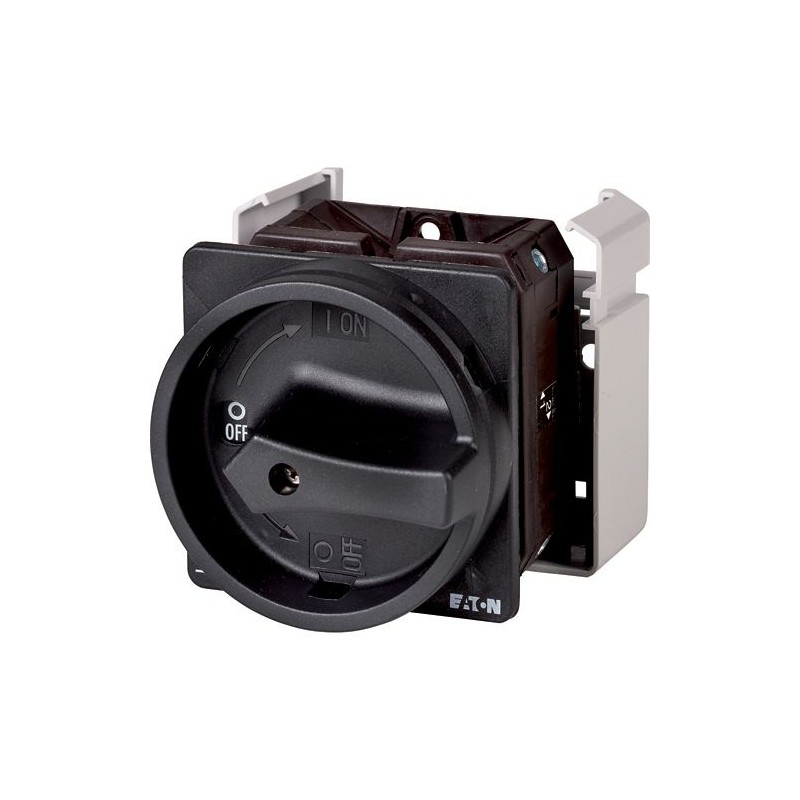

Interruptor Geral 8 polos 63 A 90° Alça de montagem embutida

Interruptor principal, T5B, 63 A, embutido, 4 unidade(s) de contato, 8 polos, função STOP, com alça giratória preta e anel de travamento, travável na posição 0 (desligada)

Mais detalhes


Disjuntores de baixa tensão > Suporte

Desconexões e Comutadores Cam

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $247.72
Preço unitário: $247.72

Quantidade Preço
1+$247.72
2+$240.29
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Interruptor principal, T5B, 63 A, montagem embutida, 4 de contato unidade(s), de 8 pólos, PARAR a função, Com preto manopla rotativa e o anel de travamento, Bloqueável na posição 0 (Desligado)
Interruptor principal, a gama de Produtos: o interruptor Principal, manutenção interruptor, interruptor de Reparação, Parte de grupo de referência: T5B, Função Stop: PARAR a função, Com preto manopla rotativa e anel de fixação, de 8 pólos, instalação de Bloqueio: Bloqueável na posição 0 (Desligado), Grau de Proteção Frontal IP65, Projeto: montagem embutida, Alternar o ângulo de visão: 90 °, potência do Motor AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Nominal ininterrupta corrente: Ui = 63 A, 4 contacte unidade(s), Normas: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, seccionadora de acordo com IEC/EN 60947-3

Programa de entrega

A gama de produtos
Interruptor principal
interruptor de manutenção
A opção reparar
Parte do grupo de referência
T5B
A Função De Paragem
A função de PARAGEM
Com preto manopla rotativa e anel de bloqueio
Número de pólos
8-pólo
Instalação de bloqueio
Bloqueável na posição 0 (Desligado)
Grau de Proteção
Da parte dianteira IP65
Design
montagem embutida
000Z427
Contato sequência
115S012-2
Ângulo de comutação
90 °
Projeto número
Oito mil trezentos e quarenta e quatro
Função
1150SPC-194
Classificação do Motor AC-23A, 50 - 60 Hz [P]
400 V [P]
De 30 kW
Nominal ininterrupta de corrente [Iu]
63 A
Nota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Número de contacto unidades
4 contacte unidade(s)

Dados técnicos

Geral
Normas
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interruptor-seccionador de acordo com a norma IEC/EN 60947-3
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
-25 - +40 °C
Categoria de sobretensão/grau de poluição
III/3
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Mecânica, resistência ao choque
15 g
Posição de montagem
Conforme necessário
Contactos
As variáveis mecânicasNúmero de pólos
8-pólo
Características elétricasTensão operacional nominal [Ue]
690 V AC
Características elétricasNominal ininterrupta de corrente [Iu]
63 A
Características elétricasNota sobre a nominal ininterrupta corrente !u
Nominal ininterrupta corrente Iué especificado para max. seção transversal.
Classificação de carga com operação intermitente, classe 12AB 25 % DF
2 x Ie
Classificação de carga com operação intermitente, classe 12AB 40 % DF
1.6 x Ie
Classificação de carga com operação intermitente, classe 12AB 60 % DF
1.3 x Ie
Curto-circuitoFusível
80 A gG/gL
Nominal de curta duração admissível corrente (1 s atuais) [eucw]
1300 Umrms
Nota sobre nominal de curta duração admissível corrente lcw
Corrente para um tempo de 1 segundo
Nominal condicional de curto-circuito corrente [Iq]
2 kA
Capacidade de comutação de
cos ϕ capacidade de tomada, conforme a norma IEC 60947-3
800
Capacidade nominal de desligamento cos ϕ IEC 60947-3230 V
520 Um
Capacidade nominal de desligamento cos ϕ IEC 60947-3400/415 V
600
Capacidade nominal de desligamento cos ϕ IEC 60947-3500 V
480 A
Capacidade nominal de desligamento cos ϕ IEC 60947-3690 V
340
Isolamento de segurança EN 61140entre os contatos
440 V CA
Isolamento de segurança EN 61140Atual de perda de calor por contato eue
4.5 W
Isolamento de segurança EN 61140Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V)
4.5 CO
Vida útil mecânica [Operações]
> 0,5 x 10Seis
A máxima freqüência de operação [de Operações/h]
Mil e duzentos
ACAC-3Classificação de carga do motor interruptor [P]220 V 230 V [P]
15 kW
ACAC-3Classificação de carga do motor interruptor [P]230 V Estrela-delta [P]
18.5 kW
ACAC-3Classificação de carga do motor interruptor [P]400 V 415 V [P]
22 kW
ACAC-3Classificação de carga do motor interruptor [P]400 V Estrela-delta [P]
De 30 kW
ACAC-3Classificação de carga do motor interruptor [P]500 V [P]
22 kW
ACAC-3Classificação de carga do motor interruptor [P]500 V, em Estrela-delta [P]
37 kW
ACAC-3Classificação de carga do motor interruptor [P]690 V [P]
15 kW
ACAC-3Classificação de carga do motor interruptor [P]690 V Estrela-delta [P]
22 kW
ACAC-3Corrente operacional nominal do motor chave de carga230 V [Ie]
51
ACAC-3Corrente operacional nominal do motor chave de carga230 V estrela-delta [eue]
63 A
ACAC-3Corrente operacional nominal do motor chave de carga400 V 415 V [Ie]
41 A
ACAC-3Corrente operacional nominal do motor chave de carga400 V estrela-delta [eue]
63 A
ACAC-3Corrente operacional nominal do motor chave de carga500 V [Ie]
33
ACAC-3Corrente operacional nominal do motor chave de carga500 V, em estrela-delta [eue]
Um 57.2
ACAC-3Corrente operacional nominal do motor chave de carga690 V [Ie]
17
ACAC-3Corrente operacional nominal do motor chave de carga690 V estrela-delta [eue]
Um 29.4
ACAC-21ACorrente operacional nominal do interruptor440 V [Ie]
63 A
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]230 V [P]
18.5 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
De 30 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]500 V [P]
22 kW
ACAC-23AClassificação do Motor AC-23A, 50 - 60 Hz [P]690 V [P]
22 kW
ACAC-23ACorrente operacional nominal do motor chave de carga230 V [Ie]
63 A
ACAC-23ACorrente operacional nominal do motor chave de carga400 V 415 V [Ie]
63 A
ACAC-23ACorrente operacional nominal do motor chave de carga500 V [Ie]
33
ACAC-23ACorrente operacional nominal do motor chave de carga690 V [Ie]
Um 23.8
DCCC-1, de abertura com Carga parâmetros L/R = 1 msCorrente operacional nominal [eue]
63 A
DCCC-1, de abertura com Carga parâmetros L/R = 1 msTensão por contato par em série
60 V
DCDC-23A, carga do motor switchL/R = 15 ms24 VCorrente operacional nominal [eue]
50 Um
DCDC-23A, carga do motor switchL/R = 15 ms24 VContactos
1 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms48 VCorrente operacional nominal [eue]
50 Um
DCDC-23A, carga do motor switchL/R = 15 ms48 VContactos
2 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms60 VCorrente operacional nominal [eue]
50 Um
DCDC-23A, carga do motor switchL/R = 15 ms60 VContactos
3 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms120 VCorrente operacional nominal [eue]
25 A
DCDC-23A, carga do motor switchL/R = 15 ms120 VContactos
3 Quantidade
DCDC-23A, carga do motor switchL/R = 15 ms240 VCorrente operacional nominal [eue]
20 Um
DCDC-23A, carga do motor switchL/R = 15 ms240 VContactos
6 Quantidade
DCDC-13, interruptores de Controle L/R = 50 msCorrente operacional nominal [eue]
25 A
DCDC-13, interruptores de Controle L/R = 50 msTensão por contato par em série
24 V
Circuito de controle de segurança de 24 V DC, 10 mA [Falha de probabilidade]
< 10-5,< 1 falha em 100.000 operações de comutação HF
Terminal de capacidades
Sólido ou trançado
1 x (2,5 - 35)
2 x (2,5 - 16) mmDois
Flexível com virolas DIN 46228
1 x (1 - 25)
2 x (1.5 - 10) mmDois
Terminais de parafuso
M6
Torque de aperto dos terminais de parafuso
4 Nm
Técnico de segurança parâmetros:
Notas
B10dvalores conforme EN ISO 13849-1, tabela C1
A classificação de dados para tipos de aprovados
ContactosTensão operacional nominal [Ue]
600 V CA
ContactosNominal ininterrupta de corrente máx.Principal a realização de caminhosUso geral
63 A
Capacidade de comutação deMáxima potência do motorFase única120 V CA
3 HP
Capacidade de comutação deMáxima potência do motorFase única200 V CA
7.5 HP
Capacidade de comutação deMáxima potência do motorFase única240 V CA
10 HP
Capacidade de comutação deMáxima potência do motorTrês fases200 V CA
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases240 V CA
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases480 V CA
40 HP
Capacidade de comutação deMáxima potência do motorTrês fases600 V CA
40 HP
Corrente De Curto-Circuito ClassificaçãoAlta falha de classificação
10 kA
Corrente De Curto-Circuito Classificaçãomax. Fusível
100, Classe J A
A capacidade do TerminalSólido ou condutor flexível com virola
12 - 4 AWG
A capacidade do TerminalTerminais de parafuso
M6
A capacidade do TerminalTorque de aperto
35.4 lb

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
4.5 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Resistência aos raios UV somente em conexão com o escudo protetor.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060013])
Versão do interruptor principal
Sim
Versão de manutenção/serviço interruptor
Sim
Versão do interruptor de segurança
Nenhum
Versão de parada de emergência de instalação
Nenhum
Versão do interruptor de marcha à ré
Nenhum
Número de interruptores
Um
Max. nominal tensão de operação Ue CA
690 V
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
63 A
Avaliado permanente de corrente AC-23, 400 V
63 A
Avaliado permanente de corrente AC-21, 400 V
63 A
Nominal de operação de alimentação em AC-3, 400 V
22 kW
Nominal de curta duração admissível corrente lcw
1.3 kA
Nominal de operação de alimentação em AC-23, 400 V
De 30 kW
De alimentação de comutação em 400 V
De 30 kW
Condicionado nominal corrente de curto-circuito Iq
2 kA
Número de pólos
Oito
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
O Motor de acionamento opcional
Nenhum
Motor da unidade integrada
Nenhum
Liberação de tensão opcional
Nenhum
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
Nenhum
Adequado para montagem frontal de 4 furos
Nenhum
Adequado para montagem frontal centro
Sim
Adequado para instalação de quadro de distribuição
Nenhum
Adequado para intermediário de montagem
Nenhum
Cor do elemento de controle
Preto
Tipo de elemento de controle
Porta de acoplamento de acionamento rotativo
Interlockable
Sim
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA)
Doze

Aprovações

Padrões De Produto
UL 60947-4-1;CSA - C22.2 Nº 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Adequado para
Ramo de circuitos, adequado como motor desligar
Grau de Proteção
IEC: IP65; UL/CSA Tipo 1, 12

Dimensões

115X362
② ZFS-... Rótulo de montagem não é incluído como padrão
③ De Perfuração dimensões da porta
Cam opções T5B e T5 são do mesmo tamanho, apenas os seus contactos são diferentes
115X070
≦ 3 cadeados

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 928 Kbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
