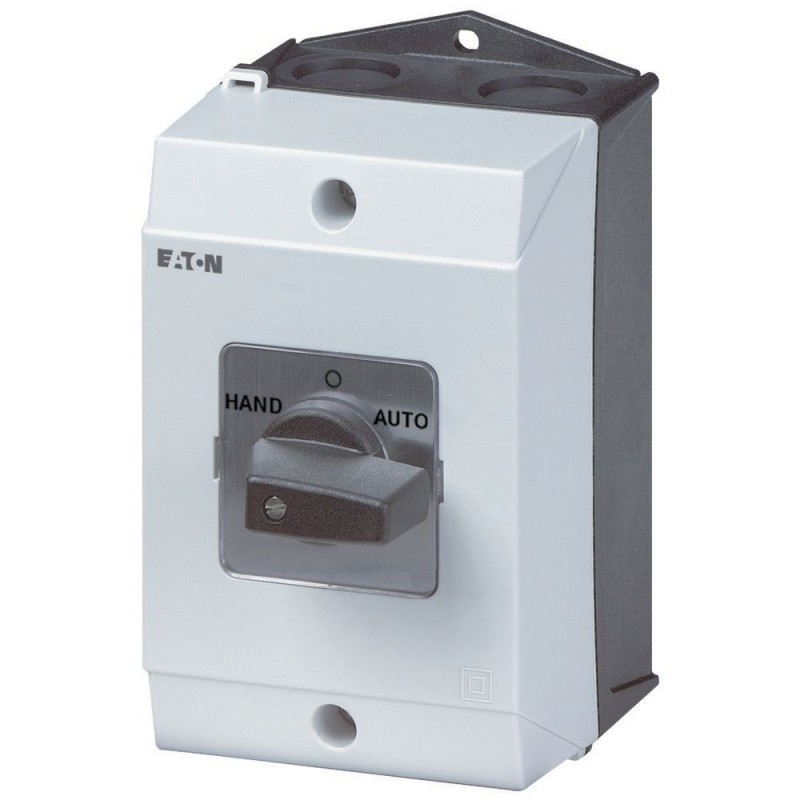

T3-1-8210/I2
207169
0001456807
EATON-MOELLER
1
came, ou seja: 32A 440V AC-21
Disjuntores de baixa tensão > Interruptor de carga
Desconexões e Comutadores Cam
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Opções de controle | ||
Parte do grupo de referência | T3 | ||
Função básica | Changeoverswitches | ||
com preto aderência polegar e placa frontal | |||
Contactos | 2 | ||
Grau de Proteção | IP65 | ||
Geral | |||
Normas | IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL Interruptor-seccionador de acordo com a norma IEC/EN 60947-3 | ||
Climáticas revisão de texto | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 | ||
Temperatura ambiente | |||
Entre | °C | -25 - +40 | |
Categoria de sobretensão/grau de poluição | III/3 | ||
Tensão de resistência a impuso nominal | Uimp | V AC | 6000 |
Mecânica, resistência ao choque | g | 12 | |
Posição de montagem | Conforme necessário | ||
Proteção contra contato direto quando acionada a partir da frente (PT 50274) | Dedo e volta da mão-prova | ||
Contactos | |||
Características elétricas | |||
Tensão nominal de operação | Ue | V AC | 690 |
Nominal ininterrupta de corrente | Euu | Um | 32 |
Nota sobre a nominal ininterrupta corrente !u | Nominal ininterrupta corrente Iu é especificado para max. seção transversal. | ||
Classificação de carga com operação intermitente, classe 12 | |||
AB 25 % DF | x Ie | 2 | |
AB 40 % DF | x Ie | 1.6 | |
AB 60 % DF | x Ie | 1.3 | |
Curto-circuito | |||
Fusível | Um gG/gL | 35 | |
Nominal de curta duração admissível corrente (1 s atuais) | Eucw | Umrms | 650 |
Nota sobre nominal de curta duração admissível corrente lcw | Corrente para um tempo de 1 segundo | ||
Nominal condicional de curto-circuito corrente | Qi | kA | 1 |
Capacidade de comutação de | |||
Um | 320 | ||
Um | |||
230 V | Um | 260 | |
400/415 V | Um | 260 | |
500 V | Um | 240 | |
690 V | Um | 170 | |
Isolamento de segurança EN 61140 | |||
entre os contatos | V AC | 440 | |
Atual de perda de calor por contato eue | W | 1.1 | |
Atual de perda de calor por circuito auxiliar Ie(AC-15/230 V) | CO | 1.1 | |
Vida útil mecânica | Operações | x 106 | > 0.5 |
Frequência máxima | Operações/h | 1200 | |
AC | |||
AC-3 | |||
Classificação de carga do motor interruptor de | P | kW | |
220 V 230 V | P | kW | 5.5 |
230 V Estrela-triângulo | P | kW | 7.5 |
400 V 415 V | P | kW | 11 |
400 V Estrela-triângulo | P | kW | 15 |
500 V | P | kW | 15 |
500 V Estrela-triângulo | P | kW | 18.5 |
690 V | P | kW | 11 |
690 V Estrela-triângulo | P | kW | 22 |
Corrente operacional nominal do motor chave de carga | |||
230 V | Eue | Um | 23.7 |
230 V estrela-triângulo | Eue | Um | 32 |
400 V 415 V | Eue | Um | 23.7 |
400 V estrela-triângulo | Eue | Um | 32 |
500 V | Eue | Um | 23.7 |
500 V estrela-triângulo | Eue | Um | 32 |
690 V | Eue | Um | 14.7 |
690 V estrela-triângulo | Eue | Um | 25.5 |
AC-21A | |||
Corrente operacional nominal do interruptor | |||
440 V | Eue | Um | 32 |
AC-23A | |||
Classificação do Motor AC-23A, 50 - 60 Hz | P | kW | |
230 V | P | kW | 7.5 |
400 V 415 V | P | kW | 15 |
500 V | P | kW | 15 |
690 V | P | kW | 15 |
Corrente operacional nominal do motor chave de carga | |||
230 V | Eue | Um | 32 |
400 V 415 V | Eue | Um | 32 |
500 V | Eue | Um | 26.4 |
690 V | Eue | Um | 17 |
DC | |||
CC-1, de abertura com Carga parâmetros L/R = 1 ms | |||
Corrente operacional nominal | Eue | Um | 25 |
Tensão por contato par em série | V | 60 | |
DC-21A | Eue | Um | |
Corrente operacional nominal | Eue | Um | 1 |
Contactos | Quantidade | 1 | |
DC-23A, carga do motor switchL/R = 15 ms | |||
24 V | |||
Corrente operacional nominal | Eue | Um | 25 |
Contactos | Quantidade | 1 | |
48 V | |||
Corrente operacional nominal | Eue | Um | 25 |
Contactos | Quantidade | 2 | |
60 V | |||
Corrente operacional nominal | Eue | Um | 25 |
Contactos | Quantidade | 3 | |
120 V | |||
Corrente operacional nominal | Eue | Um | 12 |
Contactos | Quantidade | 3 | |
240 V | |||
Corrente operacional nominal | Eue | Um | 5 |
Contactos | Quantidade | 5 | |
DC-13, interruptores de Controle L/R = 50 ms | |||
Corrente operacional nominal | Eue | Um | 20 |
Tensão por contato par em série | V | 24 | |
Circuito de controle de segurança de 24 V DC, 10 mA | Probabilidade de falha | HF | < 10-5, < 1 falha em operações de 100000 |
Terminal de capacidades | |||
Sólido ou trançado | mm2 | 1 x (1 - 6) 2 x (1 - 6) | |
Flexível com virolas DIN 46228 | mm2 | 1 x (0.75 - 4) 2 x (0.75 - 4) | |
Terminais de parafuso | M4 | ||
Max. torque de aperto | Nm | 1.6 | |
Técnico de segurança parâmetros: | |||
Notas | B10dvalores conforme EN ISO 13849-1, tabela C1 |
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 32 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 1.1 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 0 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 40 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Por favor informe-se | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
De baixa tensão industrial componentes (EG000017) / Fora da chave de carga (EC001105) | |||
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / comutador ([email protected] [AKF062010]) | |||
Modelo | Reverser | ||
Número de pólos | 1 | ||
Com posição 0 (desligado) | Sim | ||
Com a retração 0-posição | Nenhum | ||
Avaliado permanente de corrente Ui | Um | 32 | |
Operação de corrente nominal Ie AC-3, 400 V | Um | 23.7 | |
Nominal de operação de alimentação em AC-3, 400 V | kW | 12 | |
Grau de proteção (IP), airbag lateral | IP65 | ||
Número de contatos auxiliares como contato normalmente fechado | 0 | ||
Número de contatos auxiliares como contato normalmente aberto | 0 | ||
Número de contatos auxiliares como contato | 0 | ||
Apropriado para a terra de montagem | Sim | ||
Adequado para montagem frontal de 4 furos | Nenhum | ||
Adequado para instalação de quadro de distribuição | Nenhum | ||
Adequado para intermediário de montagem | Nenhum | ||
Completo do dispositivo em habitação | Sim | ||
Tipo de elemento de controle | Alternância | ||
Tipo de conexão elétrica do circuito principal | Conexão a parafuso |
Padrões De Produto | UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; marcação CE | ||
UL Arquivo Nº. | E36332 | ||
UL Controlo de Categoria Nenhuma. | NLRV | ||
CSA Arquivo. | 12528 | ||
CSA Classe Nenhuma. | 3211-05 | ||
América Do Norte Certificação | UL, CSA | ||
Especialmente concebido para a América do Norte | Sim, em combinação com +AN-I2 (105866) | ||
Grau de Proteção | IEC: IP65; UL/CSA Tipo 1, 12 |
