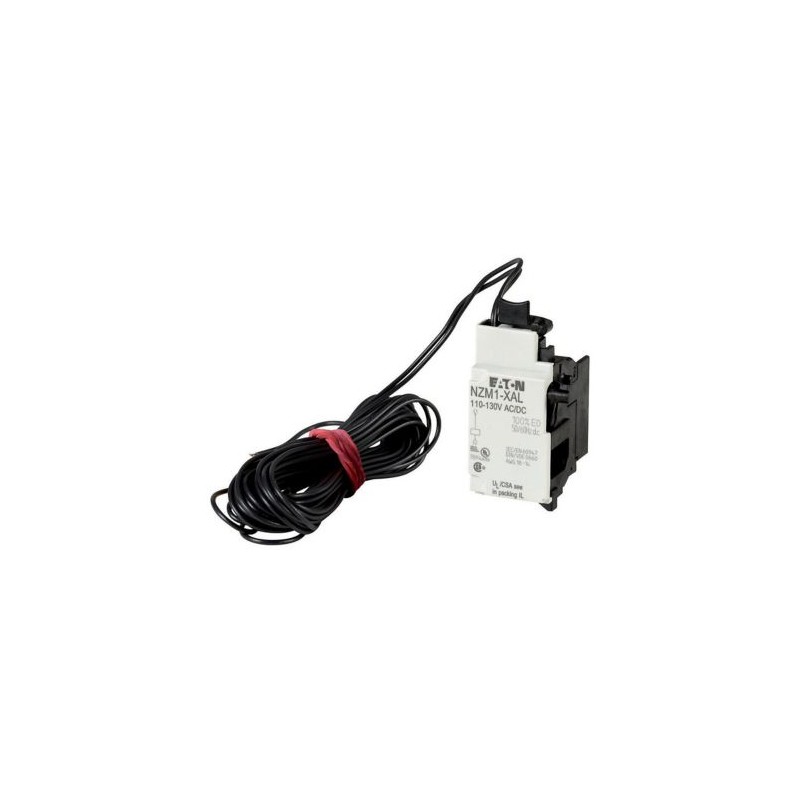

NZM1-XAL12AC/DC 259734 EATON ELECTRIC Shunt (emissão) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

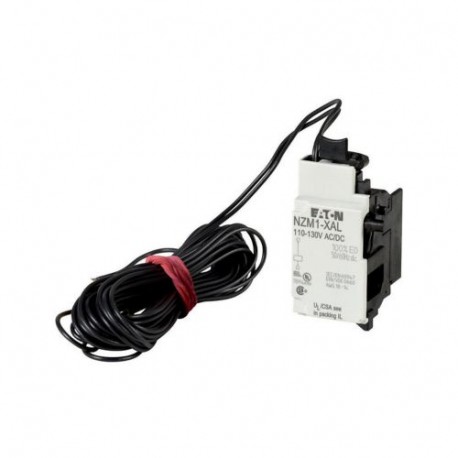

NZM1-XAL12AC/DC 259734 EATON ELECTRIC Shunt (emissão)

NZM1-XAL12AC/DC

259734

EATON-MOELLER

Shunt (emissão)

Bobina de viagem, 12VAC/DC

Liberação de derivação, 12 VAC/DC

Mais detalhes


Disjuntores de baixa tensão > Bobina de disparo

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $88.53
Preço unitário: $88.53

Quantidade Preço
1+$88.53
2+$76.98
3+$74.92
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS


Mais informação

▲


Shunt de lançamento, 12VAC/DC
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: opções desarmado por um pulso de tensão ou pela aplicação de ininterrupto de tensão. Se o shunt de lançamento é energizado, o contato acidental com os principais contatos do interruptor durante as tentativas de ligar com segurança é impedido.subtensão lançamentos não pode ser instalado simultaneamente com NZM..-XHIV.. cedo-fazer contato auxiliar ou NZM..-XU.. shunt de lançamento. Pode ser usado para: NZM1(-4), N(N/S)1(-4)

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Shunt de lançamento
Acessórios
Shunt
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM1
Descrição
Os Switches são desarmado por um pulso de tensão ou pela aplicação de ininterrupto de tensão.
Se a viagem de derivação é ao vivo, entre em contato com o disjuntor principal de contatos é impedida quando ligado.
Shunt não pode ser instalado simultaneamente com NZM...-XHIV... cedo-fazer contato auxiliar ou NZM...-XU... subtensão.
Tipo de ligação
com 3 m cabo de ligação em vez de parafuso de rescisão
Contatos auxiliares
sem contato auxiliar
Nominal tensão de controle [Us]
12 V AC/DC V
Para uso com
NZM1(-4), N(S)1(-4)

Dados técnicos

Shunt de lançamento
Nominal tensão de controle [Us]CA [Us]
12-12 V AC
Nominal tensão de controle [Us]DC [Us]
12-12 V DC
Frequência
50/60/200/400, DC Hz
Faixa de operaçãoAC [x Us]
0.7 - 1.1
Faixa de operaçãoDC [x Us]
0.7 - 1.1
Consumo de potênciaPick-up-AC/DC
2,5 VA/W
Consumo de potênciaO consumo de energia Pick-up = Vedação
2,5 VA/W
Abertura máxima de atraso (tempo de resposta até a abertura dos contatos principais)
20 ms
Máximo fator de serviço
∞ ms
Mínimo de tempo do comando
10 ... 15 ms
Terminal de capacidadesSólido ou condutor flexível, com virola
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mmDois
Terminal de capacidades
1 x (18 a 14)
2 x (18 ... 14) AWG

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Shunt de lançamento (para alimentação do disjuntor) (EC001023)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / corrente de carga Plena viagem ([email protected] [AKF016013])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
12 - 12 V
Avaliado controle de tensão de alimentação Nos no AC 60HZ
12 - 12 V
Avaliado controle de tensão de alimentação-Nos em DC
12 - 12 V
Tipo de tensão para acionamento
AC/DC
Valor inicial do tempo de desarme sem curto-circuito lançamento - faixa de ajuste de
0
Valor final do intervalo de ajuste sem atraso de curto-circuito de lançamento
0
Tipo de conexão elétrica
Conexão a parafuso
Número de contatos como contato normalmente aberto
Zero
Número de contatos como contato normalmente fechado
Zero
Número de contatos como contato
Zero
Apropriados para a alimentação de disjuntor
Sim
Adequado para fora da chave de carga
Sim
Adequado para interruptor de proteção do motor
Nenhum
Adequado para relé de sobrecarga
Nenhum

Aprovações

Padrões De Produto
UL489; CSA-C22.2 Nº 5-09; IEC60947, a marcação CE
UL Arquivo Nº.
E140305
UL Controlo de Categoria Nenhuma.
DIHS
CSA Arquivo.
022086
CSA Classe Nenhuma.
1437-01
América Do Norte Certificação
UL, CSA

Dimensões

123X305
①
NZM1-XA(HIV)
NZM1-XU(HIV)(20)
NZM1-XHIV
②
NZM1-XA(HIV)(L)
NZM1-XU(V)(HIV -) (L)(20)
NZM1-XHIV(L)
③
NZM1-XHIVR
