> >>Q25LWK3R2-WS 072367 ELECTRIC Brilhando Selector 3 Posições bloqueio, brancos
Produto anterior Próximo produto

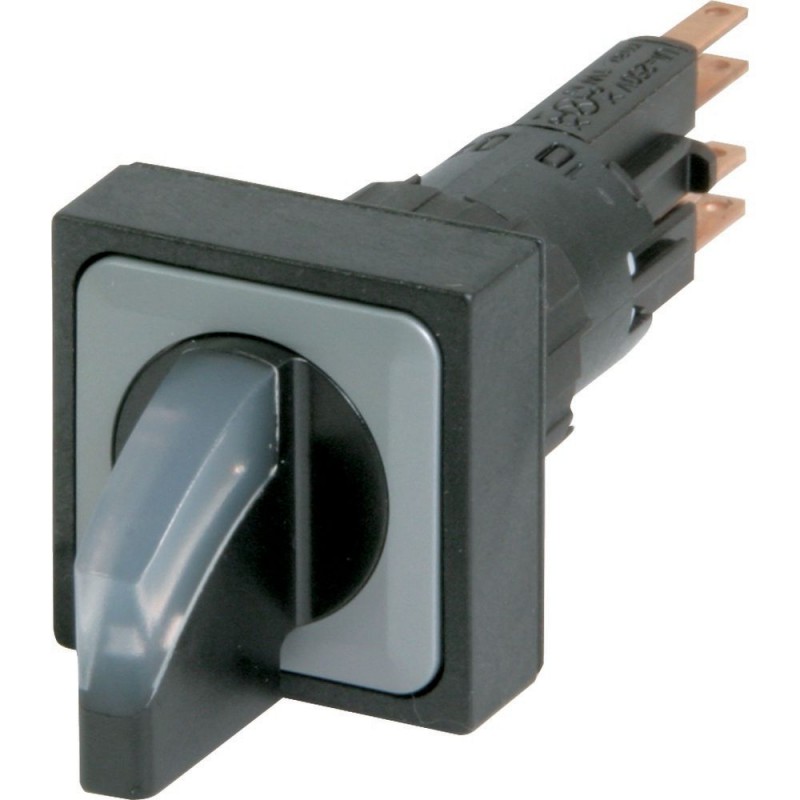

Q25LWK3R2-WS 072367 EATON ELECTRIC Brilhando Selector 3 Posições bloqueio, brancos Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LWK3R2-WS 072367 EATON ELECTRIC Brilhando Selector 3 Posições bloqueio, brancos

Q25LWK3R2-WS

072367

EATON-MOELLER

Brilhando Selector 3 Posições bloqueio, brancos

Mais detalhes


Disjuntores de baixa tensão > Elemento frontal para interruptor seletor

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $20.62
Preço unitário: $20.62

Quantidade Preço
1+$20.62
2+$20.63
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Iluminado seletor de atuador, mantido/momentânea, 45° 45°, 25 × 25 mm, 3 posições, Com o polegar-aderência, Branco, com VS anti-rotação guia, sem luz, elementos, Com base, W2x4,6d; max. 30 V, 1 W
Iluminado seletor de atuador, a gama de Produtos: RMQ16, uma Única unidade, Design: Com o polegar-aderência, mantido/momentânea, com VS anti-rotação guia, sem luz, elementos, Com base, W2x4,6d; max. 30 V, 1 W, 3 posições, Cor Polegar-grip: Branco, Grau de Proteção: IP65, Conexão para SmartWire-DT: não, Frontal dimensões: 25 x 25 mm, Grau de Proteção: IP65

Programa de entrega

A gama de produtos
RMQ16
Função básica
Iluminado chave seletora do atuador
Única unidade/unidade Completa
Única unidade
Design
Com o polegar-aderência
mantido/momentânea
Função: [= retorno por mola]
45°45°
Descrição
com VS anti-rotação guia
sem luz de elementos
Com base, W2x4,6d; max. 30 V, 1 W
3 posições
Cor
Polegar-aderência
Branco
116C063
Grau de Proteção
IP65
Conexão para SmartWire-DT
nenhum
Frente dimensões
25 × 25 mm

Dados técnicos

Geral
Normas
IEC/EN 60947
Vida útil mecânica [Operações]
> 3 x 10Seis
Freqüência de operação [de Operações/h]
≦ 1800
Torque de operação
≦ 0,2 Nm
Grau de proteção (IEC/EN 60529
IP65
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
> 40
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal g
Terminal de capacidades
0.5 - 1.0 mmDois
Lâmina terminal
2,8 x 0,8 mm DIN 46244
Rápido e fácil conectores
2,8 x 0,8 mm DIN 46247 e IEC 60760
Contactos
Nominal de impulso atmosférico tensão [Uimp]
800 V AC
Tensão nominal de isolamento [Ueu]
250 V
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
24 V AC
Circuito de controlo da fiabilidadea 24 V DC/5 mA [HF]
< 10-7(i.e. 1 falha 10Seteoperações) probabilidade de Falha
Circuito de controlo da fiabilidadeem 5 V DC/1 mA [HF]
< 5 x 10-6(1 falha em 5 x 10Seisoperações) probabilidade de Falha
A utilização de isolados de anilhas ISH 2,8
>24 V AC/DC recomendado
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Frente elemento chave seletora (EC000222)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para chaves seletoras ([email protected] [AKF031014])
Número de posições de interruptor
Três
Tipo de elemento de controle
Alternância
Apropriado para a iluminação
Sim
Cor do elemento de controle
Preto
Cor da luz indicadora de cap
Branco
Tipo de construção da lente
Praça
Diâmetro do furo
16 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Função de comutação de travamento
Sim
De retorno por mola
Sim
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Preto
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA)
Um

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Quarenta e seis mil quinhentos cinqüenta e dois
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 1

Dimensões

116X010
De atuação e elementos de indicador
O estilo quadrado

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
