Ver maior

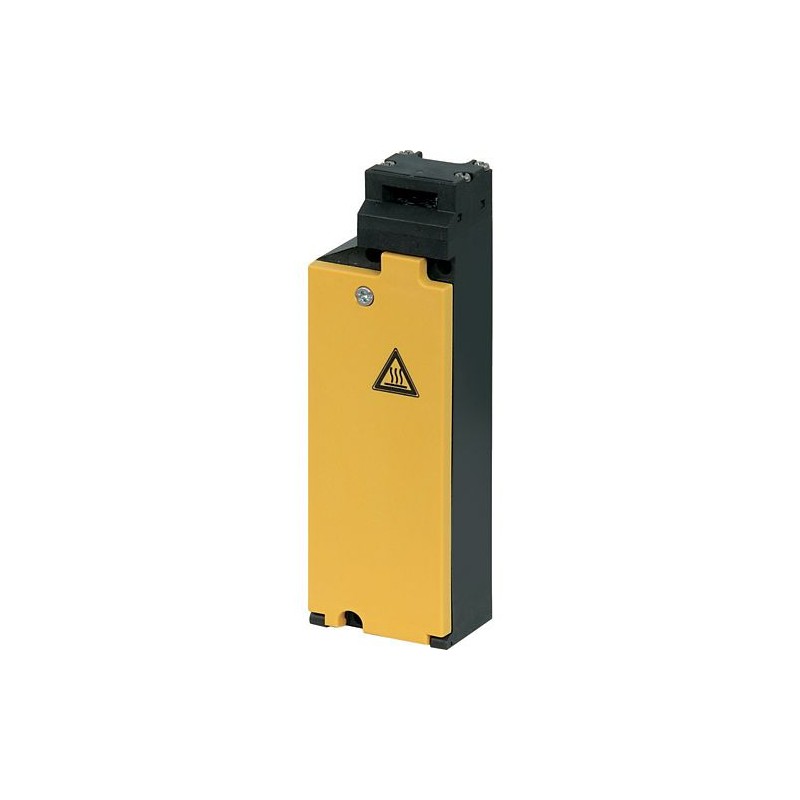

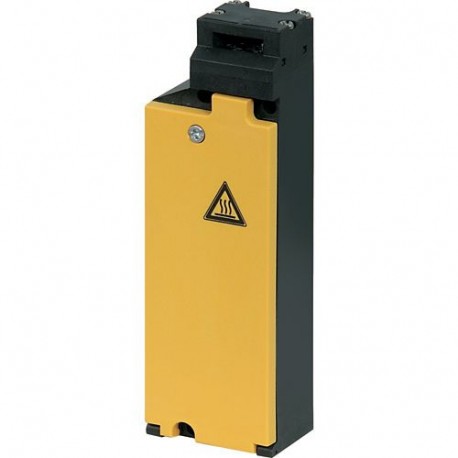

LS-S11-120AMT-ZBZ/X 106826 LS-S11-120AMT-ZBZ-X EATON ELECTRIC LS-S11-120AMT-ZBZ-X muda de posição de seguran..
LS-S11-120AMT-ZBZ/X
106826
LS-S11-120AMT-ZBZ-X
EATON-MOELLER
LS-S11-120AMT-ZBZ-X muda de posição de segurança
Interruptor de Posição de Segurança 1 NO + 1 NC Interlock by
Interruptor de posição, 1N/O+1N/C, básico, intertravamento magnético
Sensores > Interruptor de posição individual
Interruptores de posição
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Interruptor de posição, 1NO+1NC, a base magnética de intertravamento
Interruptor de posição, de Função básica: interruptor de posição, Interruptores de posição de segurança tipo de Detector: LS...ZBZ/X, Gama de produtos: básicos dispositivo magnético de intertravamento (operação de excitação), Grau de proteção: IP65 Acessórios: Unidade básica, expansível, Temperatura ambiente: -25 - +40 °C Descrição: com o monitoramento de bloqueio, Controle de posição de porta: permanente, de Comando temporizado, o desbloqueio é possível com ESR5-NV3-30, Equipamentos, contatos NA = norma. aberto: 1 sem contato, Equipamento, entre em contato NC = norma. fechado: 1 contato NF, Observe: = Função de segurança por abertura positiva de acordo com a norma IEC/EN 60947-5-1, a Tensão nominal do inversor, o comando do ímã: Us= 120 V 50/60 Hz V, Vedações: material de isolamento, Tipo de conexão: Fixação, parafuso, de Conformidade com as normas: IEC/EN 60947
Programa de entrega
Função básica
interruptor de posição
Interruptores de posição de segurança
Interruptores de posição de segurança
Tipo de Detector de
LS...ZBZ/X
Sortimento
Básica dispositivo magnético de intertravamento (operação de excitação)
Grau de proteção
IP65
Acessórios
A unidade de base, expansível
Temperatura ambiente
-25 - +40 °C
Descrição
com o monitoramento de intertravamento
Controle de posição de porta: permanente
Comando temporizado, o desbloqueio é possível com ESR5-NV3-30
Controle de posição de porta: permanente
Comando temporizado, o desbloqueio é possível com ESR5-NV3-30
Marca controlo
Equipamento contactos
NA = norma. aberto
1 contato NA
NC = norma. fechado
1 contato NF
Nota
= Função de segurança por abertura positiva de acordo com a norma IEC/EN 60947-5-1Circuito símbolo
A tensão nominal do inversor, o comando ímã [Us]
120 V 50/60 Hz V
Compartimentos
material isolante
Tipo de ligação
Parafuso de fixação
Notas
Não use a opção como um batente mecânico.
O chefe da unidade é giratório de 90, sem a necessidade de ferramentas para melhor ajuste para o plano de operação estabelecida.
No caso do atuador inserido, o contato é aberto e o contato NF é fechado.
Para o grau de proteção IP65 usando o cabo glândulas V-M20 (206910), com um máximo de 9 mm da linha de montagem.
O chefe da unidade é giratório de 90, sem a necessidade de ferramentas para melhor ajuste para o plano de operação estabelecida.
No caso do atuador inserido, o contato é aberto e o contato NF é fechado.
Para o grau de proteção IP65 usando o cabo glândulas V-M20 (206910), com um máximo de 9 mm da linha de montagem.
Dados técnicos
Geral
Conformidade com as normas
IEC/EN 60947
Adequação ao clima
Calor úmido, constante, de acordo com a norma IEC 60068-2-78Caldo úmido, cíclico, de acordo com a norma IEC 60068-2-30
Temperatura ambiente
-25 - +40 °C
Posição de montagem
opcional
Grau de proteção
IP65
Seções transversais de conexãoDifícil
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
2 x (0.75 - 1.5) mmDois
Seções transversais de conexãoFlexível com virola
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
2 x (0.5 - 1.5) mmDois
Precisão, reprodutibilidade
0,02 mm
Contactos/interrupção de energia
Tensão nominal de impulso atmosférico [Uimp]
4000 V AC
Tensão nominal de isolamento [Uo]
400 V
Categoria de sobretensão/grau de poluição
III/3
A corrente nominal do uso [eue]AC-1524 V [Ie]
6 Para
A corrente nominal do uso [eue]AC-15220 V, 230 V, 240 V [Ie]
6 Para
A corrente nominal do uso [eue]AC-15380 V, 400 V, 415 V [Ie]
4 Para
A corrente nominal do uso [eue]DC-1324 V [Ie]
Três
A corrente nominal do uso [eue]DC-13110 V [Ie]
0,8 A
A corrente nominal do uso [eue]DC-13220 V [Ie]
0,3 A
Frequência da rede
max. 400 Hz
Curto-circuito resistência de acordo com a norma IEC/EN 60947-5-1Max fusível
6 Um gG/gL
Corrente de curto-circuito limitada
1 kA
Mecânico de valores
Vida mecânica [Operações]
1 x 10Seis
Resistência (de choque, sinusoidal 20 ms)Contato em câmera lenta
10 g
Frequência de comutação [op/h]
≦ 800
Unidade
mecânicaForça de acionamento de início/fim de curso
25/15 (inserir/extrato) NET
mecânicaA força da vedação mecânica de acordo com GS-ET-19 (primeira admissão 04/2004)XG, XW, XNG
1700 NET
mecânicaA força da vedação mecânica de acordo com GS-ET-19 (primeira admissão 04/2004)XWA, XFG, XF
1600 NET
mecânicaA força da vedação mecânica de acordo com GS-ET-19 (primeira admissão 04/2004)XNW
1200 NET
EletromecânicaÍmãConsumo de potênciaa 120 V CA
8 deve SER
EletromecânicaÍmãConsumo de potência230 V CA
11 VA
EletromecânicaÍmãConsumo de potência24 V DC
8 W
EletromecânicaTensão de segurança
0.85 - 1.1 x Us
EletromecânicaServiço contínuo
100 % do ciclo de trabalho
Design verifica de acordo com a norma IEC/EN 61439
Dados técnicos para projeto verifica
A corrente nominal de utilizar para os dados relacionados à dissipação [On]
6 Para
Dissipação por pólo, como uma função da corrente [Pvid]
0.13 W
A dissipação do dispositivo, como uma função da corrente [Pvid]
0 W
Dissipação estática, independente da corrente [Pvs]
0 W
Dissipação de energia [Pve]
0 W
Temperatura ambiente de serviço min.
-25 °C
Temperatura ambiente máx serviço.
+40 °C
Design verifica de acordo com a IEC/EN 61439
10.2 a Adequação de materiais e componentes10.2.2 Resistência à corrosão
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.1 Resistência da caixa, para o calor
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.2 Resistência do material isolante ao calor níveis normais de
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.3.3 Resistência do material isolante ao calor níveis extraordinários
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.4 Resistência à irradiação UV
Os requisitos da norma de produto são atendidos.
10.2 a Adequação de materiais e componentes10.2.5 de Elevação
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.6 Prova
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.2 a Adequação de materiais e componentes10.2.7 Rotulagem
Os requisitos da norma de produto são atendidos.
10.3 Graus de proteção fornecidos pelos gabinetes
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.4 Vias de dispersão de ar e de superfície
Os requisitos da norma de produto são atendidos.
10.5 Proteção contra choque elétrico
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.6 flush Montagem de aparelhos
Não aplicável uma vez que todo o painel elétrico deve ser avaliado.
10.7 Circuitos internos e conexões
É da responsabilidade do fabricante, do painel elétrico.
10.8 Conexões de condutores introduzido de fora
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.2 força dieléctrica em frequência da rede
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.3 impulso de Tensão
É da responsabilidade do fabricante, do painel elétrico.
10.9 propriedades de isolamento10.9.4 Teste de caixas de material isolante
É da responsabilidade do fabricante, do painel elétrico.
10.10 Aquecimento
O cálculo do superaquecimento é a responsabilidade do fabricante do painel elétrico. A Eaton fornece dados sobre a dissipação do equipamento.
10.11 Resistência a curto-circuito
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.12 EMC
É da responsabilidade do fabricante, do painel elétrico. Respeitar os valores padrão do equipamento.
10.13 funcionamento mecânico
Para a unidade de requisitos são atendidos, respeitando as orientações do manual de instruções de montagem (A).
Dados técnicos, de acordo com ETIM 7.0
sensores (EG000026) / mudar para uma única posição (EC000030)
A Técnica Da Ar., Elém., A Energia, A Tecnologia. Comm., Rede E Proc. Pipeline / Detector / medição da Posição do Interruptor Mecânico / posição da chave única ([email protected] [AGZ382015])
a largura do sensor
60 mm
o diâmetro do sensor
0 mm
a altura do sensor
173 mm
o comprimento do sensor
39 mm
corrente nominal Ie AC-15, de 24 V
6 Para
corrente nominal Ie AC-15 A, 125 V
6 Para
corrente nominal Ie AC-15, 230 V
6 Para
corrente nominal Ie para CC-13, de 24 V
Três
corrente nominal Ie para CC-13, 125 V
0,8 A
corrente nominal Ie para CC-13, DE 230 V
0,3 A
função de comutação
o controle do corpo lento
função de comutação com snap fecho
nenhum
saída eletrônica
nenhum
forçado a abrir
sim
número de auxiliares de segurança contactos
Um
o número de contatos do resto
Um
número de fechamento de contatos
Um
número de contactos inversores
Zero
tipo de relação
sem
a execução da interface para comunicação segura
sem
a forma da caixa
bloco
material da caixa
plástico
revestimento de caixa
outros
a execução do elemento de unidade
outros
o alinhamento do elemento de unidade
outros
execução da conexão elétrica
outros
com indicador de status
nenhum
adequado para funções de segurança
sim
categoria de proteção contra explosão de gás
sem
categoria de proteção contra explosão de poeira
sem
a temperatura ambiente durante a operação
25 - 70
grau de proteção (IP)
IP65
tipo de protecção (NEMA)
Treze
Aprovações
Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
IEC: IP65, UL/CSA Tipo 3R, 4X (somente para uso interno), 12, 13
