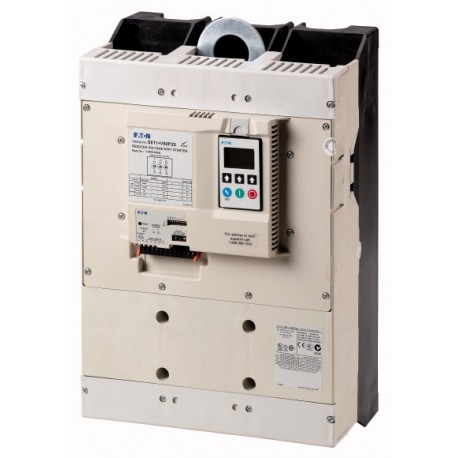

> >S811+V10P3S 169012 S811PLUSV10P3S ELECTRIC Soft starter, 3p, 1000A, Ue 200-600VAC
Produto anterior Próximo produto

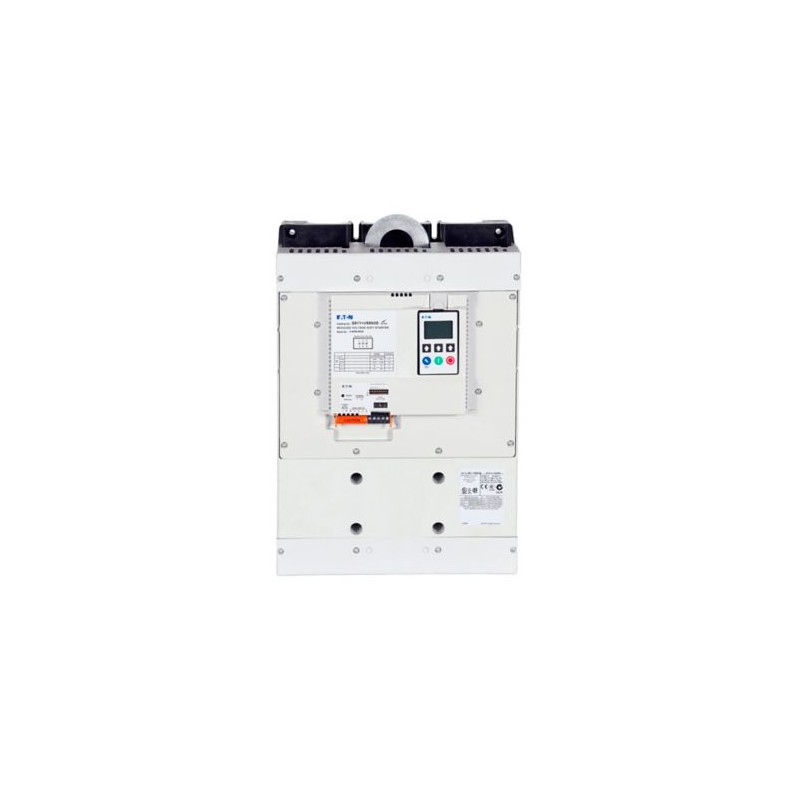

S811+V10P3S 169012 S811PLUSV10P3S EATON ELECTRIC Soft starter, 3p, 1000A, Ue 200-600VAC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

S811+V10P3S 169012 S811PLUSV10P3S EATON ELECTRIC Soft starter, 3p, 1000A, Ue 200-600VAC

S811+V10P3S

169012

S811PLUSV10P3S

EATON-MOELLER

Soft starter, 3p, 1000A, Ue= 200-600VAC

Mais detalhes


Home > EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Entrega do programa
Descrição
 Com interno ignorar contactos
Função
 O acionador de partida macio para cargas trifásicas, com unidade de controle e bomba de algoritmo
Corrente de alimentação (50/60 Hz)
 ULN V AC 200 - 600
Tensão de alimentação
 Us 24 V DC
Controle de tensão
 UC 24 V DC
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 400 V, 50 Hz
 P kW 560
em 460 V, 60 Hz
 P PS 750
Corrente operacional nominal
CA-53
 Eue Um 1000
CA-53, No Delta
 Eue Um 1732
Inicialização de classe
 CLASSE 10 (estrela-triângulo de substituição)
CLASSE 20 (pesado dever de partida 3 x Iepor 45 s)
CLASSE 30 (6 x euepor 30 s)
Tensão nominal de operação
 Ue 200 V
230 V
400 V
480 V
600 V
Conexão para SmartWire-DT
 nenhum
Tamanho de quadro
 V
Solicitação de informações
 Blocos de terminais para os terminais são necessários para tamanhos de quadro T, U, e V -> Acessórios
Dados técnicos
Geral
Normas
 IEC/EN 60947-4-2
UL 508
CSA22.2-14-1995
GB14048
Aprovações
 CE
Aprovações
 UL
CSA
C-Tick
CCC
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-10
Temperatura ambiente
Operação
 na de na °C -30 - +50
Armazenamento
 ϑ °C -50 - +70
Altitude
 m 0 - 2000 m, acima, que a cada 100 m de 0,5% Redução de capacidade
Posição de montagem
 Conforme necessário
Grau de proteção
Grau de Proteção
 IP20 (terminais IP00)
Integrada
 Tipo de protecção IP40 pode ser alcançado por todos os lados com cobre SS-IP20-N.
Proteção contra contato direto
 Dedo - e a volta da mão-prova
Categoria de sobretensão/grau de poluição
 II/3
Resistência a choques
 15 g
Rádio o nível de interferência (IEC/EN 55011)
 Um
Estática dissipação de calor, não-dependente da corrente
 Pvs W 25
Peso
 kg 41.4
Principal a realização de caminhos
Tensão
 Ue V AC 200 - 600
Frequência de alimentação
 fLN Hz 50/60
Corrente operacional nominal
 Eue Um
CA-53, No Delta
 Eue Um 1732
CA-53
 Eue Um 1000
Atribuída classificação do motor (Padrão de conexão Em Linha)
em 400 V, 50 Hz
 P kW 560
a 500 V, 50 Hz
 P kW 630
a 200 V, 60 Hz
 P PS 200
em 460 V, 60 Hz
 P PS 750
a 600 V, 60 Hz
 P PS 850
Atribuída classificação do motor (ligação triângulo)
em 230 V, 50 Hz
 P kW 200
em 400 V, 50 Hz
 P kW 900
a 500 V, 50 Hz
 P kW 900
em 230 V, 60 Hz
 PS 500
em 480 V, 60 Hz
 PS 1300
a 600 V, 60 Hz
 P PS 1300
Ciclo de sobrecarga IEC/EN 60947-4-2
AC-53.o-c
 1000: AC-53.o-c: 4.0 - 32: 99 - 3
Interno ignorar contactos
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 1000
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 25
Estática dissipação de calor, não-dependente da corrente
 Pvs W 25
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -30
Temperatura de funcionamento max.
 °C 50
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Soft starter (EC000640)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento de Carga / breakout, motor breakout / Semicondutor controlador de motor ou soft starter ([email protected] [ACO300008])
Operação de corrente nominal Ie, a 40 °C Tu
 Um 1000
Nominal tensão de operação Ue
 V 200 - 600
Potência nominal de motores trifásicos, em linha, em 230 V
 kW 200
Potência nominal de motores trifásicos, inline, em 400 V
 kW 560
Potência nominal de motores trifásicos, dentro do delta, em 230 V
 kW 200
Potência nominal de motores trifásicos, dentro do delta, em 400 V
 kW 900
Interno ignorar
 Sim
Com display
 Sim
Controle de Torque
 Nenhum
Nominal de temperatura ambiente, sem redução de capacidade
 °C 50
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V 0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V 0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V 24 - 24
Tipo de tensão para acionamento
 DC
Integrado de proteção de sobrecarga do motor
 Sim
Aprovações
Padrões De Produto IEC/EN 60947-4-2; UL 508, CSA C22.2 Nº 14; marcação CE
UL Arquivo Nº. E202571
UL Controlo de Categoria Nenhuma. NMFT2
CSA Arquivo. LR 353
CSA Classe Nenhuma. 3211-06
América Do Norte Certificação Reconhecido pela UL, CSA
Condições de Aceitação 98-115 CFM fã and4 x 4 de ventilação req seria
Adequado para Ramo de Circuitos, não como BCPD
Max. Tensão Nominal 600 Vca
Grau de Proteção Com o kit IP20
Dimensões
>

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
