Avaliado correntes de falta | Euna de na | Um | 0.03, 0.1, 0.3, 0.5, 1, 3, 5 |
Descrição | Ajustável de corrente de falha e o tempo de atraso Corrente de falta de aviso prévio por piscando, o LED vermelho O pulso de corrente sensíveis Integrado de contatos auxiliares (1 C/S) Anel tipo de transformador tem de ser encomendado não UL/CSA aprovado | ||
Nominal tensão de controle | Us | V | 110 V AC 50/60Hz |
| Notasna de na Ajustável de corrente de falha: 0.03, 0.1, 0.3, 0.5, 1, 3, 5 Um Tempo de atraso ajustável: 0.02, 0.1, 0.3, 0.5, 1, 3, 5 Um | |||
Carrinho
0
Produto
Produtos
(vazio)
Sem produtos
$0.00
Total
Produto adicionado com sucesso ao seu carrinho de compras
Quantidade
Total
Existem 0 produtos no seu carrinho de compras.
Existe um produto no seu carrinho de compras.
Total produtos
Total
Ver maior

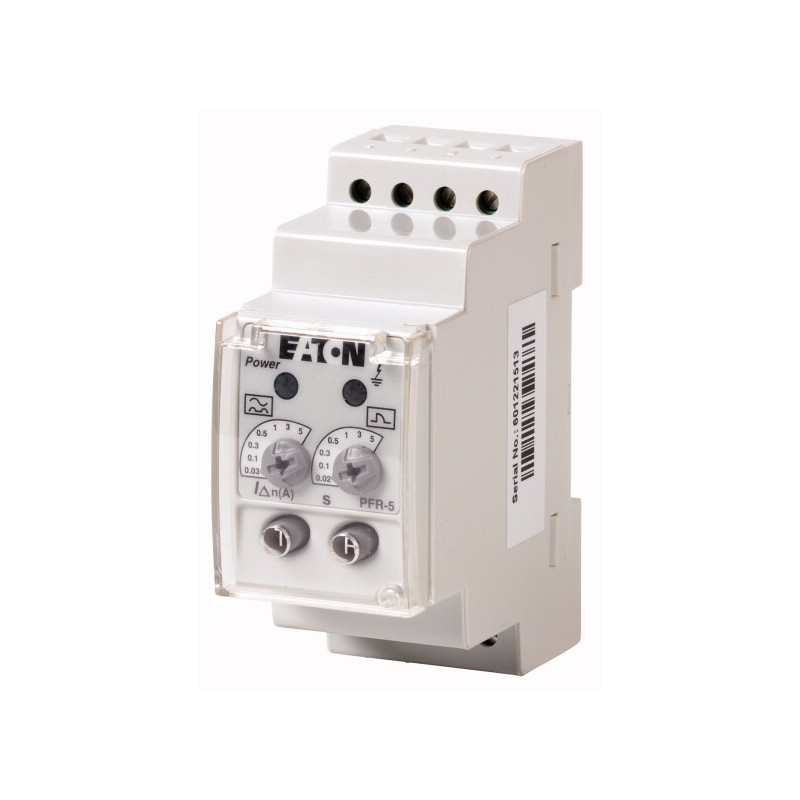

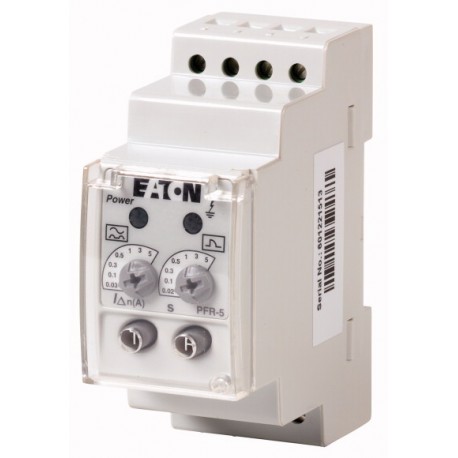

PFR-5-110AC 116963 EATON ELECTRIC Aparamenta Modular Xpole industrial
PFR-5-110AC
116963
EATON-MOELLER
Aparamenta Modular Xpole industrial
Disjuntores de baixa tensão > Liberação de corrente residual para disjuntor
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
Dados técnicos
| Elétrica | |||
Normas | IEC/EN 60947-2, NORMA IEC 755, IEC 1008, IEC 1009 | ||
Sensibilidade | Corrente de pulso sensível, tipo Um | ||
Nominal tensão de controle | Us | V AC | 110 ±20% (50/60 Hz) |
Potência do Motor | Pe | W | 3 |
Avaliado correntes de falta | Euna de na | Um | 0.03, 0.1, 0.3, 0.5, 1, 3, 5 |
Tempo de atraso | tv | s | 0.02, 0.1, 0.3, 0.5, 1, 3, 5 |
Contatos de relé | 1 contato de comutação integrado | ||
Tensão nominal do relé de contato | V AC/DC | 250/100 | |
Corrente nominal do relé de contato | Um | 6 | |
| Mecânica | |||
Padrão de frente dimensão | mm | 45 | |
Gabinete de altura | mm | 85 | |
Largura do dispositivo | mm | 45 | |
Montagem | Snap de fixação, cartola trilho DIN 46277, IEC/EN 60715 | ||
Terminais superior e inferior | Caixa de terminais | ||
Proteção do Terminal | Dedo/volta da mão-prova para BGV A2, VDE 106 parte 100 | ||
Terminal de capacidades | mm2 | 2 x 0.75 - 2.5 sólido, 2 x 0,75 - 1.5 flexível/com virolas | |
Capacidade de vedação | Botões de configuração | ||
| Temperatura ambiente | |||
Operação | °C | -10 - +50 | |
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Temperatura de funcionamento min. | °C | -10 | |
Temperatura de funcionamento max. | °C | 50 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Dados técnicos ETIM 6.0
| De baixa tensão industrial componentes (EG000017) / corrente Residual de lançamento para o circuito de alimentação do disjuntor (EC001021) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Falha chave de corrente para disjuntores ([email protected] [AKF009010]) | |||
Avaliado controle de tensão de alimentação Nos no AC 50HZ | V | 88 - 132 | |
Avaliado controle de tensão de alimentação Nos no AC 60HZ | V | 88 - 132 | |
Avaliado controle de tensão de alimentação-Nos em DC | V | 0 - 0 | |
Nominal da corrente de falta | Um | 0.03 - 5 | |
Max. potência-tempo de atraso | ms | 5000 | |
Atraso ajustável | Sim | ||
Max. nominal tensão de operação Ue | V | 132 | |
