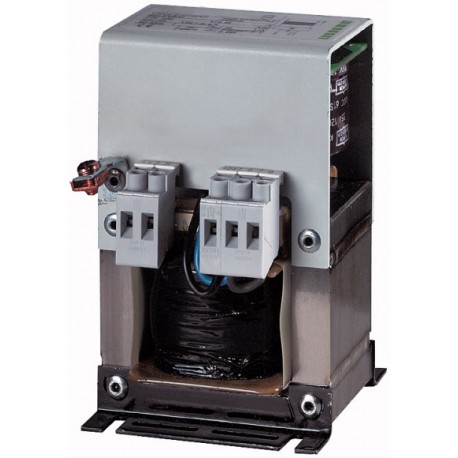

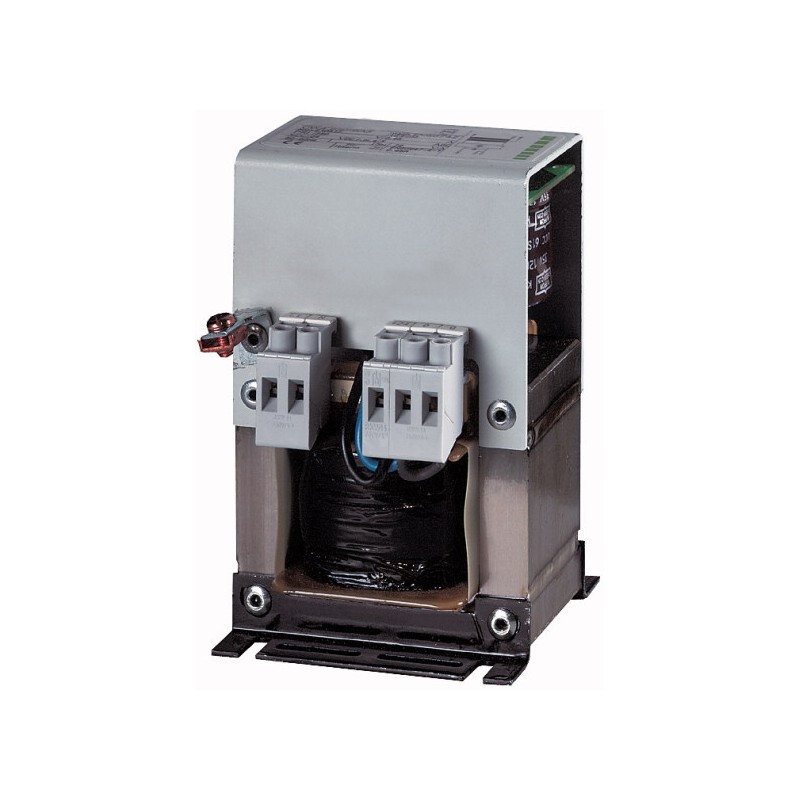

Classe de proteção | | | 1 |
Potencial de isolamento | | | Sim, VDE 0551, IEC/EN 60742, SELV |
Frequência de alimentação | | | |
O valor nominal. | | Hz | 50/60 |
Compatibilidade eletromagnética (EMC) | | | |
Emissão de interferências | | | Classe B (EN 55011, 22) |
ESD | | kV | 6 kV para contato (Nível 3), 8 kV de ar (Nível 3), IEC/EN 61000-4-2 |
RFI | | | 10 V/m, modulada, IEC/EN 61000 4-2 |
Explosão | | | 2 kV (Nível 3) IEC/EN 61000-4-4 |
Surto | | | 2 kV (Inst. Classe 3), IEC/EN 61000-4-5 |
Contra surtos de tensão | | | 4.9 kV, norma IEC EN 60947 |
Compatibilidade ambiental | | | |
Temperatura ambiente | | | -25 - 55 |
Temperatura ambiente, de armazenamento | | °C | - -25 - 85 |
Categoria de sobretensão/grau de poluição | | | 2, EN 50178 |
Vibração | | | De 0,075 mm (10 - 57 Hz), 10 ciclos, IEC 60068-2-6 |
Resistência ao choque Choque duração de 11 ms | | g | 15, IEC 60068-2-27 (3 choques) |
Altitude | | m | Até 2000 m.s.l.; observar drating em altitudes superiores |
Notas | | | na de na Dissipação de calor A partir de +44 +55 °C: linear, dissipação de calor de energia a partir de 100 % para 93 % |
Grau de Proteção | | | IP20 |
Fixação | | | Parafuso de fixação |
Posição de montagem | | | Conforme necessário |
Dissipação de calor | | W | 46 |
|
O valor nominal. | | V AC | 230 |
Gama | | V AC | 230 |
Entrada currentnominal valor por fase | | Um | 1.2 |
Sem-perdas de carga | | W | 12.8 |
Curto-circuito perdas | | W | 32.7 |
|
O valor nominal. | | V DC | 24 |
Ondulação Residual | | % | |
Dados técnicos para verificação de projeto | | | |
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 46 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | | °C | -25 |
Temperatura de funcionamento max. | | °C | 55 |
IEC/EN 61439 de verificação de projeto | | | |
10.2 Resistência dos materiais e de peças | | | |
10.2.2 resistência à Corrosão | | | Atende a norma de produto. |
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | | | Atende a norma de produto. |
10.2.3.2 Verificação da resistência do material isolante ao calor normal | | | Atende a norma de produto. |
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | | | Atende a norma de produto. |
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | | | Atende a norma de produto. |
10.2.5 de Elevação | | | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. |
10.2.6 impacto Mecânico | | | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. |
10.2.7 Inscrições | | | Atende a norma de produto. |
10.3 Grau de proteção das MONTAGENS | | | Atende a norma de produto. |
10.4 Folgas e distâncias | | | Atende a norma de produto. |
10.5 Proteção contra choque elétrico | | | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. |
10.6 Incorporação de dispositivos de chaveamento e componentes | | | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. |
10.7 Interna de circuitos elétricos e conexões | | | É o painel construtor de responsabilidade. |
10.8 Ligações para condutores externos | | | É o painel construtor de responsabilidade. |
10.9 propriedades de Isolamento | | | |
10.9.2 a freqüência elétrica de força | | | É o painel construtor de responsabilidade. |
10.9.3 tensão de resistência a impuso | | | É o painel construtor de responsabilidade. |
10.9.4 Teste de caixas feitas de material isolante | | | É o painel construtor de responsabilidade. |
10.10 aumento de Temperatura | | | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. |
10.11 Curto-circuito | | | É o painel construtor de responsabilidade. |
10.12 compatibilidade Eletromagnética | | | É o painel construtor de responsabilidade. |
10.13 funcionamento Mecânico | | | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
