A gama de produtos | GD4 unidades de fonte de alimentação | ||
Descrição | não regulamentada alisou | ||
Fases | Três fases | ||
Faixa de tensão de entrada | 380 - 420 V AC | ||
Tensão de entrada Nominal | 3 x 400 V CA | ||
Tensão nominal de saída | 24 V DC | ||
Corrente nominal de saída | Um | 10 | |
Para uso com | fácil... na de na na de na na de na na de na na de na |
Carrinho
0
Produto
Produtos
(vazio)
Sem produtos
$0.00
Total
Produto adicionado com sucesso ao seu carrinho de compras
Quantidade
Total
Existem 0 produtos no seu carrinho de compras.
Existe um produto no seu carrinho de compras.
Total produtos
Total
Ver maior

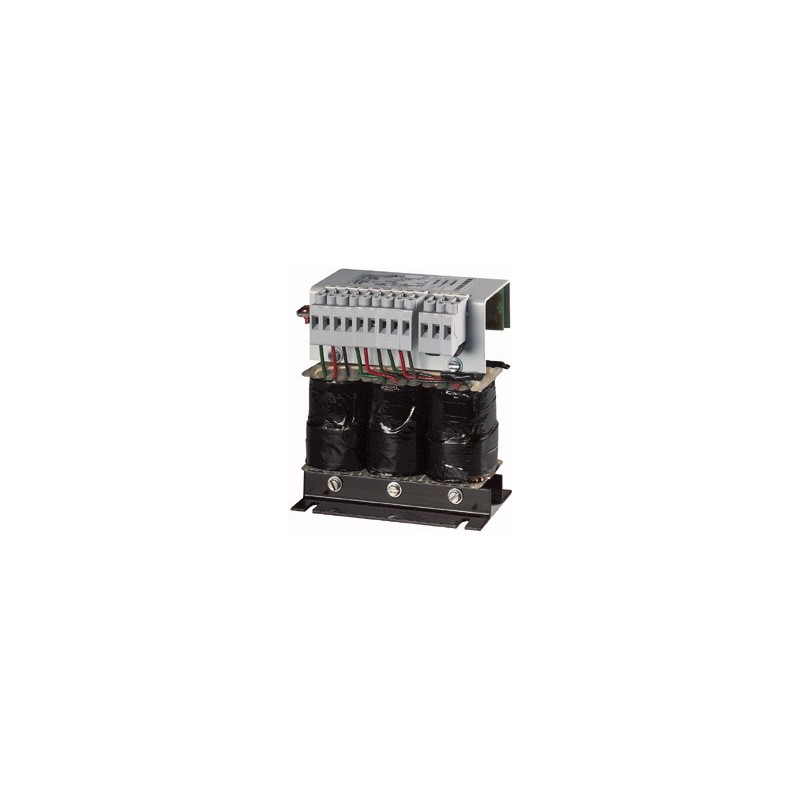

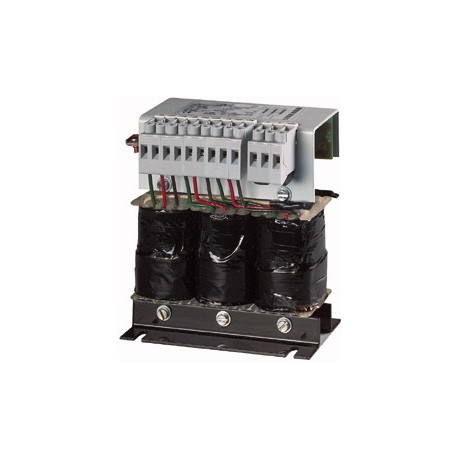

GD4-100-BD3 200009 EATON ELECTRIC Fonte de alimentação 400VAC (III) / 24VDC10A
GD4-100-BD3
200009
EATON-MOELLER
Fonte de alimentação 400VAC (III) / 24VDC10A
Controladores industriais (PLC) > Fonte de alimentação para sistema PLC
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
Dados técnicos
| Geral | |||
Classe de proteção | 1 | ||
Potencial de isolamento | Sim, VDE 0551, IEC/EN 60742, SELV | ||
Frequência de alimentação | |||
O valor nominal. | Hz | 50/60 | |
Gama | Hz | 50 - 60 | |
Compatibilidade eletromagnética (EMC) | |||
Emissão de interferências | Classe B (EN 55011, 22) | ||
ESD | kV | 6 kV para contato (Nível 3), 8 kV de ar (Nível 3), IEC/EN 61000-4-2 | |
RFI | 10 V/m, modulada, IEC/EN 61000 4-2 | ||
Explosão | 2 kV (Nível 3) IEC/EN 61000-4-4 | ||
Surto | 2 kV (Inst. Classe 3), IEC/EN 61000-4-5 | ||
Contra surtos de tensão | 4.9 kV, norma IEC EN 60947 | ||
Compatibilidade ambiental | |||
Temperatura ambiente | -25 - 55 | ||
Temperatura ambiente, de armazenamento | °C | - -25 - 85 | |
Categoria de sobretensão/grau de poluição | 2, EN 50178 | ||
Vibração | De 0,075 mm (10 - 57 Hz), 10 ciclos, IEC 60068-2-6 | ||
Resistência ao choque Choque duração de 11 ms | g | 15, IEC 60068-2-27 (3 choques) | |
Altitude | m | Até 2000 m.s.l.; observar drating em altitudes superiores | |
Notas | na de na Dissipação de calor A partir de +44 +55 °C: linear, dissipação de calor de energia a partir de 100 % para 93 % | ||
Grau de Proteção | IP20 | ||
Fixação | Parafuso de fixação | ||
Posição de montagem | Conforme necessário | ||
Dissipação de calor | W | 45 | |
| Tensão de entrada | |||
O valor nominal. | V AC | 400 | |
Gama | V AC | Pick-off ± 5 % 380, 400, 420 | |
Entrada currentnominal valor por fase | Um | 0.46 | |
Sem-perdas de carga | W | 14.2 | |
Curto-circuito perdas | W | 28.6 | |
| Tensão de saída | |||
O valor nominal. | V DC | 24 | |
Ondulação Residual | % | ||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 45 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 55 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. | ||
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| PLC (EG000024) / PLC sistema de alimentação (EC000599) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS sistema de alimentação ([email protected] [AKE532011]) | |||
Tensão de entrada AC 50 Hz | V | 0 - 0 | |
Tensão de entrada AC 60 Hz | V | 0 - 0 | |
Tensão de entrada CC | V | 0 - 0 | |
Tipo de tensão (tensão de entrada) | AC | ||
Max. corrente de entrada AC 50 Hz | Um | 0.46 | |
Max. corrente de entrada CA 60 Hz | Um | 0.46 | |
Max. corrente de entrada DC | Um | 0 | |
Tipo de tensão de saída | DC | ||
Tensão de saída AC 50 Hz | V | 0 - 0 | |
Tensão de saída CA 60 Hz | V | 0 - 0 | |
Tensão de saída DC | V | 0 - 0 | |
Max. corrente de saída AC 50 Hz | Um | 0 | |
Max. corrente de saída AC 60 Hz | Um | 0 | |
Max. a corrente de saída da C.C. | Um | 10 | |
Redundância | Nenhum | ||
Adequado para funções de segurança | Sim | ||
Largura | mm | 155 | |
Altura | mm | 170 | |
Profundidade | mm | 82 | |
