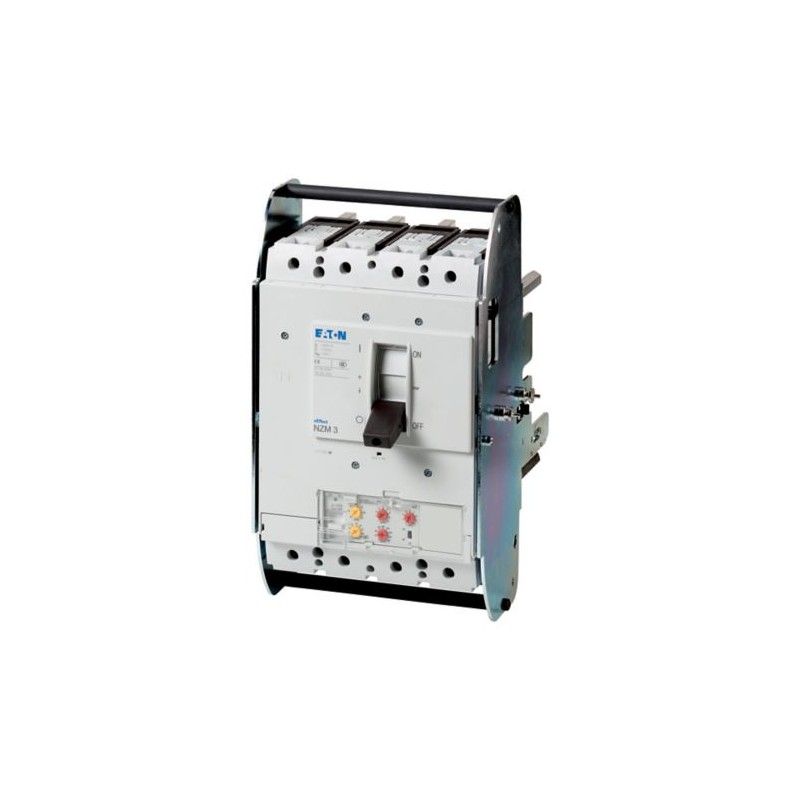

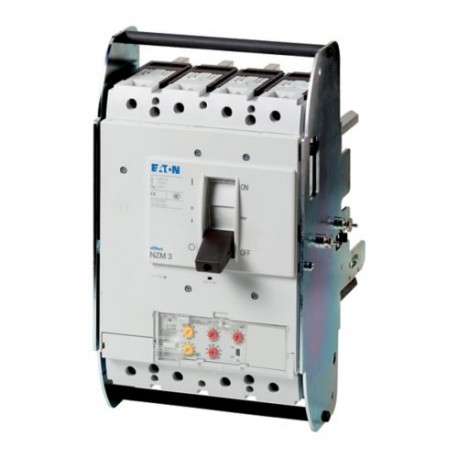

NZMN3-4-VE400-AVE 110876 EATON MOELLER disjuntor selectivo, 4P, Iu: 400A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMN3-4-VE400-AVE 110876 EATON MOELLER disjuntor selectivo, 4P, Iu: 400A

NZMN3-4-VE400-AVE

110876

EATON - MOELLER

Disponível

Envio hoje

disjuntor selectivo, 4P, Iu: 400A

Mais detalhes


Disjuntores

Circuit-breakers NZM - EATON - MOELLER

NZM3 - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Disjuntor
Função de proteção
  Sistemas de cabo, seletividade e proteção do gerador
Padrão/Aprovação
  IEC
Tipo de instalação
  Levantar
O sistema de liberação
  Versão eletrônica
Construção de tamanho
  NZM3
Descrição
  na de na
na de na
Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
eu2t constante função: comutável
Número de pólos
  4 pólos
Equipamento padrão
  Conexão a parafuso
Capacidade de comutação de

400/415 V 50 Hz
EucukA50
Corrente nominal = nominal ininterrupta de corrente

Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm400
Condutor neutro
% de fase e o condutor deCSA100
A faixa de ajuste de

Desarme de sobrecarga

Geral
Normas
  IEC/EN 60947
Proteção contra contato direto
  Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Temperatura ambiente, de armazenamento
 °C- 40 - + 80
Operação
 °C-25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140

Entre contatos auxiliares e principais contatos
 V AC500
entre os contatos auxiliares
 V AC300
Peso
 kg8.4
Posição de montagem
  na de na
Vertical e 90° em todas as direções

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm400
Equipamento de dissipação de calor, dependente da corrente
PvidW72
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010])
Avaliado permanente de corrente Ui
 Um400
Tensão nominal
 V690 - 690
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
 kA50
Sobrecarga de lançamento configuração atual
 Um200 - 400
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
 Um400 - 4000
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
 Um800 - 4400
Integrado de proteção contra falha de aterramento
  Nenhum
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Construção de dispositivos
  Construído-em dispositivo deslizante técnica (extraível)
Adequado para calha DIN (cartola trilho de montagem
  Nenhum
Trilho DIN (cartola trilho de montagem opcionais
  Nenhum
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
Desligado indicador disponível
  Nenhum
Com menos de liberação de tensão
  Nenhum
Número de pólos
  4
A posição de conexão para o principal circuito de corrente
  Lado frontal
Tipo de elemento de controle
  Rocker alavanca
Completo do dispositivo com unidade de proteção
  Sim
Motor da unidade integrada
  Nenhum
O Motor de acionamento opcional
  Sim
Grau de proteção (IP)
  IP20
Características
>>

Datasheet - PDF

Title:Language:Size:Type:
pdf- Circuit-breaker, 4p, 400A, withdrawable unit - EATON - NZMN3-4-VE400-AVE - 110876English715 Kbytespdf- Circuit-breaker, 4p, 400A, withdrawable unit - EATON - NZMN3-4-VE400-AVE - 110876
