Ver maior As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

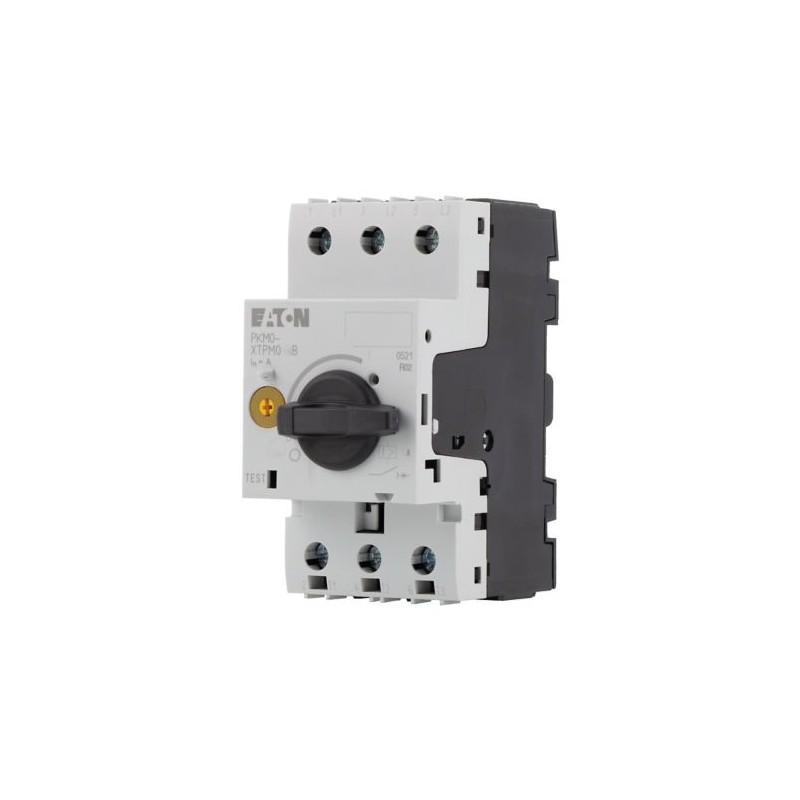

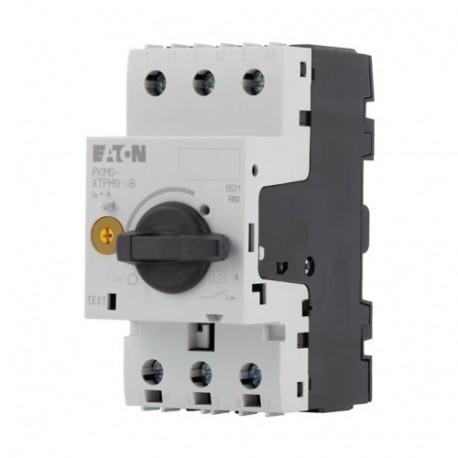

PKM0-6,3 072728 XTPM6P3BNL EATON ELECTRIC Short-circuit protective breaker, 3p, im 88A

0/5 - 0 Opiniones

Referência: PKM0-6,3

Código: 072728

Número de catálogo: XTPM6P3BNL

Fabricante: EATON-MOELLER

Descrição:

Short-circuit protective breaker, 3p, im=88A

Mais detalhes

Categorias:
Disjuntores de baixa tensão > Disjuntor de proteção do motor

Chaves de proteção do motor

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Garantía, reparação e devolução.

Preço total: $67.75

Preço unitário: $67.75

Descontos adicionais para clientes registados. Cadastre-se e os preços serão atualizados automaticamente.

Calcule o preço por quantidade

Quantidade	Preço
1+	$67.75
2+	$57.53
3+	$53.37
4+	$52.90

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

PRODUTOS VISUALIZADOS

PKM0-6,3 072728...

Short-circuit protective breaker, 3p, im=88A

geralmente comprados juntos

▲

Mais informação

▲

Proteção de curto-circuito do disjuntor, 3p, im=88A

Motor-proteção do disjuntor de acordo com a norma IEC/EN60947, 3 pólo tamanho PKM0, com os não-atrasada curto-circuito lançamento, parafuso e encaixe encaixe, com terminal de parafuso, tampa dimensão da instalação de 45mm, com valor nominal tensão de operação Ue 690 V, grau de proteção IP20, dedo de prova de acordo com a VDE 0106, T. 100, acessórios: contato auxiliar, liberação de tensão, entre em contato módulo, clip de placa

Programa de entrega

A gama de produtos

PKM0 motor de protecção, disjuntores de até 32 a

Função básica

Proteção de curto-circuito do dispositivo apenas

Notas

Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.

Técnica de conexão

Terminais de parafuso

Contato sequência

Max. potência do motor

AC-3220 V, 230 V, 240 V [P]

1.1 kW

AC-3380 V, 400 V, 415 V [P]

2.2 kW

AC-3440 V [P]

3 kW

AC-3500 V [P]

3 kW

AC-3660 V 690 V [P]

4 kW

Nominal ininterrupta de corrente [I_u]

6.3 A

A faixa de ajuste de

curto-circuito lançamento

[Eu_rm]max. [Eu_rm]

97.7 Um

Notas

Um adequado relé de sobrecarga deve ser equipado para proteger os motores contra sobrecarga.
Pode ser encaixado em IEC/EN 60715 top-hat ferroviário com 7,5 ou 15 mm de altura.
Consulte o catálogo CA034001DE para a alocação de proteção contra curto-circuito e o contator

Notas

Beim Einsatz des PKM0 als Kurzschlussschutz von schwer anlaufenden Motoren muss der Bemessungsbetriebsstrom Ie bei der Projektierung der Schaltgeräte mit den folgenden Faktoren überdimensioniert werden:
CLASSE 5:	1,0
CLASSE 10:	1,0
CLASSE 15:	1,22
CLASSE 20:	1,41
CLASSE 25:	1,58
CLASSE 30:	1,73
CLASSE 35:	1,89
CLASSE 40:	2,0

Dados técnicos

Geral

Normas

IEC/EN 60947, VDE 0660

Climáticas revisão de texto

Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30

Temperatura ambienteArmazenamento

- 40 - 80 °C

Temperatura ambienteAberto

-25 - +55 °C

Temperatura ambienteEntre

- 25 - 40 °C

Posição de montagem

Direção de alimentação de entrada

conforme necessário

Grau de proteçãoDispositivo

IP20

Grau de proteçãoTerminações

IP00

Proteção contra contato direto quando acionada a partir da frente (PT 50274)

Dedo e volta da mão-prova

Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27

25 g

Altitude

Max. 2000 m

A capacidade do Terminal do cabo principalTerminais de parafusoSólidos

1 x (1 - 6)
2 x (1 - 6) mm^Dois

A capacidade do Terminal do cabo principalTerminais de parafusoFlexível com anilha DIN 46228

1 x (1 - 6)
2 x (1 - 6) mm^Dois

A capacidade do Terminal do cabo principalTerminais de parafusoSólido ou trançado

18 - 10 AWG

A capacidade do Terminal do cabo principalTerminais de parafusoComprimento de decapagem

10 mm

Especificado de torque de aperto para os parafusos do terminalO cabo principal

1.7 Nm

Especificado de torque de aperto para os parafusos do terminalCircuito de controle cabos

1 Nm

Principal a realização de caminhos

Nominal de impulso atmosférico tensão [U_imp]

6000 V AC

Categoria de sobretensão/grau de poluição

III/3

Tensão operacional nominal [U_e]

690 V AC

Nominal ininterrupta corrente = corrente operacional nominal [eu_u= Eu_e]

6.3 A

Frequência nominal [f]

40 - 60 Hz

Atual de perda de calor (3 pólo na temperatura de operação)

5.68 W

Impedância por pólo

46 mΩ

Vida útil mecânica [Operações]

0,1 x 10^Seis

Vida elétrica (AC-3 em 400 V)Vida útil elétrica [Operações]

0,1 x 10^Seis

Max. frequência de operação

40 Ops/h

Capacidade de comutação do MotorAC-3 (até 690 v)

6.3 A

Capacidade de comutação do MotorDC-5 (até 250V)

6.3 (3 contatos em série) Um

Viagem de blocos

Compensação de temperaturaa norma IEC/EN 60947, VDE 0660

- 5 a 40 °C

Compensação de temperaturaFaixa de operação

- De 25 a 55 °C

A compensação de temperatura do erro residual para T > 40 °C

≦ De 0,25 %/K

curto-circuito lançamento

Básicas do dispositivo, fixo: 15,5 x I_u

Curto-circuito lançamento tolerância

± 20%

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para a dissipação de calor [eu_n]

6.3 A

Dissipação de calor por pólo, dependente da corrente [P_vid]

1.89 W

Equipamento de dissipação de calor, dependente da corrente [P_vid]

5.68 W

Estática dissipação de calor, não-dependente da corrente [P_vs]

0 W

Dissipação de calor capacidade [P_diss]

0 W

Temperatura de funcionamento min.

-25 °C

Temperatura de funcionamento max.

+55 °C

IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
