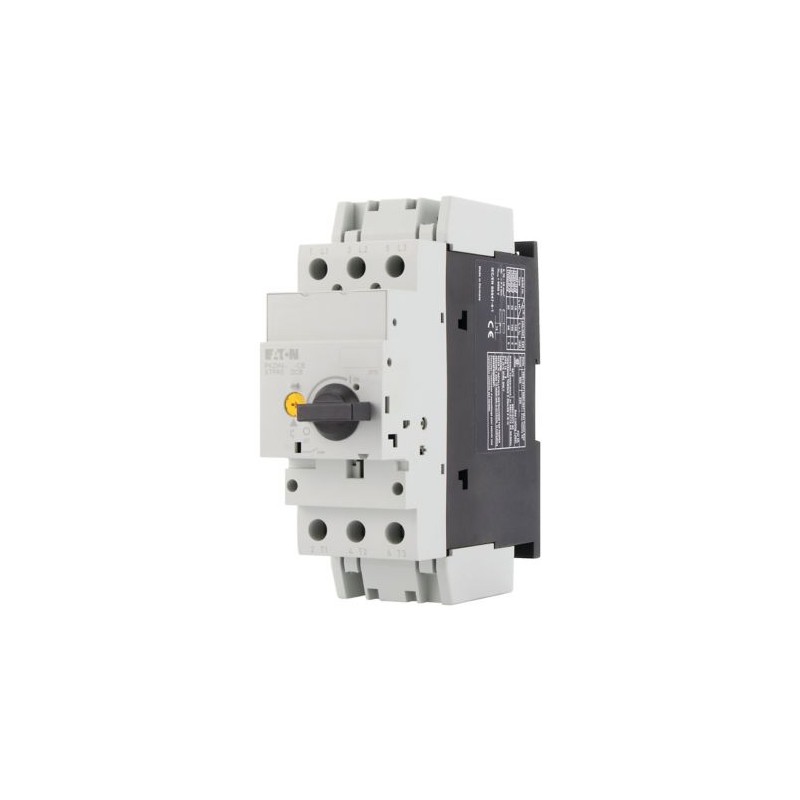

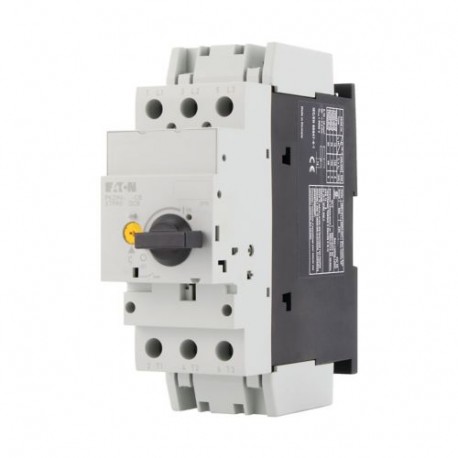

PKZM4-32-CB 132593 EATON ELECTRIC Circuit-breaker, 3p, Ir 24-32A, NA type
PKZM4-32-CB
132593
XTPR032DCBNL
EATON-MOELLER
Circuit-breaker, 3p, Ir=24-32A, NA type
Disjuntores de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
Chaves de proteção do motor
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Mais informação
▲Disjuntor, Ir= 24 - 32, terminais de Parafuso, Terminações: IP2X
Disjuntores para proteção de cabos e condutores, UL489, CSA22.2 sem. 5-09, não pode ser usado como um interruptor principal
Programa de entrega
A gama de produtos
PKZM4 motor de protecção, disjuntores de até 65 Um
PKZM4 disjuntores de até 32 Um acordo com 489
PKZM4 disjuntores de até 32 Um acordo com 489
Função básica
Linha e proteção do cabo
Função
Para proteção de cabos e condutores
Técnica de conexão
Terminais de parafuso
Contato sequência
Nominal ininterrupta de corrente [Iu]
32
A faixa de ajuste de
Sobrecarga lançamentos
[Eur]
[Eur]24 - 32
curto-circuito lançamento
[Eurm]max. [Eurm]
[Eurm]max. [Eurm] 496 Um
Notas
Não pode ser usado como um interruptor principal
Dados técnicos
Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteArmazenamento
- 40 - 80 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
IP20
Grau de proteçãoTerminações
IP2X
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
15 g
Altitude
Max. 2000 m
A capacidade do Terminal do cabo principalTerminais de parafusoSólidos
1 x (0.75 - 16)
2 x (0.75 - 16) mmDois
2 x (0.75 - 16) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoFlexível com anilha DIN 46228
1 x (0.75 - 16)
2 x (0.75 - 16) mmDois
2 x (0.75 - 16) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoSólido ou trançado
14 - 6 AWG
A capacidade do Terminal do cabo principalTerminais de parafusoComprimento de decapagem
14 mm
Especificado de torque de aperto para os parafusos do terminalO cabo principal
3.3 Nm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta corrente = corrente operacional nominal [euu= Eue]
32
Frequência nominal [f]
40 - 60 Hz
Atual de perda de calor (3 pólo na temperatura de operação)
18 W
Impedância por pólo
7 mΩ
Vida útil mecânica [Operações]
0,03 x 10Seis
Vida elétrica (AC-3 em 400 V)Vida útil elétrica [Operações]
0,03 x 10Seis
Max. frequência de operação
40 Ops/h
Curto-circuitoDCNotas
até 250 V
Capacidade de comutação do MotorAC-3 (até 690 v)
32
Capacidade de comutação do MotorDC-5 (até 250V)
32 (3 contatos em série) Um
Viagem de blocos
Compensação de temperaturaa norma IEC/EN 60947, VDE 0660
- 5 a 40 °C
Compensação de temperaturaFaixa de operação
- De 25 a 55 °C
A compensação de temperatura do erro residual para T > 40 °C
≦ De 0,25 %/K
Faixa de ajuste de sobrecarga lançamentos
0.6 - 1 x Iu
curto-circuito lançamento
Básicas do dispositivo, fixo: 15,5 x Iu
Curto-circuito lançamento tolerância
± 20%
Fase de falha de sensibilidade
IEC/EN 60947-4-1, VDE 0660 Parte 102
A classificação de dados para tipos de aprovados
Corrente de curto-Circuito Nominal (UL489, CSA 22.2 Nº. )480Y / 277
65 kA
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
32
Dissipação de calor por pólo, dependente da corrente [Pvid]
6 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
18 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação de proteção (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716013])
Avaliado permanente de corrente Ui
32
Tensão nominal
600 - 600 V
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
65 kA
Sobrecarga de lançamento configuração atual
0 - 32
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
0 - 448 Um
Integrado de proteção contra falha de aterramento
Nenhum
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
Sim
Trilho DIN (cartola trilho de montagem opcionais
Sim
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
Com desligado indicador de
Nenhum
Com menos de liberação de tensão
Nenhum
Número de pólos
Três
A posição de conexão para o principal circuito de corrente
Outros
Tipo de elemento de controle
Ativar o botão
Completo do dispositivo com unidade de proteção
Sim
Motor da unidade integrada
Nenhum
O Motor de acionamento opcional
Nenhum
Grau de proteção (IP)
IP20
Aprovações
Padrões De Produto
UL 489; CSA-C22.2 sem. 5-09; IEC60947-4-1; marcação CE
UL Arquivo Nº.
E31593
UL Controlo de Categoria Nenhuma.
DIVQ
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
1432-01
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Sim
Adequado para
O alimentador e o circuito como BCPD
Características
Curva característica
Características de disparo do motor-proteção disjuntor PKZM4-...
1: nível Mínimo, 3-fase
2: nível Máximo, 3-fase
3: Mínimo marcador, 2-fase
4: Melhor marcador, 2-fase
1: nível Mínimo, 3-fase
2: nível Máximo, 3-fase
3: Mínimo marcador, 2-fase
4: Melhor marcador, 2-fase
Curva característica
A corrente
Curva característica
① 1 meio-ciclo
Deixe-através da energia
Deixe-através da energia
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
