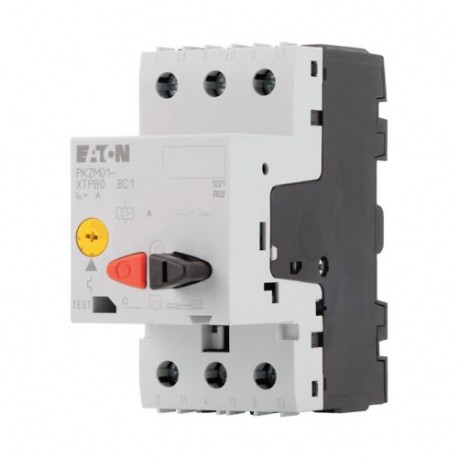

PKZM01-10 278484 XTPB010BC1 EATON ELECTRIC Motor-protective circuit-breaker, 3p, Ir 6.3-10A
PKZM01-10
278484
XTPB010BC1
EATON-MOELLER

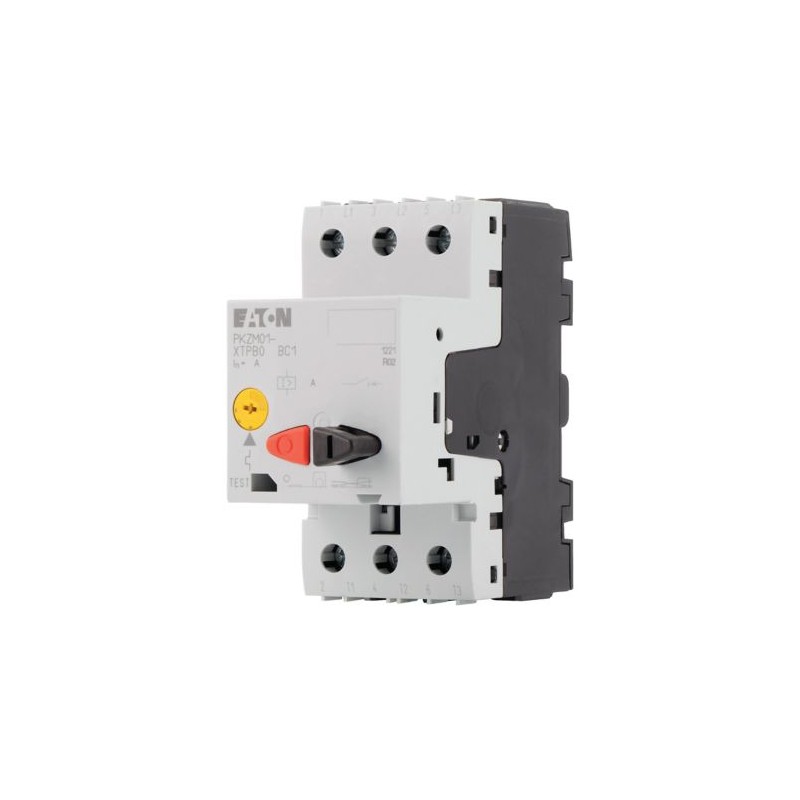

Motor-protective circuit-breaker, 3p, Ir=6.3-10A
Disjuntores de baixa tensão > Disjuntor de proteção do motor
Chaves de proteção do motor
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Related products
▲Mais informação
▲Motor-proteção do disjuntor, 660 V 690 V: 7.5 kW, Ir= 6.3 - 10 A, IP20
Motor-proteção do disjuntor de acordo com a norma IEC/EN60947, 3 pólo tamanho PKZM01, com ajuste de sobrecarga e não com atraso de curto-circuito de lançamento, a falha de uma fase sensível, parafuso e encaixe encaixe, cap dimensão da instalação de 45mm, com valor nominal tensão de operação Ue 690 V, grau de proteção IP20, dedo de prova de acordo com a VDE 0106, T. 100, acessórios: contato auxiliar, liberação de tensão
Programa de entrega
A gama de produtos
PKZM01 motor de protecção, disjuntores até 16 A, com botão de acionamento
Função básica
Proteção do Motor
Notas
Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Técnica de conexão
Terminais de parafuso
Contato sequência
Max. potência do motor
AC-3220 V, 230 V, 240 V [P]
2.2 kW
AC-3380 V, 400 V, 415 V [P]
4 kW
AC-3440 V [P]
4 kW
AC-3500 V [P]
4 kW
AC-3660 V 690 V [P]
7.5 kW
Nominal ininterrupta de corrente [Iu]
10 Um
A faixa de ajuste de
Sobrecarga lançamentos
[Eur]
[Eur]6.3 - 10 A
curto-circuito lançamento
[Eurm]max. [Eurm]
[Eurm]max. [Eurm]155 Um
Fase de falha de sensibilidade
IEC/EN 60947-4-1, VDE 0660 Parte 102
Notas
Disparador de sobrecarga: rasteira classe 10
Pode ser encaixado em IEC/EN 60715 top-hat ferroviário com 7,5 ou 15 mm de altura.
Pode ser encaixado em IEC/EN 60715 top-hat ferroviário com 7,5 ou 15 mm de altura.
Dados técnicos
Geral
Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteArmazenamento
- 40 - 80 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
IP20
Grau de proteçãoTerminações
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
25 g
Altitude
Max. 2000 m
A capacidade do Terminal do cabo principalTerminais de parafusoSólidos
1 x (1 - 6)
2 x (1 - 6) mmDois
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoFlexível com anilha DIN 46228
1 x (1 - 6)
2 x (1 - 6) mmDois
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoSólido ou trançado
18 - 10 AWG
A capacidade do Terminal do cabo principalTerminais de parafusoComprimento de decapagem
10 mm
Especificado de torque de aperto para os parafusos do terminalO cabo principal
1.7 Nm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta corrente = corrente operacional nominal [euu= Eue]
10 Um
Frequência nominal [f]
40 - 60 Hz
Atual de perda de calor (3 pólo na temperatura de operação)
6.48 W
Impedância por pólo
21 mΩ
Vida útil mecânica [Operações]
0.05 x 10Seis
Vida elétrica (AC-3 em 400 V)Vida útil elétrica [Operações]
0.05 x 10Seis
Max. frequência de operação
25 Ops/h
Curto-circuitoDCCurto-circuito
60 kA
Curto-circuitoDCNotas
até 250 V
Capacidade de comutação do MotorAC-3 (até 690 v)
10 Um
Capacidade de comutação do MotorDC-5 (até 250V)
10 (3 contatos em série) Um
Viagem de blocos
Compensação de temperaturaa norma IEC/EN 60947, VDE 0660
- 5 a 40 °C
Compensação de temperaturaFaixa de operação
- De 25 a 55 °C
A compensação de temperatura do erro residual para T > 40 °C
≦ De 0,25 %/K
Faixa de ajuste de sobrecarga lançamentos
0.6 - 1 x Iu
curto-circuito lançamento
Básicas do dispositivo, fixo: 15,5 x Iu
Curto-circuito lançamento tolerância
± 20%
Fase de falha de sensibilidade
IEC/EN 60947-4-1, VDE 0660 Parte 102
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
208 V
3 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
240 V
3 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
480 V
7.5 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
600 V
10 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
120 V
0,5 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
240 V
1,5 HP
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (fusível)
30 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. Fusível
600
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (CB)
30 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. CB
600
Verificação de projeto como de acordo com a IEC/EN 61439
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
10 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
2.16 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
6.48 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 7.0
De baixa tensão industrial componentes (EG000017) / proteção de Motor com disjuntor (EC000074)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / proteção de Motor com disjuntor ([email protected] [AGZ529016])
Sobrecarga de lançamento configuração atual
6.3 - 10 A
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
155 - 155 Um
Com proteção térmica
Sim
A falha de uma fase sensível
Sim
Desligue técnica
Thermomagnetic
Tensão
690 - 690 V
Avaliado permanente de corrente Ui
10 Um
Nominal de operação de alimentação em AC-3, 230 V
2.2 kW
Nominal de operação de alimentação em AC-3, 400 V
4 kW
Tipo de conexão elétrica do circuito principal
Conexão a parafuso
Tipo de elemento de controle
Botão de pressão
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Integrado com interruptor auxiliar
Nenhum
Com integrados sob a tensão de lançamento
Nenhum
Número de pólos
Três
Nominal de interrupção de curto-circuito capacidade lcu em 400 V CA
50 kA
Grau de proteção (IP)
IP20
Altura
93 mm
Largura
45 mm
Profundidade
90,5 mm
Aprovações
Padrões De Produto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcação CE
UL Arquivo Nº.
E36332
UL Controlo de Categoria Nenhuma.
NLRV
CSA Arquivo.
Cento e sessenta e cinco mil seiscentos e vinte e oito
CSA Classe Nenhuma.
3211-05
América Do Norte Certificação
UL, CSA
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Circuito: tipo Manual E se usado com o terminal, ou seja, próprio para o grupo de instalações
Características
Acessórios
1: Padrão de contato auxiliar
2: Viagem, indicando que o contato auxiliar
3: Shunt, subtensão lançamentos
2: Viagem, indicando que o contato auxiliar
3: Shunt, subtensão lançamentos
Curva característica
Características de disparo do motor disjuntor de PKZM0-..., PKZM01
1: nível Mínimo, 3-fase
2: nível Máximo, 3-fase
3: Mínimo marcador, 2-fase
4: Melhor marcador, 2-fase
1: nível Mínimo, 3-fase
2: nível Máximo, 3-fase
3: Mínimo marcador, 2-fase
4: Melhor marcador, 2-fase
Curva característica
A corrente
Curva característica
① 1 meio-ciclo
Deixe-através da energia
Deixe-através da energia
Dimensões
