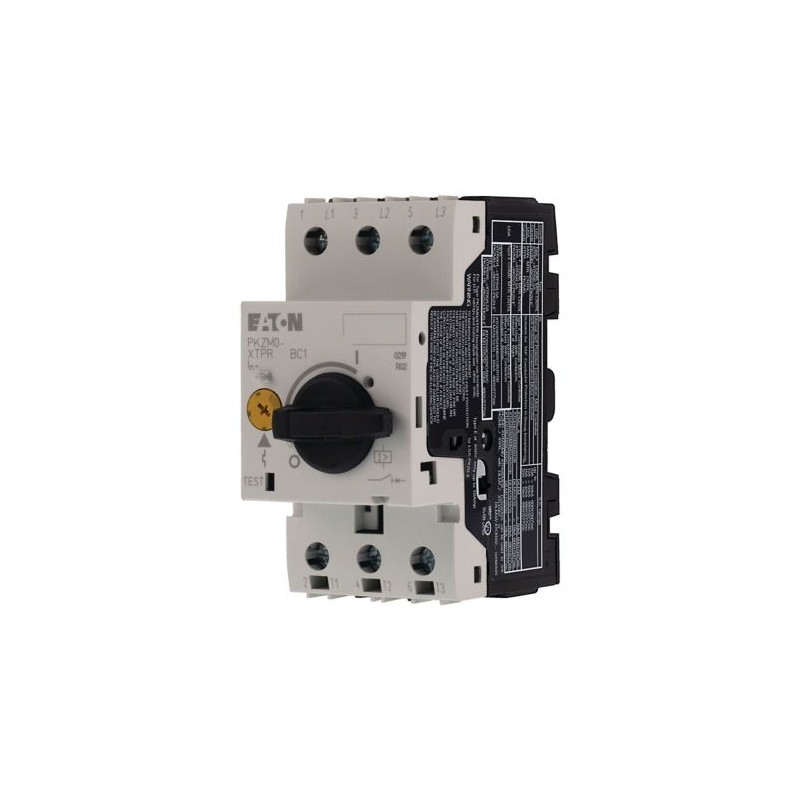

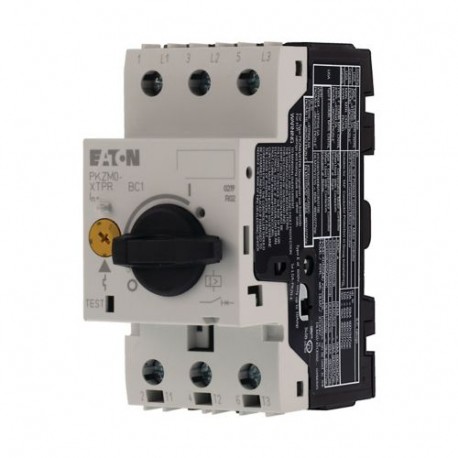

Normas
IEC/EN 60947, VDE 0660 UL, CSA
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteArmazenamento
- 40 - 80 °C
Temperatura ambienteAberto
-25 - +55 °C
Temperatura ambienteEntre
- 25 - 40 °C
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
IP20
Grau de proteçãoTerminações
IP00
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Choque mecânico resistência à meia-sinusoidal choque de 10 ms IEC 60068-2-27
25 g
A capacidade do Terminal do cabo principalTerminais de parafusoSólidos
1 x (1 - 6)
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoFlexível com anilha DIN 46228
1 x (1 - 6)
2 x (1 - 6) mmDois
A capacidade do Terminal do cabo principalTerminais de parafusoSólido ou trançado
18 - 10 AWG
A capacidade do Terminal do cabo principalTerminais de parafusoComprimento de decapagem
10 mm
Especificado de torque de aperto para os parafusos do terminalO cabo principal
1.7 Nm
Especificado de torque de aperto para os parafusos do terminalCircuito de controle cabos
1 Nm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
690 V AC
Nominal ininterrupta corrente = corrente operacional nominal [euu= Eue]
0,63 A
Frequência nominal [f]
40 - 60 Hz
Atual de perda de calor (3 pólo na temperatura de operação)
5.16 W
Impedância por pólo
4200 mΩ
Vida útil mecânica [Operações]
0,1 x 10Seis
Vida elétrica (AC-3 em 400 V)Vida útil elétrica [Operações]
0,1 x 10Seis
Max. frequência de operação
40 Ops/h
Curto-circuitoDCCurto-circuito
60 kA
Curto-circuitoDCNotas
até 250 V
Capacidade de comutação do MotorAC-3 (até 690 v)
0,63 A
Capacidade de comutação do MotorDC-5 (até 250V)
0.63 (3 contatos em série) Um
Compensação de temperaturaa norma IEC/EN 60947, VDE 0660
- 5 a 40 °C
Compensação de temperaturaFaixa de operação
- De 25 a 55 °C
A compensação de temperatura do erro residual para T > 40 °C
≦ De 0,25 %/K
Faixa de ajuste de sobrecarga lançamentos
0.6 - 1 x Iu
curto-circuito lançamento
Básicas do dispositivo, fixo: 15,5 x Iu
Curto-circuito lançamento tolerância
± 20%
Fase de falha de sensibilidade
IEC/EN 60947-4-1, VDE 0660 Parte 102
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
Hinweis: Motorleistung em diesem Bereich nach Bemessungsstrom berechnen. Angegebene Werte nach NEC Tabela 430-150 HP
Corrente de curto-Circuito Classificação, tipo E240 V
65 kA
Corrente de curto-Circuito Classificação, tipo E480 Y / 277 V
65 kA
Corrente de curto-Circuito Classificação, tipo E600 Y / 347 V
50 kA
Corrente de curto-Circuito Classificação, tipo EAcessórios necessários
BK25/3-PKZ0-E
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (fusível)
50 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. Fusível
600
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De FalhaSCCR (CB)
50 kA
Corrente de curto-Circuito Classificação, grupo de proteção600 V Alto De Falhamax. CB
600
