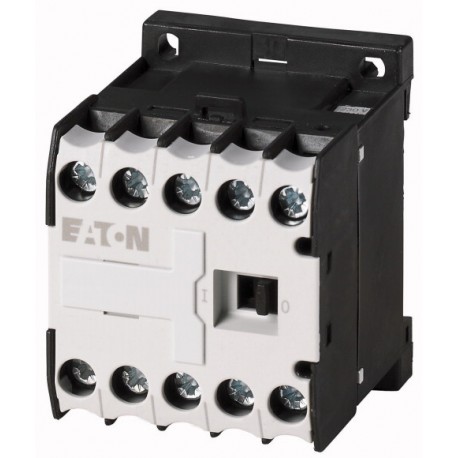

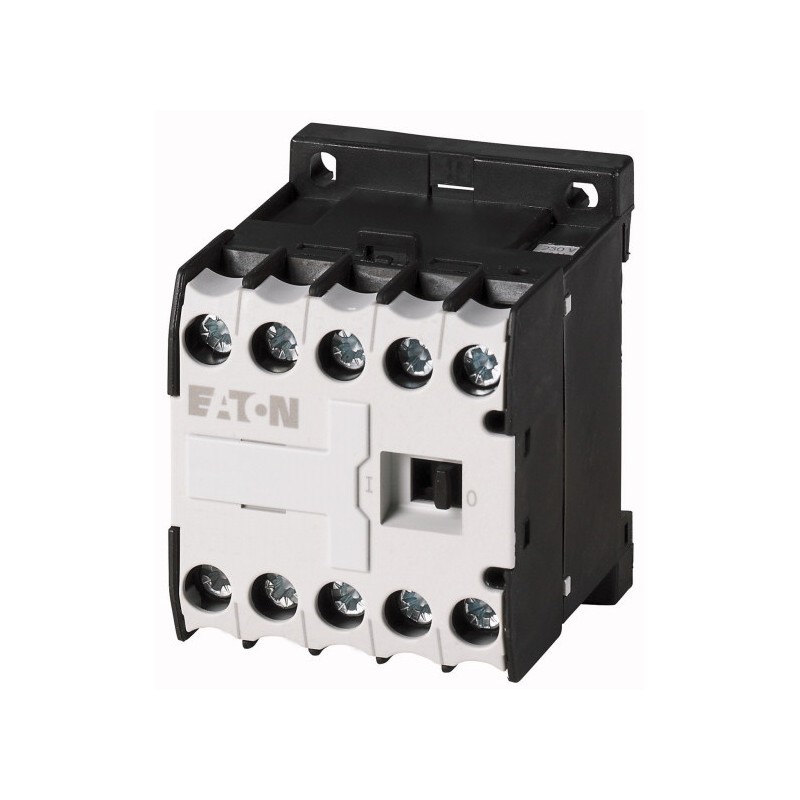

DILER-22(24V60HZ) 010497 EATON MOELLER XTRM10A22B6 auxiliar Minicontactor, 2NA + 2NF Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILER-22(24V60HZ) 010497 EATON MOELLER XTRM10A22B6 auxiliar Minicontactor, 2NA + 2NF

DILER-22(24V60HZ)

010497

EATON - MOELLER

Disponível

Envio hoje

XTRM10A22B6 auxiliar Minicontactor, 2NA + 2NF

Mais detalhes


Contatores

DIL Contactors - EATON - MOELLER

Mini Contactor Relays DILE - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+$19.41
7+$17.61
14+$17.18
20+$16.99
27+$16.86
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  DILER Mini-contatores
Aplicação
  Contator de relés
Descrição
  com intertravado opostos contactos
Técnica de conexão
  Terminais de parafuso
Corrente operacional nominal

Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz

Aberto

a 50 °C
Euth=EueUm10
AC-15

220 V, 230 V, 240 V
EueUm6
380 V, 400 V, 415 V
EueUm3
Contactos

N/S = Normalmente aberto
  2 N/S
N/C = Normalmente fechado
  2 NC
Contato sequência

Geral
Normas
  IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânica

AC operado
Operaçõesx 10610
Frequência máxima
Operações/h 9000
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
 °C-25 - +50
Entre
 °C- 25 - 40
Posição de montagem

Posição de montagem
  Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6
Dissipação de calor por pólo, dependente da corrente
PvidW0.4
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW1.8
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C50
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / Contator relé (EC000196)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Contator (LV) / Contator relé (ecl@ss8.1-27-37-10-01 [AAB716011])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V24 - 24
Avaliado controle de tensão de alimentação-Nos em DC
 V0 - 0
Tipo de tensão para acionamento
  AC
Operação de corrente nominal Ie , 400 V
 Um3
Tipo de conexão do circuito auxiliar
  Conexão a parafuso
Método de montagem
  Trilho DIN/parafuso
Interface
  Nenhum
Número de contatos auxiliares como contato normalmente fechado
  2
Número de contatos auxiliares como contato normalmente aberto
  2
Número de contatos auxiliares como contato normalmente fechado, retardo de comutação
  0
Número de contatos auxiliares como contato normalmente aberto, levando
  0
Com indicação de LED
  Nenhum
Número de contatos auxiliares como contato
  0
Manual de operação possível
  Nenhum
Aprovações
Padrões De Produto  IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  012528
CSA Classe Nenhuma.  3211-03
América Do Norte Certificação  UL, CSA
Especialmente concebido para a América do Norte  Nenhum
Características
IL03407009Z (AWA2100-0882) Mini contator, relé de

>>

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTRM10A22B6 Contactor relay, 2N/O2N/C, AC - EATON - DILER-2224V60HZ - 10497English393 Kbytespdf-XTRM10A22B6 Contactor relay, 2N/O2N/C, AC - EATON - DILER-2224V60HZ - 10497
