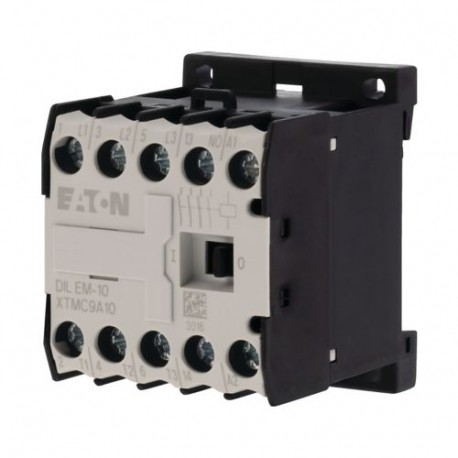

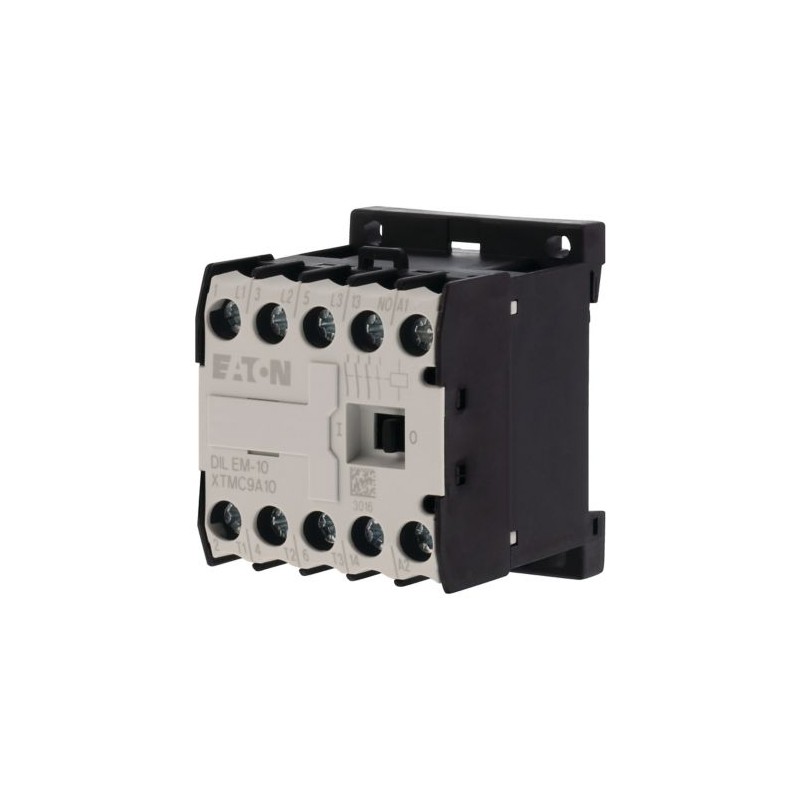

Normas
IEC/EN 60947, VDE 0660, CSA, UL
Vida útil mecânica; Bobina de 50/60 Hz [Operações]
7 x 10Seis
Vida útil mecânica [Operações]
10 x 10Seis
Frequência máximaMecânica
9000 Ops./h
Frequência máximaelétricos (de Contatores sem relé de sobrecarga) [Operações/h]
Página 05/070
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamentoMin. temperatura ambiente, de armazenamento
- 40 °C
Temperatura ambienteArmazenamentoTemperatura ambiente, de armazenamento máximo.
+ 80 °C
Posição de montagem
Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica sem contato auxiliar do móduloPrincipais contatos, fazer contactos
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica sem contato auxiliar do móduloPrincipais contatos na/nf contactosFazer
8 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloPrincipais contatos de fazer contatoFazer
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloAuxiliar de contatos na/nf contactos
20/20 g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoSólido ou trançado
18 - 14 AWG
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoComprimento de decapagem
8 mm
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoTerminais de parafuso
M3.5
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoChave de fenda Pozidriv
2 Tamanho
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoChave de fenda padrão
0,8 x 5.5
1 x 6 mm
A capacidade do Terminal de auxiliares e principais contatosTerminais de parafusoMax. torque de aperto
1.2 Nm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
300 V AC
Isolamento de segurança EN 61140entre os contatos
300 V AC
Capacidade de decisão (cos ϕ IEC/EN 60947)
110 A
Capacidade de interrupção220 V 230 V
90 A
Capacidade de interrupção380 V, 400 V
90 A
Capacidade de interrupção500 V
64 A
Capacidade de interrupção660 V 690 V
42
Proteção contra curto-circuito máximo do fusívelDigite "2", 500 V [gL/gG]
10 Um
Proteção contra curto-circuito máximo do fusívelDigite "1", 500 V [gL/gG]
20 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
22
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
20 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
19
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
16 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzNotas
No ambiente máxima temperatura do ar.
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleNotas
No ambiente máxima temperatura do ar.
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
50 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
Em temperatura ambiente máxima (abrir.)
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
9 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
9 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
9 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
9 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
9 Um
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
6.4 Uma
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
4.8 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
2.2 kW
AC-3Potência nominal do Motor [P]240 [P]
2.5 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
4 kW
AC-3Potência nominal do Motor [P]415 V [P]
4.3 kW
AC-3Potência nominal do Motor [P]440 V [P]
4.6 kW
AC-3Potência nominal do Motor [P]500 V [P]
4 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
4 kW
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
No ambiente máxima temperatura do ar.
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
6.6 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
6.6 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
6.6 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
6.6 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440 V [Ie]
6.6 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
5 Um
AC-4Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
3.4
AC-4Potência nominal do Motor [P]220 V 230 V [P]
1,5 kW
AC-4Potência nominal do Motor [P]240 V [P]
1,8 kW
AC-4Potência nominal do Motor [P]380 V, 400 V [P]
3 kW
AC-4Potência nominal do Motor [P]415 V [P]
3.1 kW
AC-4Potência nominal do Motor [P]440 V [P]
3,3 kW
AC-4Potência nominal do Motor [P]500 V [P]
3 kW
AC-4Potência nominal do Motor [P]660 V 690 V [P]
3 kW
Corrente operacional nominal em abertoDC-112 V [Ie]
20 Um
Corrente operacional nominal em abertoDC-124 V [Ie]
20 Um
Corrente operacional nominal em abertoDC-160 V [Ie]
20 Um
Corrente operacional nominal em abertoDC-1110 V [Ie]
20 Um
Corrente operacional nominal em abertoDC-1220 V [Ie]
20 Um
Correntes perdas de calor (3 ou 4 polos)Ith, 50 °C
5.9 W
Correntes perdas de calor (3 ou 4 polos)Iea AC-3/400 V
1.2 W
Tolerância de tensãoAC operadoDupla freqüência da bobina 50/60 Hz [Pegar]
0.85 - 1.1 x Uc
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 50 Hz [Pegar]
30 VA
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 50 Hz [Pegar]
26 W
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 50 Hz [Selagem]
5.4 VA
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 50 Hz [Selagem]
1.8 W
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 60 Hz [Pegar]
29 VA
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 60 Hz [Pegar]
24 W
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 60 Hz [Selagem]
3.9 VA
Consumo de potênciaOperação CADupla freqüência da bobina 50/60 Hz a 60 Hz [Selagem]
1.8 W
Comutação vezes em 100 % UcFazer contatoAtraso do fechamentoAtraso do fechamento min.
14 ms
Comutação vezes em 100 % UcFazer contatoAtraso do fechamentoAtraso do fechamento max.
21 ms
Comutação vezes em 100 % UcFazer contatoAtraso na aberturaAtraso na abertura min.
8 ms
Comutação vezes em 100 % UcFazer contatoAtraso na aberturaAtraso na abertura máx.
18 ms
Comutação vezes em 100 % UcFazer contatoFechamento com atraso superior a montagem contato auxiliar
45 ms
Comutação vezes em 100 % UcReversosTempo de troca em 110 % UcTempo de troca min.
16 ms
Comutação vezes em 100 % UcReversosTempo de troca em 110 % UcTempo de troca max.
21 ms
Comutação vezes em 100 % UcReversosTempo de arco elétrico em 690 V AC
12 ms
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar
Sim
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
600 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
300 V AC
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Corrente operacional nominalAC-15220 V 240 V [Ie]
6 Um
Corrente operacional nominalAC-15380 V, 415 V [Ie]
3
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalDC L/R ≦ 15 msContatos em série:1 [24 V]
2,5 A
Corrente operacional nominalDC L/R ≦ 15 msContatos em série:2 [60 V]
2,5 A
Corrente operacional nominalDC L/R ≦ 15 msContatos em série:3 [100 V]
1,5 A
Corrente operacional nominalDC L/R ≦ 15 msContatos em série:3 [220 V]
0,5 A
Conv. corrente térmica [euth]
10 Um
Circuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
A vida útil dos componentes em Ue= 240 VAC-15 [Operações]
0,2 x 10Seis
A vida útil dos componentes em Ue= 240 VCorrente CCL/R = 50 ms: 2 contatos em série em que eue= 0,5 A [Operações]
0,15 x 10Seis
A vida útil dos componentes em Ue= 240 VCorrente CCNotas
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrenteProteção contra curto-circuito só
PKZM0-4
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
6 Um gG/gL
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um rápido
Atual de perda de calor em uma carga de euthpor contato
1.1 W
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
2 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
3 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
5 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
5 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
0,5 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
1,5 HP
Capacidade de comutação deUso geral
15 Um
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
0,5 A
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
5 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
45
