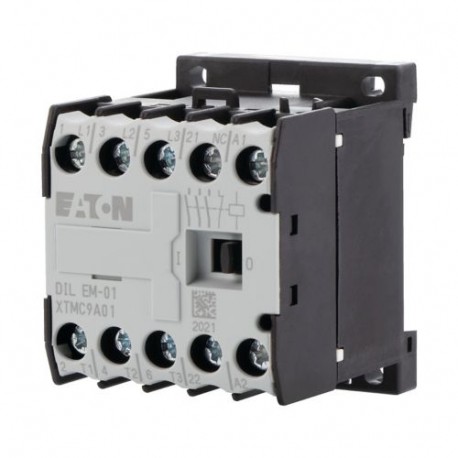

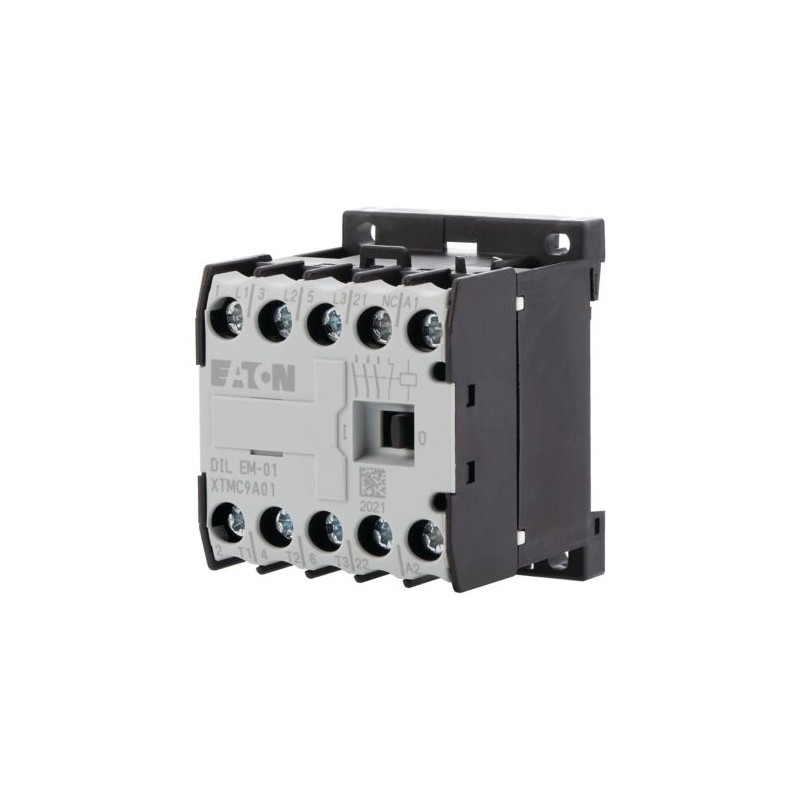

DILEM-01(230V50/60HZ) 051114 EATON MOELLER XTMC9A01G2 Minicontactor 3P, 4 kW / (AC-3,400V) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILEM-01(230V50/60HZ) 051114 EATON MOELLER XTMC9A01G2 Minicontactor 3P, 4 kW / (AC-3,400V)

DILEM-01(230V50/60HZ)

051114

EATON - MOELLER

Disponível

Envio hoje

XTMC9A01G2 Minicontactor 3P, 4 kW / (AC-3,400V)

Mais detalhes


Contatores

DIL Contactors - EATON - MOELLER

Mini Contactor Relays DILE - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+$19.76
7+$17.93
13+$17.54
19+$17.34
26+$17.19
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

There are several options for payment
- Credit card
- Wire Transfer
- PayPal


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Contatores
Aplicação
  Mini Contatores para Motores e Cargas Resistivas
Subintervalo
  DILEM contatores
Categoria de utilização
  AC-1: Não-indutivo, ou um pouco de cargas indutivas, fornos de resistência
NAC-3: Normal motores de indução AC: iniciar, desligar durante a execução
AC-4: Normal motores de indução AC: de partida, de ligar, de marcha à ré, movendo -

  >
Notas
  Também adequado para motores com classe de eficiência IE3.
IE3-pronto dispositivos são identificados pelo logotipo na embalagem.
Técnica de conexão
  Terminais de parafuso
Descrição
  Com contato auxiliar
Pólo
  3 pólo
Corrente operacional nominal

AC-3

380 V, 400 V
EueUm9
AC-1

Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz

Aberto

a 40 °C
Euth=EueUm22
Max. a classificação para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
PkW2.2
380 V, 400 V
PkW4
660 V 690 V
PkW4
AC-4

220 V 230 V
PkW1.5
380 V, 400 V
PkW3
660 V 690 V
PkW3
Contactos

N/C = Normalmente fechado
  1 NC
Contato sequência
  >
Para uso com
  ...DILE
De acionamento tensão
  230 V 50/60 Hz
Tensão AC/DC
  Operação CA
Dados técnicos
Geral
Normas
  IEC/EN 60947, VDE 0660, CSA, UL
Vida útil mecânica; Bobina de 50/60 Hz
Operaçõesx 1067
Vida útil mecânica
Operaçõesx 10610
Frequência máxima

Mecânica
 Ops./h9000
elétricos (de Contatores sem relé de sobrecarga)
  Página 05/070
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
 °C-25 - +50
Entre
 °C- 25 - 40
Posição de montagem
  Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagem
  >
Mecânica, resistência ao choque (IEC/EN 60068-2-27)

Meia-sinusoidal de choque, de 10 ms

Unidade básica sem contato auxiliar do módulo

Principais contatos, fazer contactos
 g10
Principais contatos na/nf contactos
 g10/8
Unidade básica com contato auxiliar do módulo

Principais contatos de fazer contato
 g
Fazer
 g10
Auxiliar de contatos na/nf contactos
 g20/20
Grau de Proteção
  IP20
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
  Dedo e volta da mão-prova
Peso
 kg0.2
A capacidade do Terminal de auxiliares e principais contatos

Terminais de parafuso

Sólidos
 mm21 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Flexível com virola
 mm21 x (0.75 - 1.5)
2 x (0.75 - 1.5)
Sólido ou trançado
 AWG18 - 14
Terminais de parafuso
  M3.5
Chave de fenda Pozidriv
 Tamanho2
Chave de fenda padrão
 mm0,8 x 5.5
1 x 6
Max. torque de aperto
 Nm1.2
Principal a realização de caminhos
Tensão de resistência a impuso nominal
UimpV AC6000
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV AC690
Tensão nominal de operação
UeV AC690
Isolamento de segurança EN 61140

entre a bobina e os contatos
 V AC300
entre os contatos
 V AC300
na de na
 Um110
Capacidade de interrupção

220 V 230 V
 Um90
380 V, 400 V
 Um90
500 V
 Um64
660 V 690 V
 Um42
Proteção contra curto-circuito máximo do fusível

na de na
gL/gGUm10
na de na
gL/gGUm20
AC
AC-1

Corrente operacional nominal

Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz

Aberto

a 40 °C
Euth=EueUm22
a 50 °C
Euth=EueUm20
a 55 °C
Euth=EueUm19
entre
EuthUm16
Notas
  No ambiente máxima temperatura do ar.
Convencionais de ar livre do corrente térmica, 1 pole

Notas
  No ambiente máxima temperatura do ar.
aberto
EuthUm50
entre
EuthUm40
AC-3

Corrente operacional nominal

Abrir, 3-pólo: 50 – 60 Hz

Notas
  No ambiente máxima temperatura do ar.
220 V 230 V
EueUm9
240 V
EueUm9
380 V, 400 V
EueUm9
415 V
EueUm9
440V
EueUm9
500 V
EueUm6.4
660 V 690 V
EueUm4.8
Potência do Motor
PkWh
220 V 230 V
PkW2.2
240V
PkW2.5
380 V, 400 V
PkW4
415 V
PkW4.3
440 V
PkW4
500 V
PkW4
660 V 690 V
PkW4
AC-4

Corrente operacional nominal

na de na

Notas
  No ambiente máxima temperatura do ar.
220 V 230 V
EueUm6.6
240 V
EueUm6.6
380 V, 400 V
EueUm6.6
415 V
EueUm6.6
440 V
EueUm6.6
500 V
EueUm5
660 V 690 V
EueUm3.4
Potência do Motor
PkWh
220 V 230 V
PkW1.5
240 V
PkW1.8
380 V, 400 V
PkW3
415 V
PkW3.1
440 V
PkW3
500 V
PkW3
660 V 690 V
PkW3
DC
Corrente operacional nominal em aberto

DC-1

12 V
EueUm20
24 V
EueUm20
60 V
EueUm20
110 V
EueUm20
220 V
EueUm20
DC - 3

12 V
EueUm8
24 V
EueUm8
60 V
EueUm4
110 V
EueUm3
DC - 5

12 V
EueUm2.5
24 V
EueUm2.5
60 V
EueUm2.5
110 V
EueUm1.5
220 V
EueUm0.3
Correntes perdas de calor (3 ou 4 polos)

para euth
 W2
Iea AC-3/400 V
 W0.5
Ímã de sistemas
Tolerância de tensão

AC operado

Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Pick-upx Uc0.8 - 1.1
Dupla freqüência da bobina 50/60 Hz
Pick-upx Uc0.85 - 1.1
Consumo de potência

Operação CA

Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Pick-upVA25
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
Pick-upW22
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
VedaçãoVA4.6
Único-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz
VedaçãoW1.3
Dupla freqüência da bobina 50/60 Hz a 50 Hz
Pick-upVA30
Dupla freqüência da bobina 50/60 Hz a 50 Hz
Pick-upW26
Dupla freqüência da bobina 50/60 Hz a 50 Hz
VedaçãoVA5.4
Dupla freqüência da bobina 50/60 Hz a 50 Hz
VedaçãoW1.6
Dupla freqüência da bobina 50/60 Hz a 60 Hz
Pick-upVA29
Dupla freqüência da bobina 50/60 Hz a 60 Hz
Pick-upW24
Dupla freqüência da bobina 50/60 Hz a 60 Hz
VedaçãoVA3.9
Dupla freqüência da bobina 50/60 Hz a 60 Hz
VedaçãoW1.1
Fator de serviço
 % DF100
Comutação vezes em 100 % Uc

Fazer contato
 ms
Atraso do fechamento
 ms
Atraso do fechamento min.
 ms14
Atraso do fechamento max.
 ms21
Atraso na abertura
 ms
Atraso na abertura min.
 ms8
Atraso na abertura máx.
 ms18
Fechamento com atraso superior a montagem contato auxiliar
 msmax. 45
Reversos

Tempo de troca em 110 % Uc

Tempo de troca min.
 ms16
Tempo de troca max.
 ms21
Tempo de arco elétrico em 690 V AC
 msmax. 12
Bobina

Vida útil mecânica; Bobina de 50/60 Hz
 x 1067
Contatos auxiliares
Operacional positivo contactos EN 60947-5-1 apêndice L, incluindo módulo de contato auxiliar
  Sim
Tensão de resistência a impuso nominal
UimpV AC6000
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV AC690
Tensão nominal de operação
UeV AC600
Isolamento de segurança EN 61140

entre bobina e contatos auxiliares
 V AC300
entre os contatos auxiliares
 V AC300
Corrente operacional nominal

AC-15

220 V 240 V
EueUm6
380 V, 415 V
EueUm3
500 V
EueUm1.5
DC L/R >
1: relé de Sobrecarga
2: Picos
3: contato Auxiliar módulos
Gabinete totalmente isolado
>
Normal do motor de indução AC
Características operacionais
Ligado: a partir de parar
Desligar: durante a execução
Características elétricas:
Ligue:até 6 x corrente Nominal do motor
Desligar:até 1 x corrente Nominal do motor
Categoria utilitário
100 % AC-3
Aplicações Típicas
Compressores
Elevadores
Misturadores
Bombas
Escadas rolantes
Agitadores

Correias transportadoras
Centrífugas
Dobradiça abas
Balde-elevador
Sistemas de ar condicionado
Geral de unidades de fabricação e de processamento de máquinas
>
Extremos de comutação dever
Motor da gaiola de esquilo
Características operacionais
Avançando, de ligar, de marcha à ré
Características elétricas
Fazer: até 6 x corrente nominal do motor
Intervalo: até 6 x corrente nominal do motor
Categoria de utilização
100 % de CA-4
Aplicações típicas
As prensas de impressão
Fio de desenho de máquinas
Centrífugas
Unidades especiais para a produção e o processamento de máquinas
Comutação de dever para cargas não-motoras, de 3 pólos 4 pólos
Características operacionais
Não indutivas ou ligeiramente cargas indutivas
Características elétricas
Fazer: 1 x corrente nominal
Break: 1 x corrente nominal
Categoria de utilização
100 % de CA-1
Aplicações típicas
Aquecimento elétrico
>
Curto tempo de carga, 3-pólo
Intervalo de tempo entre dois ciclos de carregamento: 15 minutos
Dimensões
>
>
na de na
na de na
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF

Title:Language:Size:Type:
pdf-XTMC9A01G2 Contactor, 3p1N/C, 4kW/400V/AC3 - EATON - DILEM-01230V50/60HZ - 51114English779 Kbytespdf-XTMC9A01G2 Contactor, 3p1N/C, 4kW/400V/AC3 - EATON - DILEM-01230V50/60HZ - 51114
