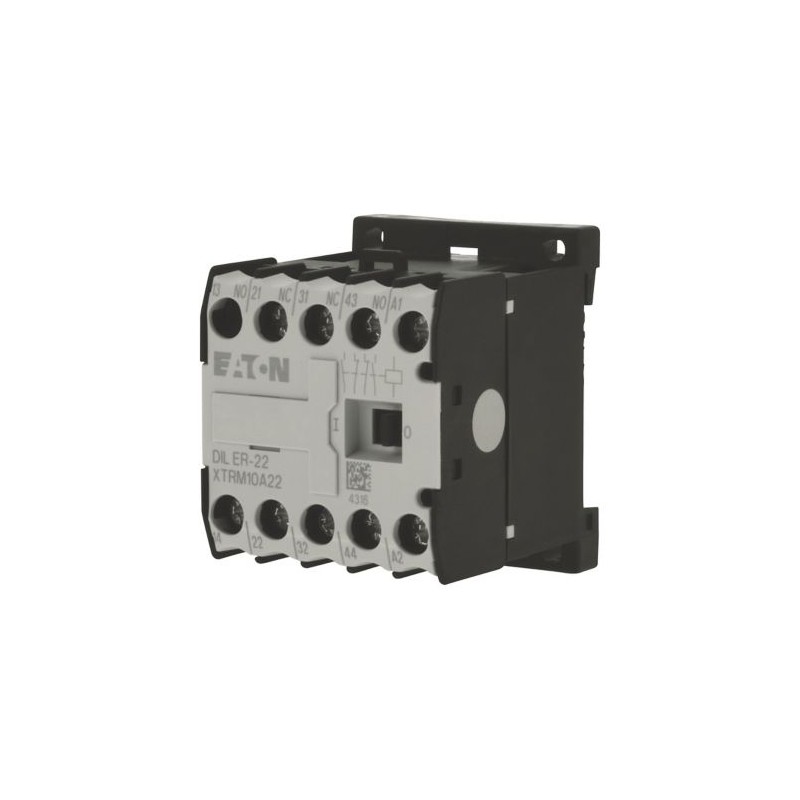

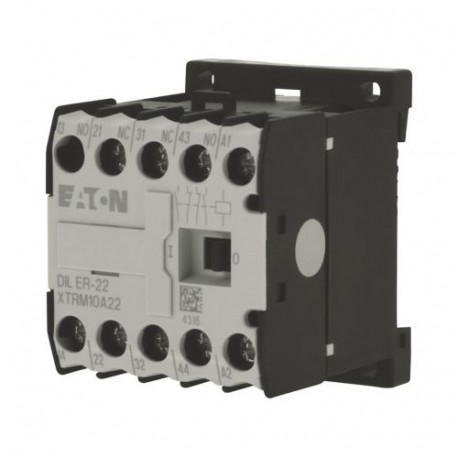

Normas
IEC/EN 60947, EN 60947-5-1, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
A máxima freqüência de operação [de Operações/h]
Nove mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +50 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagemPosição de montagem
Como exigido, exceto na vertical com os terminais A1/A2 na parte inferior
Posição de montagemPosição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msUnidade básica com contato auxiliar do móduloN/C contact
8 g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Terminal de capacidadesTerminais de parafusoSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
Terminal de capacidadesTerminais de parafusoFlexível com virola
1 x (0.75 - 1.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesTerminais de parafusoSólido ou trançado
18 - 14
1 x (18 - 14)
2 x (18 - 14) AWG
Terminal de capacidadesTerminais de parafusoComprimento de decapagem
8 mm
Terminal de capacidadesTerminais de parafusoTerminais de parafuso
M3.5
Terminal de capacidadesTerminais de parafusoChave de fenda Pozidriv
2 Tamanho
Terminal de capacidadesTerminais de parafusoChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Terminal de capacidadesTerminais de parafusoMax. torque de aperto
1.2 Nm
Interlocked opostos contatos para ZH 1/457, incluindo módulo de contato auxiliar
Sim
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
600 V CA
Isolamento de segurança EN 61140entre bobina e contatos auxiliares
300 V AC
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleAbertoa 50 °C [Ith=Eue]
10 Um
Corrente operacional nominalAC-15220 V, 230 V, 240 V [Ie]
6 Um
Corrente operacional nominalAC-15380 V, 400 V, 415 V [Ie]
3
Corrente operacional nominalAC-15500 V [Ie]
1,5 A
Corrente operacional nominalCorrente CCNotas
Ligar e desligar condições baseado no DC-13, constante de tempo, conforme especificado.
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:1 [24 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:2 [60 V]
2,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [110 V]
1,5 A
Corrente operacional nominalCorrente CCDC L/R ≦ 15 msContatos em série:3 [220 V]
0,5 A
Corrente operacional nominalCircuito de controle de confiabilidade [taxa de Falha]
<10-8, < uma falha de 100 milhões de operações
(em Ue= 24 V DC, Umin= 17 V, Imin= 5.4 mA) λ
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente220 V, 230 V, 240 V
4 PKZM0
Curto-circuito sem soldaMáximo de dispositivos de proteção de sobrecorrente380 V, 400 V, 415 V
4 PKZM0
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
6 Um gG/gL
Curto-circuito sem soldaProteção contra curto-circuito máximo do fusível500 V
10 Um rápido
Actual a perda de calor IthAC operado
1.1 W
Tolerância de tensãoAC operadoÚnico-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz [Pegar]
0.8 - 1.1 x Uc
Tolerância de tensãoAC operadoDupla freqüência da bobina 50/60 Hz [Pegar]
0.85 - 1.1 x Uc
Consumo de potênciaOperação CAÚnico-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz [Pegar]
25 VA
Consumo de potênciaOperação CAÚnico-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz [Selagem]
4.6 VA
Consumo de potênciaOperação CAÚnico-tensão da bobina, 50 Hz e de dupla tensão da bobina, 50 Hz, 60 Hz [Selagem]
1.3 W
Tempo de troca em 100 % US(valor recomendado)AC operado atraso do fechamento
14 - 21 ms
Tempo de troca em 100 % US(valor recomendado)AC operado N/O contact atraso na abertura
8 - 18 ms
Tempo de troca em 100 % US(valor recomendado)AC operado Com contato auxiliar do módulo Máximo. atraso do fechamento
45 ms
A classificação de dados para tipos de aprovados
Contatos auxiliaresPiloto DeverAC operado
A600
Contatos auxiliaresPiloto DeverOperado DC
P300
Contatos auxiliaresUso GeralAC
600 V
Contatos auxiliaresUso GeralAC
10 Um
Contatos auxiliaresUso GeralDC
250 V
Contatos auxiliaresUso GeralDC
0,5 A
