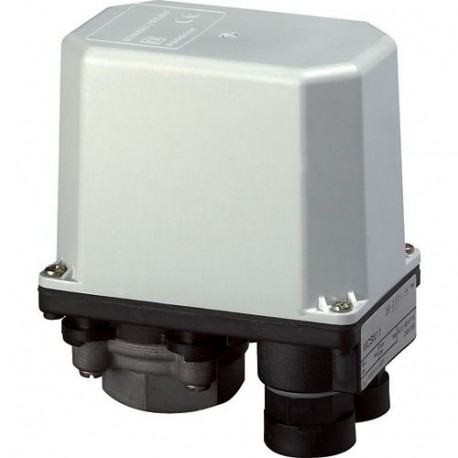

MCSN22 048187 EATON ELECTRIC pressostato 3P Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MCSN22 048187 EATON ELECTRIC pressostato 3P

MCSN22

048187

EATON-MOELLER

pressostato 3P

Mais detalhes


Disjuntores de baixa tensão > Interruptor de pressão

Interruptores de posição

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $188.09
Preço unitário: $188.09

Quantidade Preço
1+$188.09
2+$169.22
3+$163.54
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Interruptor de pressão, 3p, 25bar
A norma IEC EN 60947-5-1, IP65_x, monitorização da pressão de líquidos e gasosos mídia, e. g. ar comprimido, para comutação de cargas, a fazer e a quebra de pressão: regulável

Programa de entrega

Notas sobre a utilização
Este produto está em conformidade com a Directiva de Baixa Tensão 2014/35/CE e Directiva EMC 2014/30/CE e atende aos requisitos em EN 60947-5-1. Este produto não atender o setor ferroviário, a norma de requisitos. Deste modo, o usuário deve revisá-lo separadamente para a aplicação específica na mão.
A gama de produtos
Pressostatos, com os principais contatos
Grau de Proteção
IP65
Número de pólos
3 pólo
Corte-a pressão e a cut-out de pressão:
separadoajuste stepless.
Todos os pontos de intersecção dentro do diagrama de área pode ser definida.
132U010

Min. chaveamento diferencial: 3.0 bar

Exemplo:

Cut-out de pressão de 17,5 bar

Corte-na pressão de 7,8 bar

Variável de comutação diferencial
Max. pressão de operação
25 bar
Notas

Recursos

:
  • Com tampa de terminal como padrão
  • 1 terminal do condutor de protecção isolado
  • 1 isolado terminal N
  • 2 cabo de entrada de aberturas para M20, sem prensa-cabo
  • IP65 em conjunto com o V-prensa-cabo M20
  • Tubo de pressão do flange R½"
  • por favor, informe: tubo de Pressão do flange R¼"
  • Neoprene membrana

R ¼ " corresponde a G ¼

R ½ " corresponde a G ½ conforme ISO 228-1

Para uso como um motor da chave de carga conforme a norma IEC/EN 60947-4-1 para:

Corrente trifásica

Único-corrente de fase

Corrente contínua DC-3

Para uso como interruptor de controle:

Corte e corte-as pressões são de fábrica predefinidos conforme especificado com o sufixo tipo de ￫ 203948

Dados técnicos

Geral
Normas
IEC/EN 60947-4-1
Pressão de teste
32 bar
Pressão de ruptura
90 bar
Freqüência de operação [de Operações/h]
≦ 1500
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
-25 - 70
Grau de Proteção
IP65
Posição de montagem
Conforme necessário
Mecânica, resistência de choque IEC 60068-2-27 [Metade-sinusoidal choque de 20 ms]
> 10 g
Resistência à vibração acc. a norma IEC/EN 60068-2-6 [Amplitude de 1 mm]
36 Hz
o tempo de vida [Operações ]
0,5 x 10Seis
Terminal de capacidadesSólidos
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
Terminal de capacidadesFlexível com virolas DIN 46228
1 x (0.5 - 1.5)
2 x (0.5 - 1.5) mmDois
Terminações
Plano de terminal com arruela de fixação
Terminais de parafuso
M4
Torque de aperto do parafuso do terminal
1.2 Nm
Contactos/capacidade de comutação
Nominal de impulso atmosférico tensão [Uimp]
4000 V AC
Tensão nominal de isolamento [Ueu]
400 V
Categoria de sobretensão/grau de poluição
III/3
Max. proteção de curto-circuito do dispositivoFuseless
PKZM0-20 Tipo
Max. proteção de curto-circuito do dispositivoFusível [gG/gL]
20 Um
Tipo de coordenação
Um
Nominal corrente de curto-circuito [euq(= Corrente r)]
1 kA
AC-3Corrente operacional nominal230 V
15 Um
AC-3Corrente operacional nominal400 V
11.5 Um
AC-3Potência nominal P230 V
4 kW
AC-3Potência nominal P400 V
5.5 kW
DC - 3Corrente operacional nominal24 V
16 A
DC - 3Corrente operacional nominal110 V
12.5 Uma
DC - 3Corrente operacional nominal250 V
2
Frequência nominal [f]
50 Hz

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / interruptor de Pressão (EC000243)
De engenharia elétrica, automação, controle de processo / engenharia de Baixa tensão interruptor de tecnologia / equipamentos de Monitoramento (de baixa tensão, com tecnologia de chaveamento) / equipamento de monitorização de Pressão ([email protected] [AKF108014])
Adequado como guarda
Sim
Adequado como 2-controlador de ponto
Sim
Adequado como limitador
Nenhum
Max. pressão de operação
25000 hPa
Envolvimento de pressão
0 - de 18,5 bar
Configuração inicial
0 - 0 hPa
Desligue o interruptor de pressão
0 - 22 bar
Finalizar a configuração
0 - 0 hPa
A pressão de comutação de diferencial
0 bar
Max. pressão de teste
32 bar
Pressão de ruptura
90 bar
Temperatura média
25 - 80 °C
Conexão
Rosca interna de gás cilíndrica (BSPP)
Tamanho da rosca
1/2 polegadas
Tensão nominal Ue AC 50 Hz
0 - 400 V
Tensão nominal Ue a CA 60 Hz
0 - 400 V
Tensão nominal Ue em DC
0 - 250 V
Valor inicial gama de medição de pressão
0 Pa
Valor final do intervalo de medição de pressão
0 Pa
Nominal de operação de alimentação em AC-3, 400 V
5.5 kW
Capacidade de comutação de no AC-3, 240 V
0 kA
Operação de corrente nominal Ie AC-1, 400 V
0
Operação de corrente nominal Ie AC-3, 400 V
11.5 Um
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato
Zero
Tipo de conexão elétrica
Conexão a parafuso
Número de contatos normalmente fechados como contato principal
Três
Número de contatos principal como contato normalmente aberto
Zero
Faixa ajustável de corrente
0 - 0
Com a operação da mão
Nenhum
Com manual, interruptor de ligar/desligar
Nenhum
Versão eletrônica
Nenhum
Com display
Nenhum
À prova de explosão
Nenhum
Grau de proteção (IP)
IP65
Grau de proteção (NEMA)
Outros
Altura
110 mm
Largura
60 mm
Diâmetro
0 mm
Profundidade
96 mm

Aprovações

Padrões De Produto
CSA-CC22.2 Nº 14
CSA Arquivo.
Doze mil quinhentos e vinte oito
CSA Classe Nenhuma.
3211-06
América Do Norte Certificação
O certificado CSA

Dimensões

132X007
132X002
132X003
