> >>M22-CLEDC-G 216574 M22-CLEDC-GQ ELECTRIC M22-LED-GQ CLEDC, 12-30VAC / DC, Verde, Posterior Fixation
Produto anterior Próximo produto

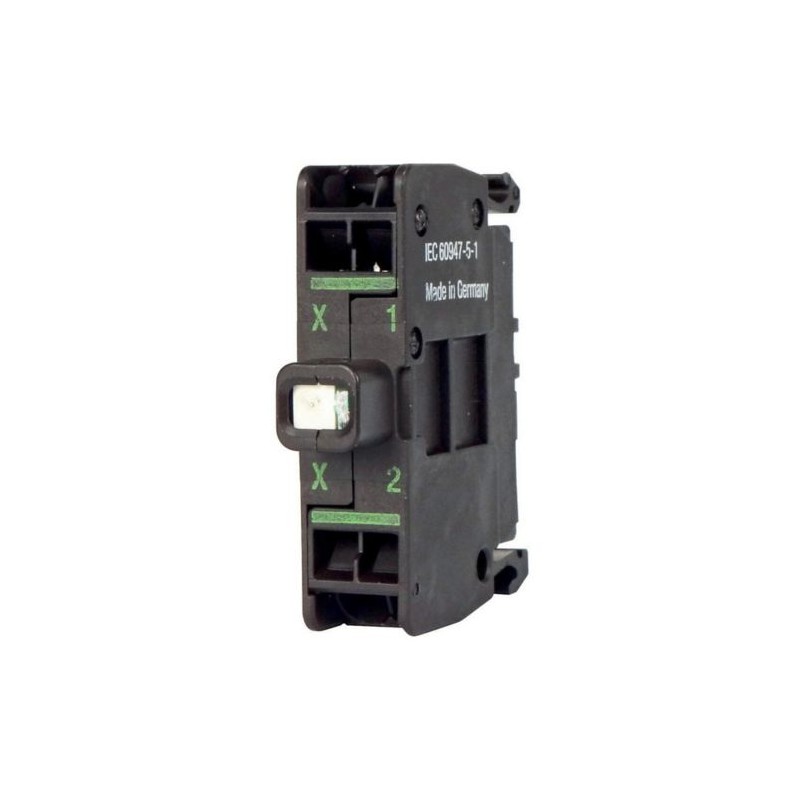

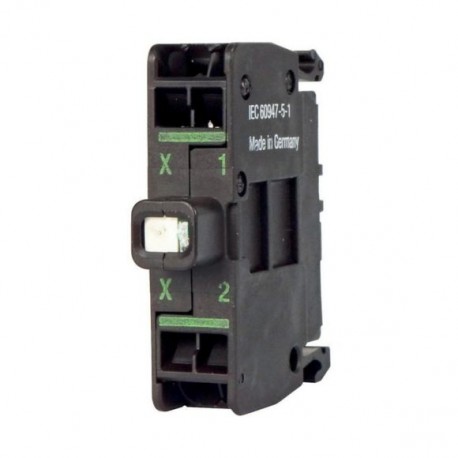

M22-CLEDC-G 216574 M22-CLEDC-GQ EATON ELECTRIC M22-LED-GQ CLEDC, 12-30VAC / DC, Verde, Posterior Fixation Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-CLEDC-G 216574 M22-CLEDC-GQ EATON ELECTRIC M22-LED-GQ CLEDC, 12-30VAC / DC, Verde, Posterior Fixation

M22-CLEDC-G

216574

M22-CLEDC-GQ

EATON-MOELLER

20

M22-LED-GQ CLEDC, 12-30VAC / DC, Verde, Posterior Fixation

Mais detalhes


Disjuntores de baixa tensão > Bloco de suporte da lâmpada para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $132.44
Preço unitário: $6.62

Quantidade Preço
20+$6.62
40+$6.00
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


LED elemento, verde, base de fixação, cage clamp
LED elemento de Fixação: Base de fixação, Conexão técnica: Cage Clamp, Descrição: Cage Clamp é uma marca registada da Wago Kontakttechnik GmbH/Minden, na Alemanha, tensão Nominal de operação: Ue= 12 - 30 V CA/CC, 50/60 Hz V, corrente operacional Nominal: Ie= 8 - 15 mA, consumo de Energia: Pmax.= 0.26 W, 24 V, Grau de Proteção: IP20, Conexão para SmartWire-DT: não, as Normas: IEC 60947-5-1

Programa de entrega

A função básica acessórios
Elementos de LED
Descrição
Cage Clamp é uma marca registada da Wago Kontakttechnik GmbH/Minden, na Alemanha
Técnica de conexão
Cage Clamp
Fixação
Base de fixação
Tensão operacional nominal [Ue]
12 - 30 V CA/CC, 50/60 Hz V
Corrente operacional nominal [eue]
8 - 15 mA
O consumo de energia [Pmax.]
0.26 W
Expectativa de vida ao PT 60064 em tum= +25 °C [tmédia(AC)]
100000 h
Grau de Proteção
IP20
em 24 V
Cor
116C059
Conexão para SmartWire-DT
nenhum
Aprovação
116Z024
Técnica de conexão
Cage Clamp
Notas

Para o indicador acende-se, iluminado botão de acionamento de atuadores, e iluminada seletor de atuadores, o seguinte se aplica:

M22...-R só em combinação com M22-emissor de luz...-R

M22...-G somente em combinação com M22-emissor de luz...-G

M22...-W apenas em combinação com M22-emissor de luz...-W

M22...-Y só em combinação com M22-emissor de luz...-W

M22...-B em combinação com M22-emissor de luz...-W ou M22-emissor de luz...-B

Dados técnicos

Geral
Normas
IEC 60947-5-1
Torque de operação (terminais de parafuso)
≦ 0,8 Nm
Grau de Proteção
IP20
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +70 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Posição de montagem
Conforme necessário
Mecânica, resistência de choque, de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms, semi-senoidal
> 30 g
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
Terminal de capacidadesSólidos
0.75 - 2.5 mmDois
Terminal de capacidadesEncalhado
0,5 - 2,5 mmDois
Contactos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Categoria de sobretensão/grau de poluição
III/3

Interior e exterior protegida instalação

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0.45 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Lâmpada titular do bloco para dispositivos de circuito de controle (EC000204)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / soquete da Lâmpada de bloco de comando e dos dispositivos de alarme ([email protected] [AKF027014])
Transformador integrado
Nenhum
Integrado com a tensão diminuindo o resistor de
Nenhum
Com fonte de luz
Sim
Com o diodo integrado
Sim
Suporte da lâmpada
Nenhum
Tensão nominal Ue AC 50 Hz
12 - 30 V
Tensão nominal Ue a CA 60 Hz
12 - 30 V
Tensão nominal Ue em DC
12 - 30 V
Tipo de tensão para acionamento
AC/DC
Tipo da lâmpada
LED
Tipo de conexão do circuito auxiliar
Grampo de mola de conexão
Cor da lâmpada
Verde
Tipo de fixação
Andar de fixação

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo: -

Dimensões

Botão de pressão com M22-(C)K...
Botão de pressão com M22-(C) DIODO emissor de... + M22-XLED...

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
